Tekbox TBL5008-2C Line Impedance Stabilisation Network (LISN) 50µH

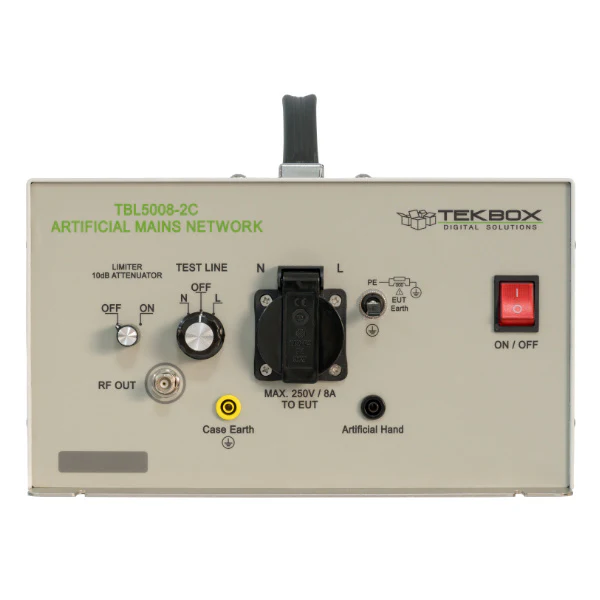

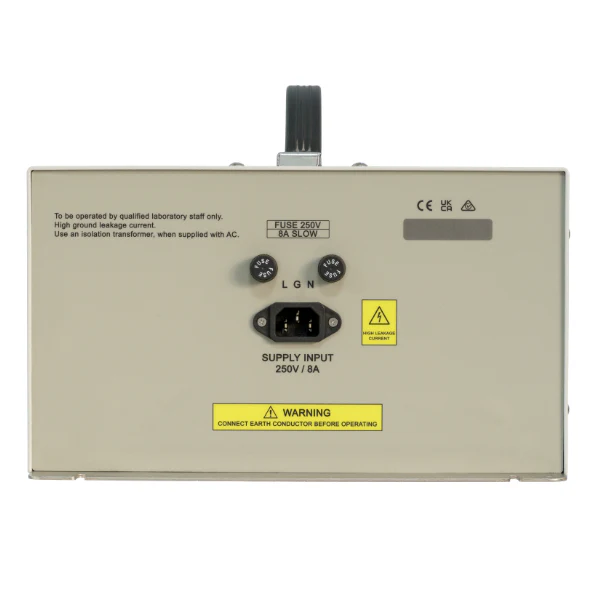

TBL5008-2C on LISN, joka on suunniteltu mittaamaan johtuvia päästöjä syöttölinjoissa taajuusalueella 9 kHz – 30 MHz  CISPR 16-1-2 -standardin mukaisesti. Laite on suunniteltu testaamaan yksivaiheisia, vaihtovirtakäyttöisiä laitteita, joiden syöttöjännite on enintään 250 V ja virta 8 A. Johtuvaa kohinaa voidaan mitata vaihe- ja nollajohtimesta. TBL5008-2C:ssä on linjanvalitsin, kytkettävä rajoitin/ylipäästösuodin/vaimennin, PE-kytkin jatkojohtojen jäljittelemiseksi ja keinotekoinen käsikytkentä.

Laite on saatavana maakohtaisilla liittimillä.

LISN:llä 1 vuoden takuu.

Tekniset tiedot:

• Taajuusalue: 9 kHz – 30 MHz
• Impedanssi: 50 Ω ║ (50 µH + 5 Ω)
• Keinotekoinen resistanssi: 220 pF + 511 Ω
• Kytkettävä PE: 50 Ω ║ 50 µH
• Rajoitin / vaimennin / ylipäästösuodin: +6 dBm / 10 dB / 150 kHz – 30 MHz
• Ilmasydänkelat
• Pääjännite: maks. 250 V / 50/60 Hz tai DC
• Suurin virta: 8 A @ 23 °C
• Liitäntä: maakohtainen
• Mittausliitin: 50 Ω BNC
• Virtaliitin: IEC 60320 C13
• Käyttölämpötila-alue: +5 °C … + 40 °C; 5 % – 80 % RH

TBL5008-2C User Manual

Oheistuotteet:

LISN-oheistuotteet:

• TBSP-08-Schuko: Uudelleenjohdotettava 8 A:n Schuko (CEE 7/4) -pistoke jatkokaapeleille
• TBLCAC-08-EU: Kylmälaitteen lisäkaapeli, 8 A, 1,8 m, CE7/4 – C14
• TBLCAL-EU: Kalibrointisovittimet SMA-F-CE7/3 Nolla + SMA-F-CE7/3 Linja

Suojaustarvikkeet:

• TBFL1: Ulkoinen 10 dB transientti rajoitin /vaimennin / ylipäästösuodatin
• TBAS1: 3, 6, 10, 20 dB:n vaimenninsarja, N-uros / N-naaras, 2 W, DC – 3 GHz
• TBAS4: 3, 6, 10, 20 dB:n vaimenninsarja, N-uros / N-naaras, 2 W, DC – 6 GHz
• TBHPF1-9kHz-B: Ulkoinen 9 kHz:n ylipäästösuodatin
• TBHPF1-150kHz-B: Ulkoinen 150 kHz:n ylipäästösuodatin
• TBHPF2-150kHz: Ulkoinen 150 kHz:n ylipäästösuodatin
• TBHPF3-150kHz: Ulkoinen 150 kHz:n ylipäästösuodatin

Muut oheistuotteet:

• TBGP-250/140: Rullattava maadoitusmatto, 250 cm x 140 cm
• TBLM2: LISN-Mate, yhteismuotoinen / differentiaalimuotoinen erotin
• TBMR-110M: Mittausvastaanotin, DC – 110 MHz
