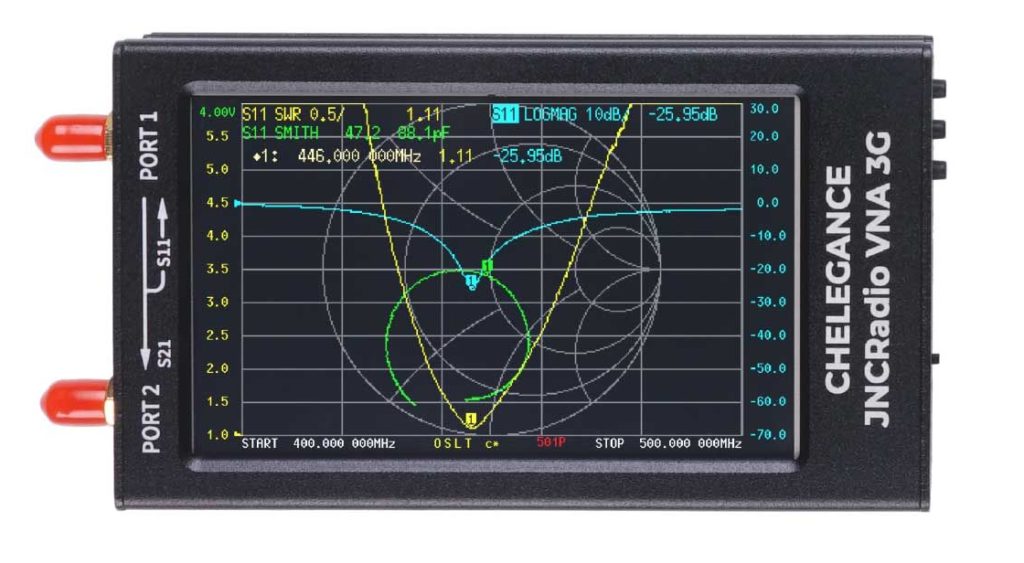

Chelegance NanoVNA-F V2 3G Vektoripiirianalysaattori

Edullinen, pieni ja näppärä laite antennin ja suodattimien nopeaan testaukseen 50k-3GH taajuuksille. Perustuu avoimeen lähdekoodiin.

Jokaisen radioamatöörin tarvitsema laite omatekoisen antennin viritykseen.

Tässä mallissa 101 points/1.5s samplerate.

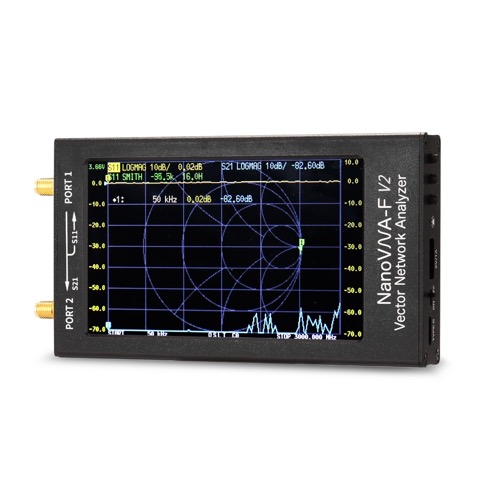

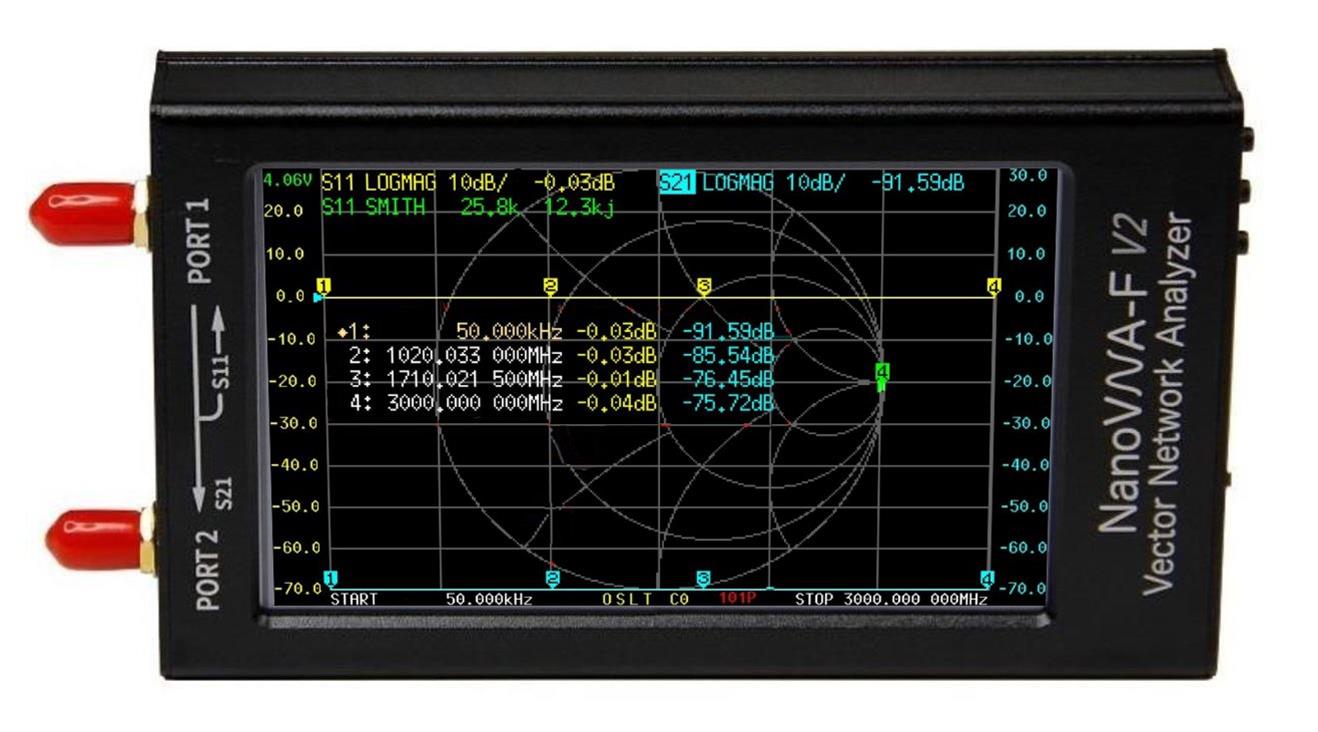

NanoVNA-F_V2 on uuden sukupolven kannettava, erillinen vektoriverkkoanalysaattori, jossa on 4,3 tuuman IPS LCD-näyttö, metallikotelo, 5000 mAh akku ja SMA-liittimet. Se on tuote, joka perustuu edy555:n NanoVNA:han ja OwOcommin S-A-A-V2:een. NanoVNA-F V2:n mittaustaajuusalue on jopa 3 GHz. S21:n dynaaminen alue on yli 70 dB taajuudella 50 kHz – 1,5 GHz ja yli 60 dB taajuudella 1,5 GHz – 3 GHz. NanoVAN-F V2 voi toimia yhtäjaksoisesti 7 tuntia suuren kapasiteetin ja vähän virtaa kuluttavan rakenteen ansiosta.

Esittely

• Taajuusalue: 50kHz ~ 3GHz
• S11:n dynaaminen alue: 50 dB (50 kHz ~ 1,5 GHz), 40 dB (1,5 GHz ~ 3 GHz)
• S21:n dynaaminen alue: 70 dB (50 kHz ~ 1,5 GHz), 60 dB (1,5 GHz ~ 3 GHz)
• RF-lähtöteho: -9dBm
• Taajuustoleranssi: 0,5 ppm
• Näyttö: 4,3 tuuman IPS LCD, 800*480, RTP-kosketuslevy
• Käyttö kosketusnäytön tai 3 sivupainikkeen kautta
• Akku: 3,7 V Li-Po, 5000 mAh
• Alumiinikotelo: 125mm x 75mm x 20mm

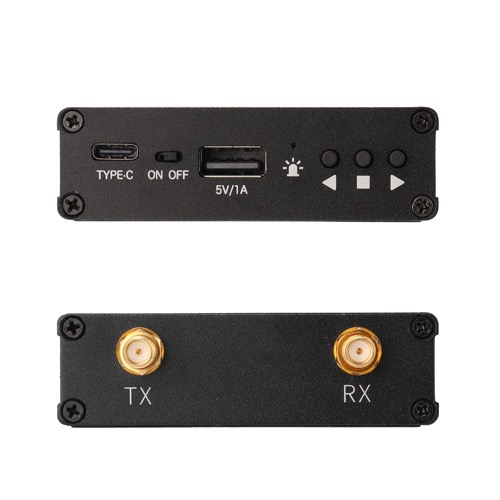

• SMA naaras RF-portti
• Pyyhkäisypisteet: 101
• Kalibrointitulosten tallennus: 5
• Kalibrointituloksen interpolointi tuettu
• Traces: 4
• Markkerit: 4
• Mittaa: S-parametri, VSWR, smith-kaavio, vaihe, jne.
• Merkintätaulukkoa voidaan siirtää ylös ja alas
• Laiteohjelmiston päivitys USB-tikun tai levyn kautta USB-C-tyypin kaapelilla
• USB-virtalähde: 5V/1A

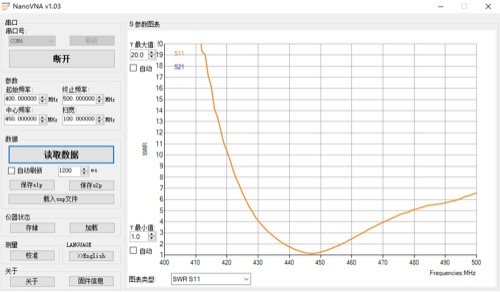

• Yhteensopiva NanoVNA-saver-ohjelman kanssa, tuki kuvakaappauksille

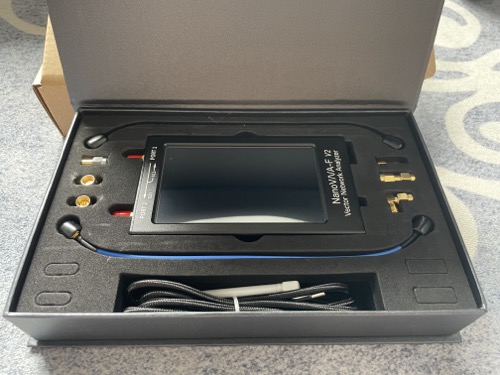

Pakkauksessa:

• NanoVNA-F V2 3G
• 20 cm SMA-JJ RG405 kaapeli 2 kpl
• Kalibrointisarja: SMA OPEN/SHORT/50ohm LOAD
• SMA-KK sovitin
• SMA-JJ sovitin
• SMA-JKW sovitin
• USB Type-C -kaapeli
• Stylus-kynä

Käyttöopas ja pika-aloitusopas

• [LATEST]NanoVNA-F V2 Portable Vector Network Analyzer User Guide V2.0.pdf
• [LATEST]NanoVNA-F V2 Quick Start Guide – for firmware v0.3.0.pdf

Laiteohjelmisto

• [LATEST]NanoVNA-F_V2_App_v0.3.0.zip

Työpöytäohjelmisto

• [LATEST]NanoVNA-Saver-0.3.8

Varoitus! Laite on toimiva kun sen saat. Älä tuhoa sitä (unhappy ham operator) ..emme korvaa tuhoamaasi laitetta. Katso video ja opi.

Harkitse transient limitterin ja DC blockerin ostoa tai tee se itse.
