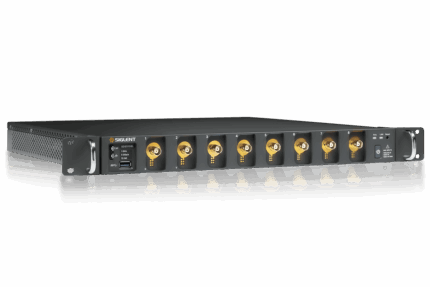

SDS5000L-sarja

SDS5000L-malleja on saatavilla 8-kanavaisena, kaistanleveyksillä 350 MHz, 500 MHz ja 1 GHz. Niissä on 12-bittiset ADC-muuntimet, joiden näytteistysnopeus on jopa 5 GSa/s ja enimmäistallennuspituus 2,5 Gpts/kanava. SDS5000L-sarja hyödyntää Siglentin SPO-teknologiaa, jonka aaltomuodon tallennusnopeus on jopa 160 000 wfm/s ja jossa on 256-tasoinen intensiteettiasteikon näyttötoiminto sekä värilämpötilan näyttötila. Siinä on myös innovatiivinen, digitaalinen liipaisujärjestelmä, jolla on korkea herkkyys ja alhainen jitter. Liipaisujärjestelmä tukee useita tehokkaita liipaisutiloja, mukaan lukien sarjaväyläliipaisu. Työkalut, kuten History-aaltomuodon tallennus, haku- ja navigointitoiminnot, maskitesti, Bode-kuvaaja ja tehoanalyysi, mahdollistavat laajojen aaltomuotojen tallentamisen ja analysoinnin. Niissä on myös vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia sekä sarjadekoodaus.

SDS5000L on matalaprofiilinen moduuli ilman integroitua näyttöä tai digitaalisia tulokanavia (MSO-ominaisuus). Useita SDS5000L-moduuleja voidaan synkronoida 64-kanavaisen jakajan (SYN64) avulla muodostaen suuren kanavamäärän tiedonkeruujärjestelmän, joka on skaalattavissa jopa 512 kanavaan. Vaihtoehtoisesti yksittäinen SDS5000L-moduuli voi toimia itsenäisenä oskilloskooppina, kun se on kytketty ulkoiseen näyttöön ja hiireen. Etäohjausta tuetaan lähiverkon kautta, mukaan lukien selainkäyttö. Integroidun 1000 Mbps:n Ethernet-liitännän kautta kulkeva kattava SCPI-komentosarja helpottaa nopeaa tiedonkeruuta automatisoiduissa testaussovelluksissa.
