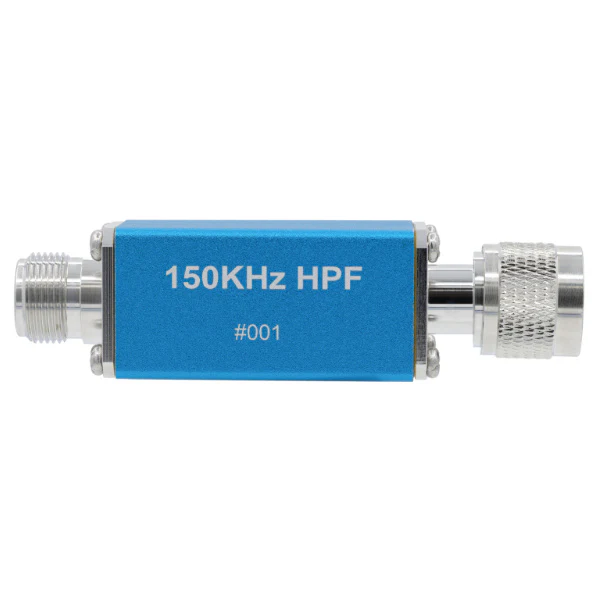

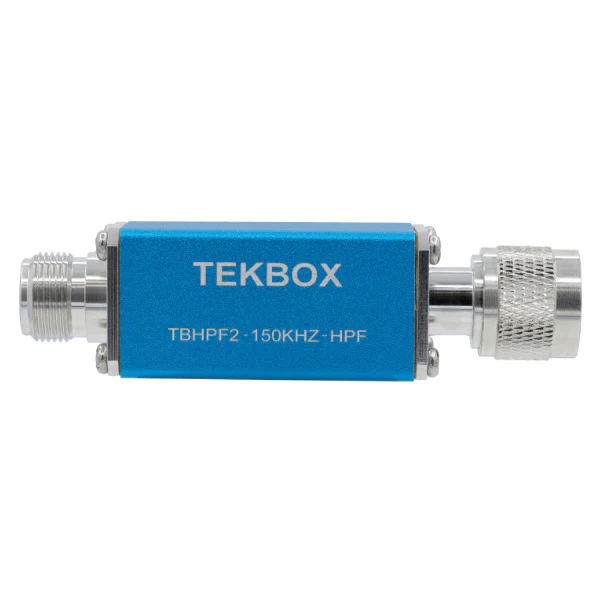

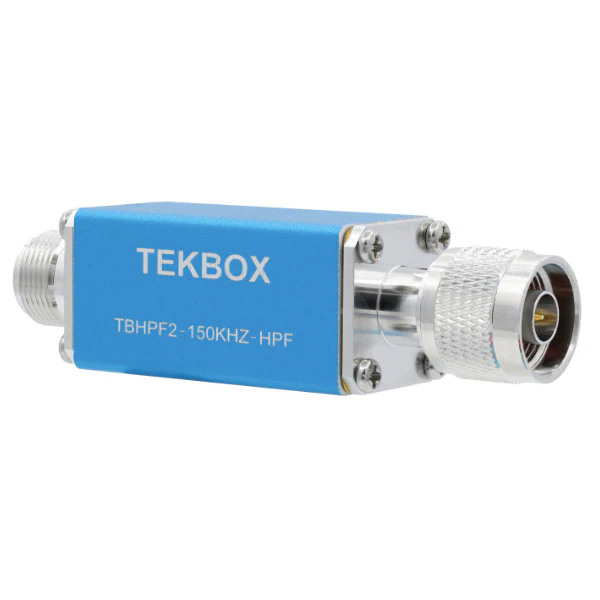

Tekbox TBHPF2-150kHz Ylipäästösuodatin

TEKNISET TIEDOT:

• Ylipäästösuodin, symmetrinen, heijastava, 50 ohmia
• 3 dB:n kaistanleveys: 135 kHz – 1 GHz
• S11, 150 kHz – 110 MHz: < -17 dB
• Topologia: 5. asteen Chebyshev
• Suodatinkondensaattorin nimellisjännite: 250 V
• Suodatininduktorin saturaatiovirta: 1,5 A
• Suurin tuloteho taajuuksilla 300 kHz – 1 GHz: 10 W
• Liittimet: N-uros / N-naaras
• Mitat: 26 x 26 x 97 mm
• Paino: noin 110 g
