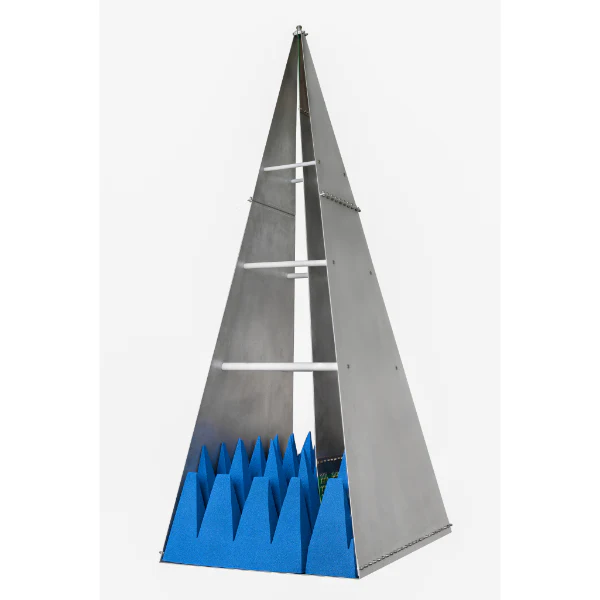

Tekbox TBGTC1 GTEM-kammio

Avoin TBGTC1-GTEM-kammio täydentää olemassa olevaa edullisten, avointen TEM-kammioiden valikoimaa EMC-esivaatimustenmukaisuustestaukseen. Toisin kuin TEM-kammiot, joilla on rajoituksia korkeammilla taajuuksilla, GTEM-kammiot voivat toimia jopa useiden GHz:ien taajuuksilla.

Tuotteita voidaan tutkia säteilypäästöjen ja häiriönsietokyvyn osalta käyttämällä spektrianalysaattoria seurantageneraattorilla, moduloitua tehovahvistinta ja EMCview-ohjelmistoa.

Insinööri voi helposti arvioida, paransivatko vai heikensivätkö tehdyt muutokset EMC-suorituskykyä vai pysyivätkö ne muuttumattomina. GTEM-kammioiden käyttö poistaa arvailun tarpeen.

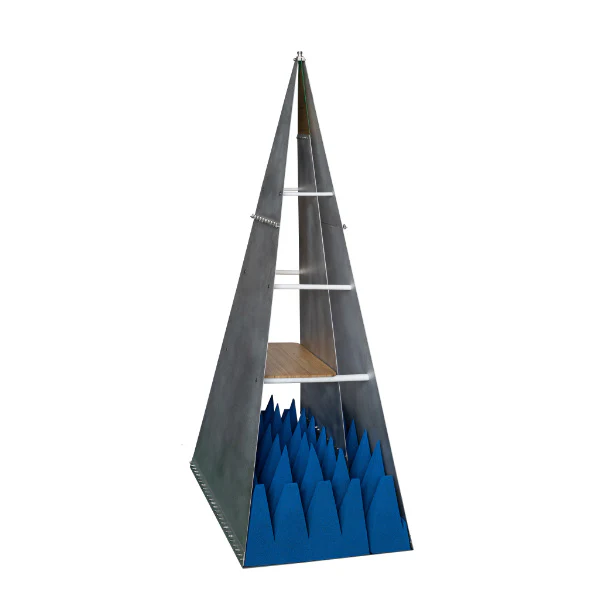

Pystysuoraan sijoitettuna TBGTC1 vaatii vain 78 cm × 52 cm:n alueen. Testattava laite voidaan kätevästi sijoittaa mukana toimitetulle puulevylle, joka lepää GTEM-kammion välikappaleiden päällä.

TEKNISET TIEDOT:

• Väliseinän korkeus: 250 mm EUT-levyn kohdalla
• Ulkomitat (P x L x K): 1452x780x520 mm
• Kammion paino noin: 13 kg
• Testattavan laitteen enimmäiskoko (P x L x K): 200x200x150 mm
• Määritetty testitilavuus (±3 dB < 3000 MHz, P x L x K): 100x100x100 mm
• GTEM-kammioliittimet: N-naaras
• Kammion nimellisimpedanssi: 50 ohmia
• Taajuusalue: 0,009 MHz – 6 GHz
• Aaltoimpedanssi: 377 ohmia
• Suurin jatkuva RF-tuloteho: 600 W
  VSWR: 1:1,3 tyypillinen, 1:1,9 max.
• Kentän tasaisuus suurimmalla testivoimakkuudella: jopa 3 GHz < ± 6 dB
• Valinnainen suojateltta TBST100/100/200:
  • Rakenne: kaksi kerrosta johtavaa hopeakangasta,  huoltoaukko johtavalla tarranauhalla,  alumiinirunko
  • Ympäristön kohinan vaimennus: jopa 50 dB taajuusalueella 10 MHz – 6 GHz
