Tekbox TBST100/100/200 Suojateltta

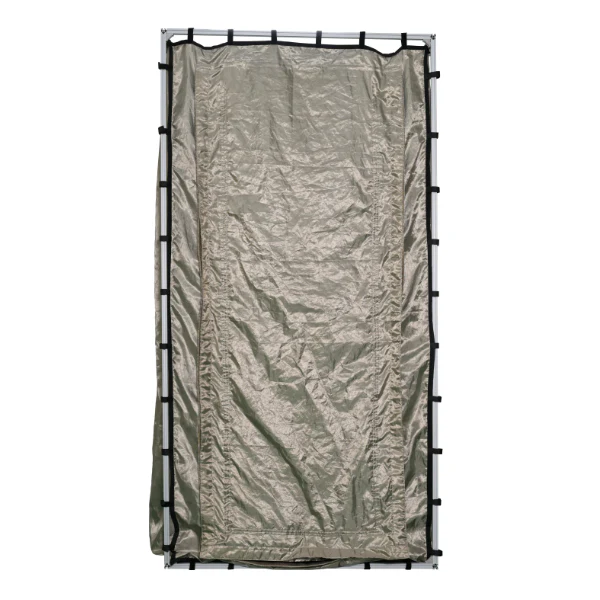

TBST-100/100/200 -suojateltta on suunniteltu vaimentamaan ympäristön häiriöitä EMC-vaatimustenmukaisuusmittauksia suoritettaessa. TBST100/100/200 on pinta-alaltaan 100 cm x 100 cm ja korkeudeltaan 200 cm.

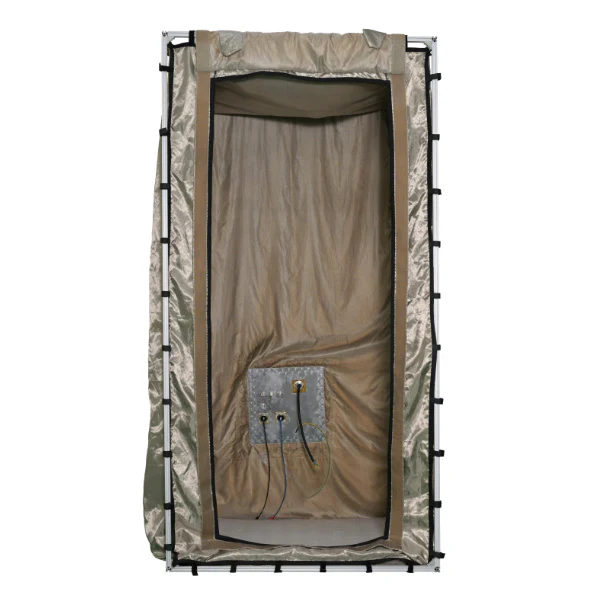

Teltta on suunniteltu Tekboxin avoimille GTEM-kammioille. Suojateltta on valmistettu kahdesta johtavasta kangaskerroksesta. Sitä tukevat 2020-alumiiniprofiilit. Takapuolella olevassa suodatinpaneelissa on 240 V/10 A:n verkkovirtasuodatin, kaksi yleiskäyttöistä 240 V/10 A:n AC/DC-suodatinta ja neljä koaksiaalista läpivientisovitinta kierrekorkeilla. Suljettava aukko suljetaan johtavalla tarranauhalla.

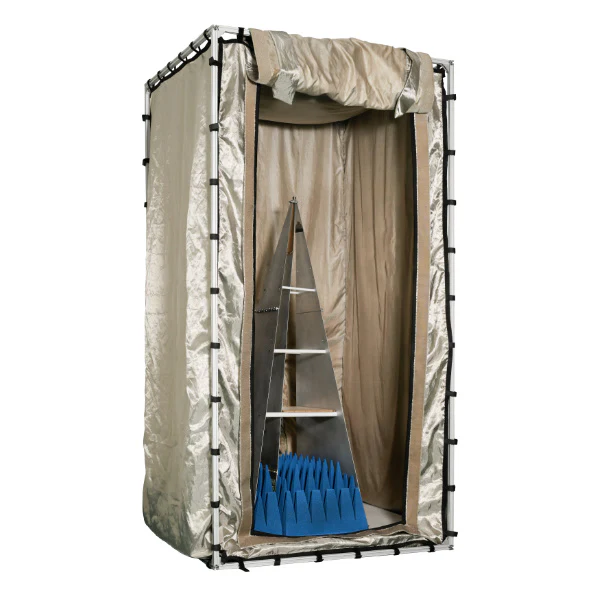

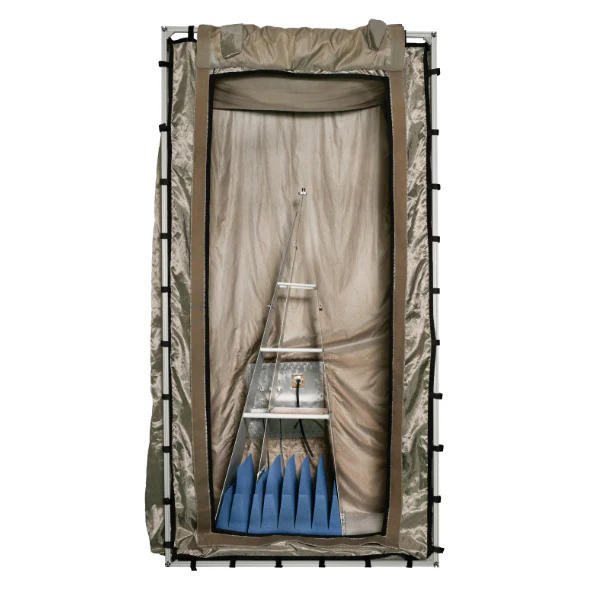

Kuvan GTEM-kammio ei kuulu tuotepakettiin.

TEKNISET TIEDOT:

• Ulkomitat: 104 cm x 101 cm x 204 cm
• Aukon mitat: 180 cm x 65 cm
• Runko: 20 mm x 20 mm pursotettua alumiiniprofiilia
• Suojaus: 2 kerrosta johtavaa kangasta
• Kiinnitys: Tarranauhat
• Suodatinpaneeli:
  • 1 x 240V/10A AC-suodatin; C19-pistoke
  • 2 x 240V/10A DC-suodatin; kiinnitetyt kaapelit banaaniliittimillä
  • 3 x N-naaras -läpivientiliitin kierrekorkeilla
  • 1 x koaksiaalinen BNC-naaras  -läpivientiliitin kierrekorkeilla
• Vaimennus: ~50 dB taajuusalueella 10 MHz – 6 GHz, katso luku 3
• Paino: 17 kg + 3 kg (pakkaus)
