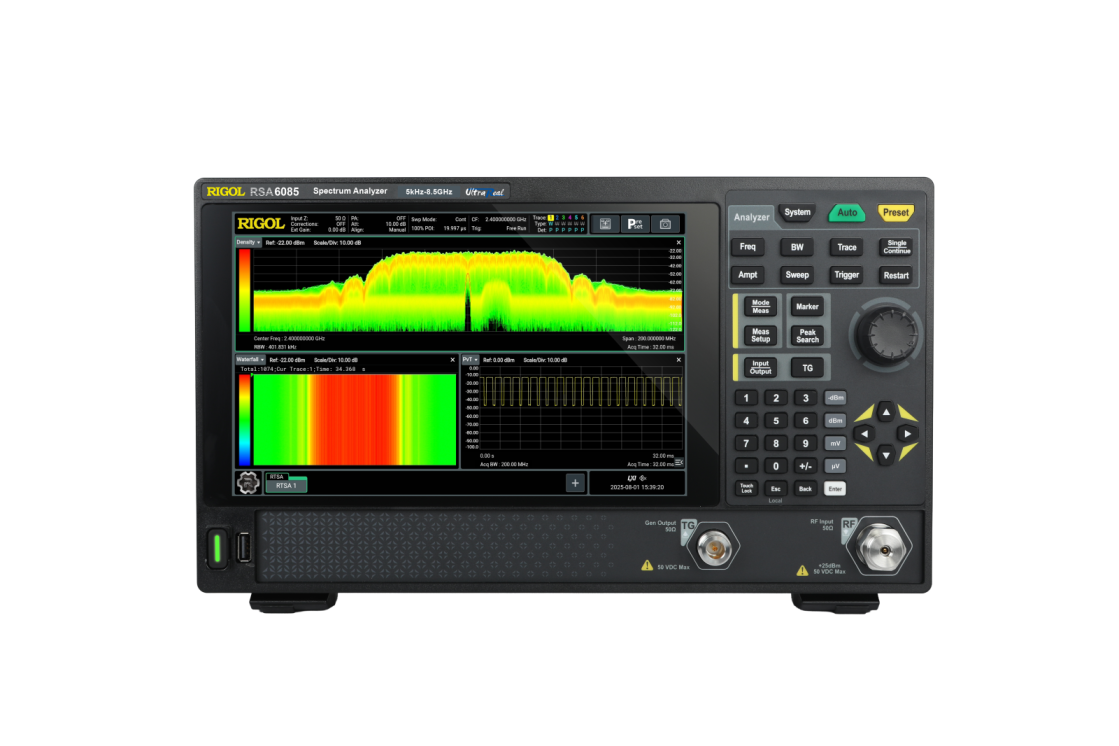

Rigol RSA6085 Reaaliaikainen spektrianalysaattori 8,5GHz

RSA6085:n ominaisuuksia:

Taajuusalue: 5 kHz ~ 8.5 GHz
Tracking source: kyllä
Analyysikaistanleveys max. 80 MHz (vakio), optiona 200 MHz
Reaaliaikainen kaistanleveys max. 80 MHz (vakio), optiona 200 MHz
1 GHz vaihekohina: 10 kHz offset; <-108 dBc/Hz (tyyp.)
DNAL (Displayed Average Noice Level):
- -143 dBm (tyyp.), PA off
- -163 dBm (tyyp.), PA on
RBW: 1 Hz – 10 MHz
VBW: 1 Hz – 10 MHz

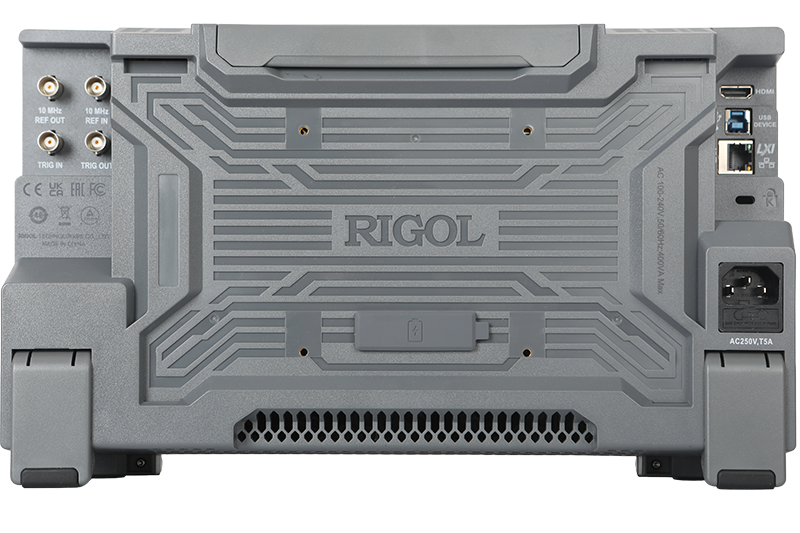

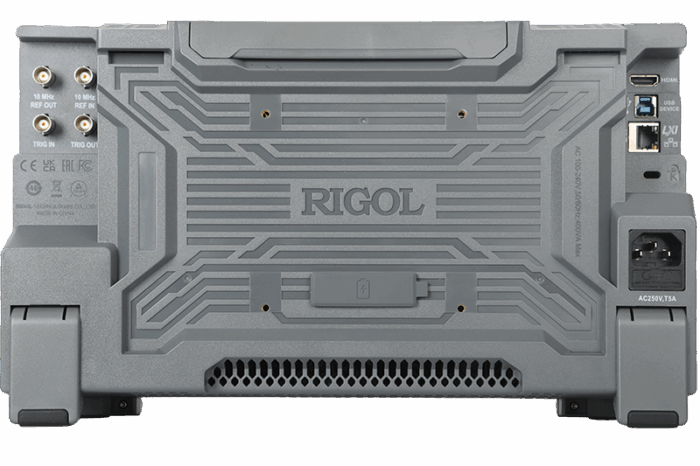

Liitännät: LAN, USB, HDMI
Näyttö: 10,1 tuuman kapasitiivinen monikosketusnäyttö, 1280 x 800
Mitat: 358,1 x 214,8 x 121,4 mm
Paino: 5 kg

Spektrianalysaattorin takuu 3 vuotta.

RSA6000-sarjan ominaisuuksia:

RSA6000-sarjan reaaliaikainen spektrianalysaattori on varustettu reaaliaikaisella analyysillä (RTSA) ja pyyhkäisyanalyysillä (GPSA), ja siihen on saatavilla valinnainen vektorisignaalianalyysin sovellusohjelmisto (RSA6000-VSA), analogisen signaalin analyysin sovellusohjelmisto (RSA6000-ADM) ja EMI-mittauksen sovellusohjelmisto (RSA6000-EMI). Analysaattorin suorituskyky ja tekniset tiedot ovat erinomaiset.

Muita RSA6000-sarjan optioita:

RSA6000-AMK: Edistyneet mittaukset
RSA6000-P08 / RSA6000-P14 / RSA6000-P26: Esivahvistin (8,5 GHz, 14 GHz, 26,5 GHz)
RSA6000-B200: Analyysikaistanleveys 200 MHz
RSA6000-RB200: Reaaliaikainen kaistanleveys 200 MHz
RSA6000-T08: Tracking Generator 8,5 GHz

RSA6000-sarjan mallit:

Malli	Taajuusalue	RBW / VBW	Vaihekohina	DNAL	Tracking source
RSA6085	5 kHz ~ 8.5 GHz	1Hz~10MHz	-108dBc/Hz@10kHz	-163dBm	Kyllä
RSA6140	5 kHz ~ 14 GHz	1Hz~10MHz	-108dBc/Hz@10kHz	-163dBm	Kyllä
RSA6265	5 kHz ~ 26.5 GHz	1Hz~10MHz	-108dBc/Hz@10kHz	-163dBm	Kyllä

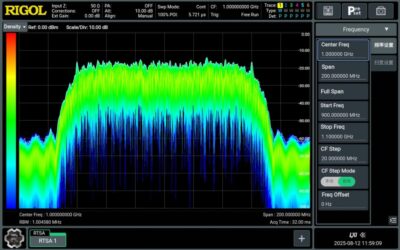

Luokkansa johtava 200 MHz:n reaaliaikainen spektrianalyysi (optio)

Mahdollistaa signaalien kaappaamisen monimutkaisissa ympäristöissä ja käsittelee vaivattomasti haasteita, kuten useita signaaleja ja ohimeneviä häiriöitä. Tämä mahdollistaa poikkeavien signaalien nopean tunnistamisen, parantaa tutkimus- ja kehitystyön sekä vianmäärityksen tehokkuutta.

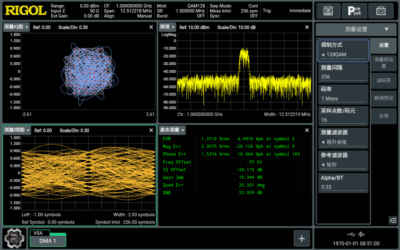

Uusi, päivitetty 200 MHz:n demodulaatioanalyysikaistanleveys (optio)

200 MHz:n vektoridemodulaatiokaistanleveys: käsittelee vaivattomasti erilaisten laajakaistaviestintäsignaalien perusteellista analyysiä ja suorituskyvyn arviointia.

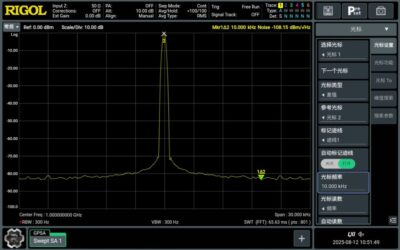

Vaihekohina -108 dBc/Hz @ 1 GHz, 10 kHz:n offset

Erinomainen vaihekohinan suorituskyky tarjoaa puhtaan paikallisoskillaattorin (LO) vaativiin testeihin ja varmistaa tarkat ja luotettavat mittaustulokset.

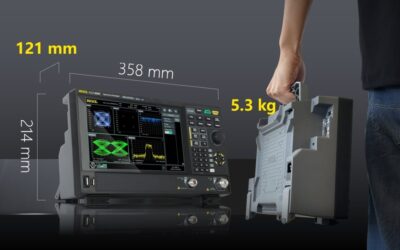

Kompakti koko, kannettava muotoilu

Kompakti ja kannettava muotoilu mukautuu helposti ahtaisiin testipenkkeihin ja monimutkaisiin kenttäympäristöihin, mikä mahdollistaa tehokkaan testauksen missä tahansa.

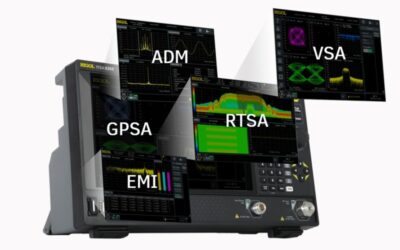

5-in-1-monitoimisuus

Yksi laite, jossa on viisi integroitua ydintoimintoa. Se säästää merkittävästi testitilaa ja investointikustannuksia.

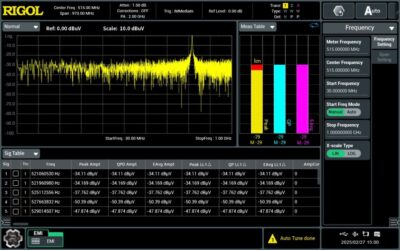

Johtuvien/säteilevien häiriöiden esitestaus sisäänrakennetulla EMI-testillä (optio)

Sisäänrakennettu EMI-esitestaussovellus yhdessä CISPR-yhteensopivien suodattimien kanssa mahdollistaa tuotteiden johtuvien ja säteilevien häiriöiden esitestauksen häiriöiden lähteiden tunnistamiseksi ja vähentämiseksi, mikä nopeuttaa markkinoilletuloaikaa.

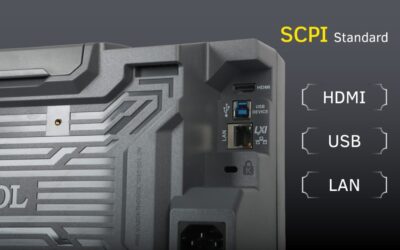

Useita liitäntöjä ja standardin mukainen SCPI-komentotuki

Integroidut USB-, LAN- ja HDMI-liitännät. Tukee standardin mukaisia SCPI-komentoja, joiden avulla voit helposti rakentaa automatisoituja testijärjestelmiä ja nopeuttaa tuotekehitysprosessiasi.

Kosketuskäyttöön optimoitu käyttöliittymä

Upouusi kosketuskäyttöliittymä tarjoaa sujuvan, tablettimaisen käyttökokemuksen, mikä tekee monimutkaisista spektrimittauksista intuitiivisia, tehokkaita ja vaivattomia.
