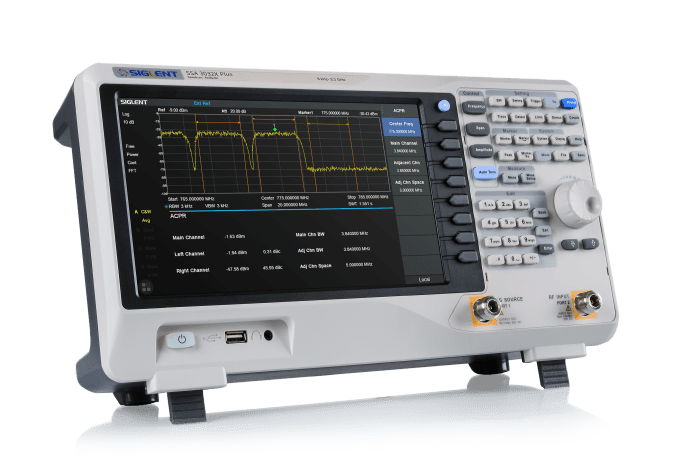

ACPR Left

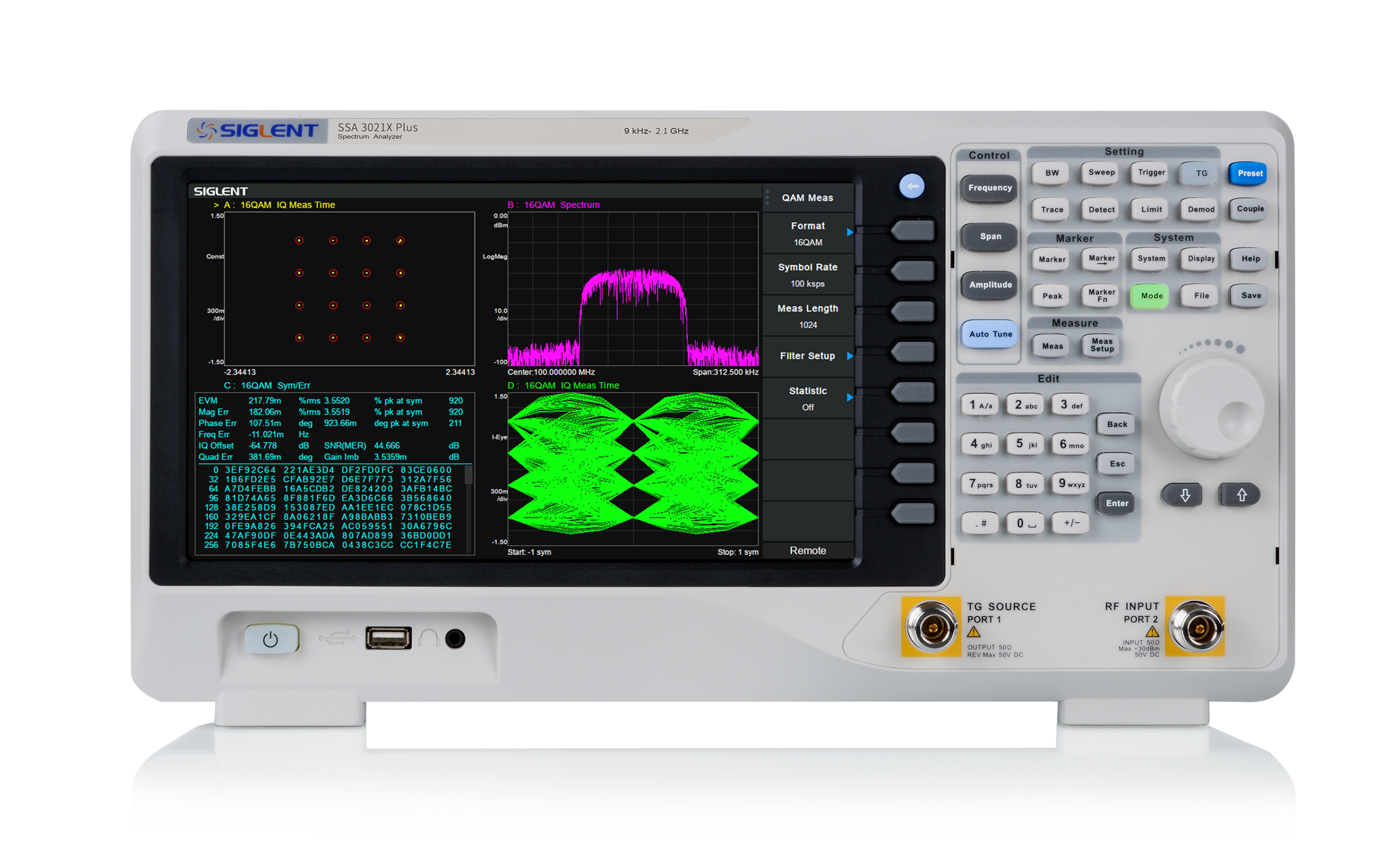

Siglent SSA3032X Plus Spektrianalysaattori 3,2 GHz - Image 2

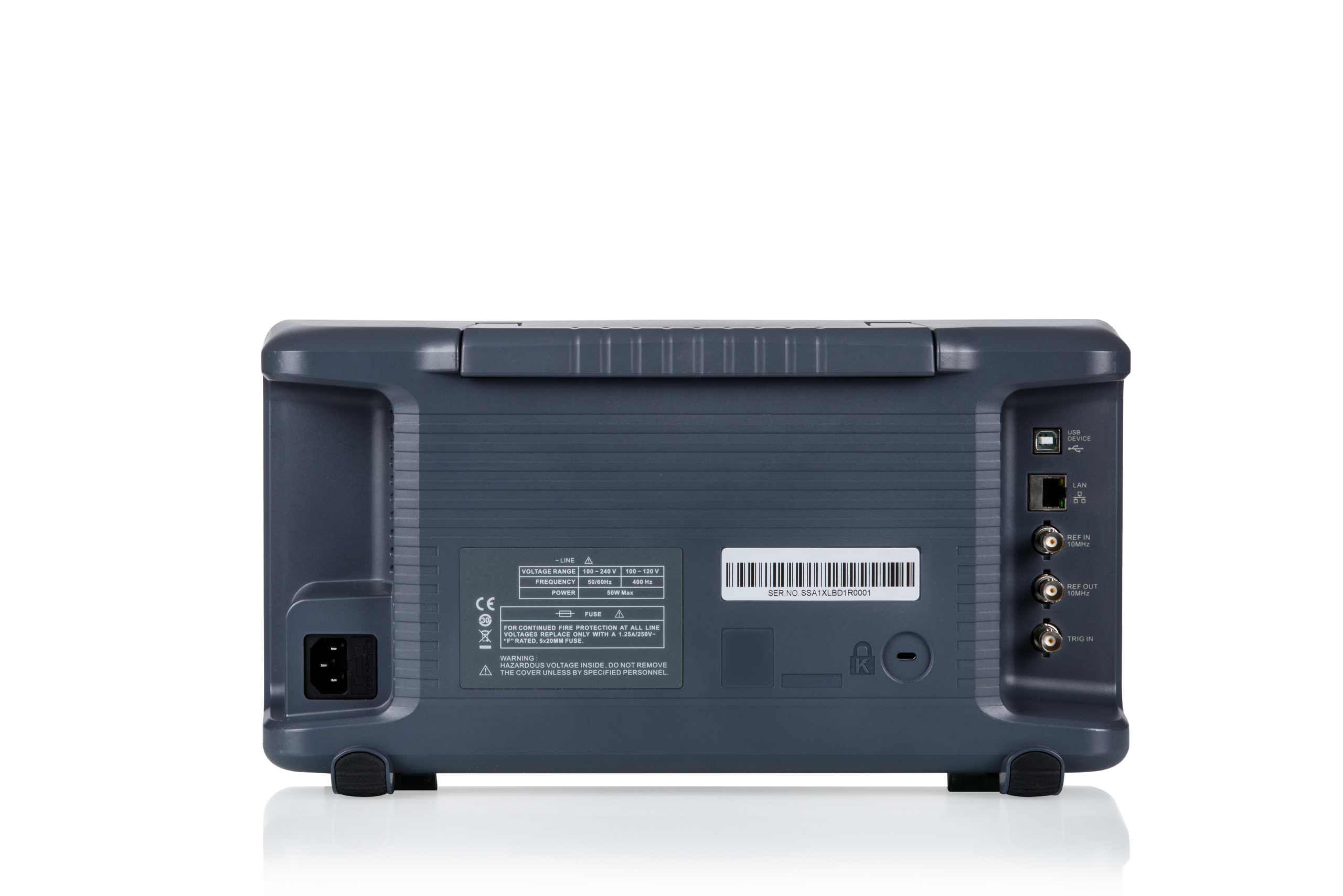

takaa
Click to enlarge
ACPR Left
Siglent SSA3032X Plus Spektrianalysaattori 3,2 GHz - Image 2
takaa

Siglent SSA3032X Plus Spektrianalysaattori 3,2 GHz

2439,00€ (3060,95€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Jos tuotetta ei ole varastossa, toimitusaika noin 2 viikkoa.
SKU SSA3032X Plus Categories , , Tags , , ,

Siglent SSA3032X Plus Spektrianalysaattori 3,2GHz

SSA3032X Plus ominaisuuksia:

  • 9 kHz – 3,2 GHz taajuusalue
  • Sisäänrakennettu, taajuuspyyhkäisyä seuraava signaaligeneraattori (tracking generator)
  • Tyypillinen -161 dBm:n näytetty keskimääräinen kohinataso (DANL)
  • Vaihekohina < -98 dBc / Hz @ 10 kHz
  • Kokonaisamplitudin epävarmuus <0,7 dB
  • standardina esivahvistin
  • Resoluutiokaistanleveys (RBW): 1 Hz~1 MHz
  • 10,1 tuuman kosketusnäyttö (1024 x 600), hiiri ja näppäimistö tuettu
  • Edistyneet mittaukset (optio): CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor
  • Heijastusmittaukset (optio): VSWR-mittaus käyttäen heijastusiltaa
  • EMI-testaus (optio): EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line
  • Modulaatioanalyysi (optio): AM, FM; PM, ASK, FSK, MSK, PSK, QAM
  • Liitännät: LAN, USB Device, USB Host (USB-GPIB)
  • Etäohjausmahdollisuus: SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet
  • Kauko-ohjain: NI-MAX, Web Browser, Easy Spectrum software, File Explorer
  • Paino: nettopaino: 4,40 kg; toimitus: 5,20 kg
  • Mitat: 393 mm × 207 mm × 116.5 mm
  • Muisti: sisäinen (Flash) 256 MB, ulkoinen (USB storage device) 32 GByte
  • Tuotepakkaus sisältää spektrianalysaattorin lisäksi (muutokset mahdollisia):
    • virtajohdon
    • USB-kaaplein
    • pikaoppaaan (EN)
Spektrianalysaattorilla 3 vuoden takuu.



SSA3000X Plus -sarjan ominaisuuksia:

SIGLENT SSA3000X Plus -sarjan spektrianalysaattorit ovat tehokkaita ja joustavia työkaluja RF-signaalien ja verkkojen analysointiin. Analysaattorin taajuusalue on jopa 7,5 GHz, joten se tarjoaa luotettavia automaattisia mittauksia ja useita toimintoja. Spektrianalysaattorin perustoimintoihin kuuluvat RF-tehon mittaus, vektorisignaalin modulaatioanalyysi, heijastusmittaus ja EMI-testi. Sovelluksia ovat lähetysten valvonta/arviointi, paikan päällä tehtävä kartoitus, S-parametrien mittaus, analoginen/digitaalinen modulaatioanalyysi, EMI-esivaatimustenmukaisuustesti, tutkimus ja kehitys, koulutus, tuotanto ja ylläpito.


SSA3000X Plus -sarjan mallit:

Malli

Taajuusalue

Resoluutiokaistanleveys (RBW)

Vaihekohina

Kokonaisamplitudin tarkkuus

Näytetty keskimääräinen kohinataso (DANL)

SSA3015X Plus

9 kHz ~ 1.5 GHz

1 Hz~1 MHz

< -99 dBc/Hz

< 1.2 dB

-156 dBm/Hz

SSA3021X Plus

9 kHz ~ 2.1 GHz

1 Hz~1 MHz

< -98 dBc/Hz

< 0.7 dB

-161 dBm/Hz

SSA3032X Plus

9 kHz ~ 3.2 GHz

1 Hz~1 MHz

< -98 dBc/Hz

< 0.7 dB

-161 dBm/Hz

SSA3075X Plus

9 kHz ~ 7.5 GHz

1 Hz~3 MHz

< -98 dBc/Hz

< 0.7 dB

-165 dBm/Hz
Sarjan tärkeimpiä ominaisuuksia:
  • Spektrianalysaattorin taajuusalue 9 kHz:stä 1,5 GHz:iin / 2,1 GHz:iin / 3,2 GHz:iin / 7,5 GHz:iin
  • -165 dBm/Hz:n näytetty keskimääräinen kohinataso (tyypillinen)
  • Vaihekohina -98 dBc/Hz @ 10 kHz  (1 GHz, tyypillinen)
  • Tasomittauksen epävarmuus < 0,7 dB (tyypillinen)
  • Resoluutiokaistanleveys (RBW): minimi 1 Hz
  • Esivahvistin (vakio)
  • Seurantageneraattori (sisältää maksutta)
  • Analoginen ja digitaalinen signaalimodulaatioanalyysitila (optio)
  • Heijastusmittaussarja (optio)
  • EMI-suodatin ja kvasihuippuilmaisinsarja (optio)
  • Edistyksellinen mittaussarja (optio)
  • 10,1 tuuman monikosketusnäyttö, hiiri ja näppäimistö tuettu
  • Selainohjaus tietokoneella ja mobiililaitteilla sekä tiedostojen käyttö



10,1 tuuman monikosketusnäyttö



Vaihekohina <-98 dBc/Hz @ 1 GHz



Minimissään 1 Hz:n resoluutiokaistanleveys (RBW)



ACPR edistyneessä mittaussarjassa



Näytetty keskimääräinen kohinataso -165 dBm/Hz



Monitori edistyneessä mittaussarjassa



EMI-esivaatimustenmukaisuustesti

CISPR 16-1-1 EMI-suodatin ja kvasihuippuilmaisin, logaritminen asteikko ja raja-arvoasetus.



Modulaatioanalyysitila

AM/FM, ASK/FSK/PSK/MSK/QAM vektorisignaalimodulaatioanalyysi, EVM-arviointi.



Heijastusmittaus

VSWR:n ja heijastushäviön mittaus ulkoista heijastussiltaa käyttäen.

Optiot, ohjelmat & muut oheistuotteet:

Katso SSA3000X Plus -sarjan optiot, ohjelmat ja muut oheistuotteet.

Optiot:

  • Vector Signal Modulation Analysis Mode (SSA3000XP-DMA) ASK, FSK, MSK, PSK, QAM
  • Analog Modulation Analysis Function (SSA3000XP-AMA) AM, FM,
  • Reflection Measurement Kit (SSA3000XP-REFL) VSWR measurement using Reflection Bridge
  • EMI Filter and Quasi-Peak Detector Kit (SSA3000X PLUS-EMI) EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line
  • Advanced Measurement Kit (SSA3000X PLUS-AMK) CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor
