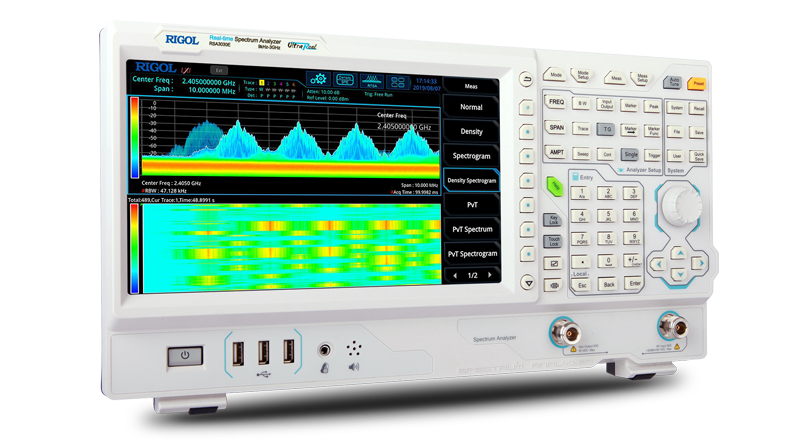

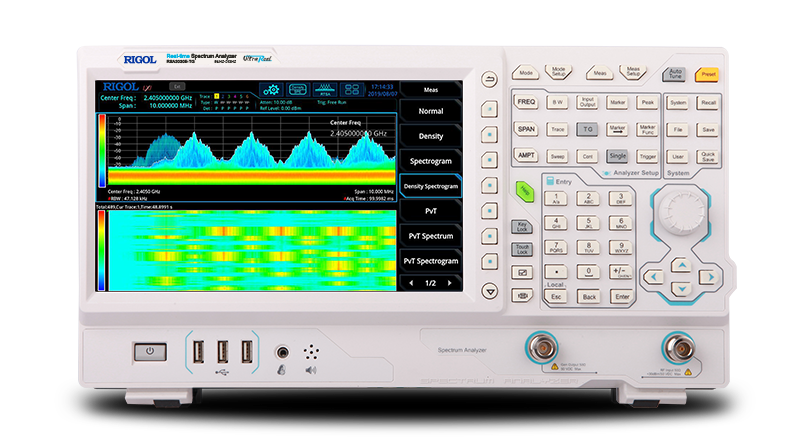

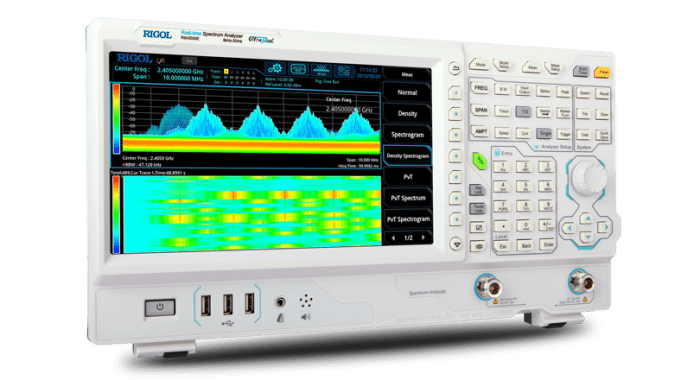

Rigol RSA3015E-TG Reaaliaikainen spektrianalysaattori 1,5GHz (tracking generator)

Rigol RSA3000E-sarjan ominaisuuksia:

• Taajuus: jopa 3 GHz
• Näytetty keskimääräinen kohinataso (DANL): <-161 dBm (tyypillinen)
• Vaihekohina: <-102 dBc/Hz (tyypillinen)
• Tason mittauksen epävarmuus: <1,0 dB
• 3 GHz seurantageneraattori (tracking generator)
• Min. RBW (resolution band width) 1 Hz
• Jopa 10 MHz reaaliaikainen analyysikaistanleveys
• Useita mittaustiloja
• Erilaisia ​​edistyneitä mittaustoimintoja
• EMI-mittaussovellus (optio)
• Useita liipaisutiloja ja liipaisumaskeja
• Tiheys, spektrogrammi ja muut näyttötilat
• PC-ohjelmistovaihtoehdot
• 10,1 tuuman kapasitiivinen monikosketusnäyttö
• USB, LAN, HDMI ja muut viestintä- ja näyttöliitännät

• 3 vuoden takuu

Rigol RSA3000E-sarjan reaaliaikaiset spektrianalysaattorit yhdistävät korkean suorituskyvyn ja tavanomaisen spektrianalysaattorin tehon, joka on verraton tässä tuoteryhmässä. Kaikki RSA3000E-sarjan analysaattorit tarjoavat resoluutiokaistanleveydeksi (RBW) min. 1 Hz, DANL on jopa -161 dBm / Hz. Lisäksi analysaattoreissa on jopa 10 MHz:n reaaliaikainen kaistanleveys, eri visualisointitapoja ja tehokas liipaisuvalmius. Pienin pulssiaika, joka voidaan havaita (POI), on 9,3 μs. Rigol RSA3000E-sarja on täydellinen analyysipaketti insinööreille, jotka kehittävät ja integroivat nykypäivän langattomia tekniikoita hyödyntäen monimutkaisia ja dynaamisia modulaatiojärjestelmiä.

Tällä POI:lla ja nopeudella on nyt mahdollista mitata Bluetooth-signaali.

RSA3000E-sarjassa on sisäänrakennettu EMI-yhteensopivuusohjelmisto yhdistettynä CISPR-yhteensopiviin suodattimiin.

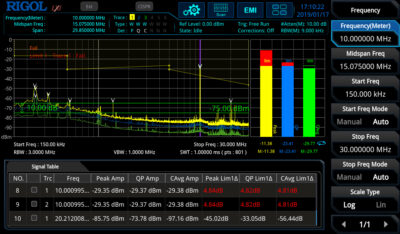

Johtavuus-/säteilyesiyhteensopivuus sisäänrakennetun EMI-testiohjelmiston kanssa

RSA3000E:n sisäänrakennettu EMI-esiyhteensopivuusohjelmisto yhdistettynä CISPR-yhteensopiviin suodattimiin esitestaa tuotteen johtavuuden ja säteilyn tunnistaakseen johtavuus-/säteilyhäiriölähteen.

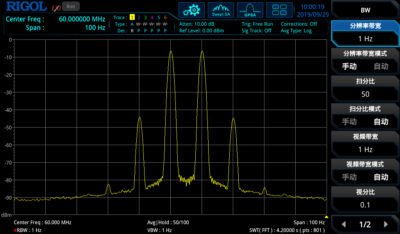

Resoluutiokaistanleveys (RBW) jopa vain 1 Hz

Samankaltaisten taajuuksien signaalien selvittäminen on kriittistä monien RF-laitteiden ja -järjestelmien kannalta. RSA3000E:n RBW-resoluutiokaistanleveys vain 1 Hz:n pyyhkäisykaistanleveydellä mahdollistaa viereisten signaalien yksityiskohtien tarkastelun.

DANL vain -161 Dbm valinnaisella esivahvistimella

Tarkastele matalatehoisia signaaleja (harmoniset, häiriölähteet) ja helpota vianmääritystä pyyhkäisy- ja reaaliaikatilassa.

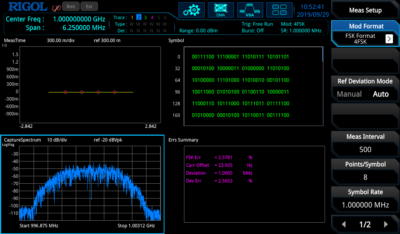

ASK/FSK-demodulaatioanalyysi

ASK/FSK-demodulaatioanalyysiohjelmisto voi auttaa demoduloimaan ja analysoimaan signaaleja, kuten TPMS, PKE/RKE, ja hankkimaan signaalin modulaation laatuparametreja.

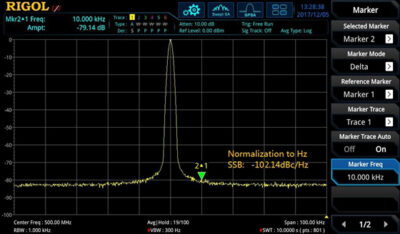

Erinomainen vaihekohinataso

Erinomainen pyyhkäisyteho, vaihekohina niinkin alhainen kuin -102dBc/Hz.

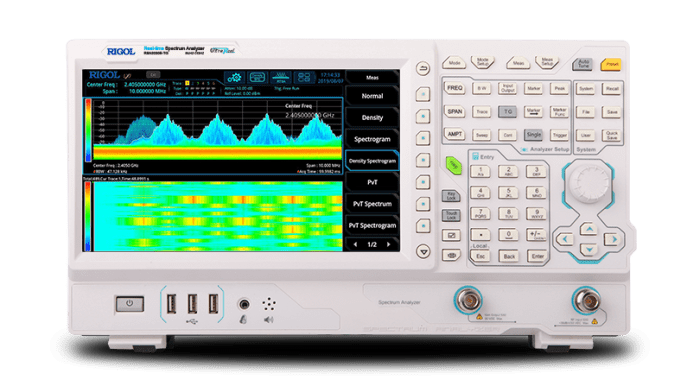

Täydelliset toiminnot monikosketusnäytöllä

RSA3000E, jossa on 10,1 tuuman kapasitiivinen monikosketusnäyttö, tukee erilaisia ​​eleitä, kuten aaltomuotojen vetämistä, laajentamista ja zoomausta, ja tarjoaa henkilökohtaisen interaktiivisen kokemuksen, joka maksimoi työtehosi.

RSA3000E-sarjan mallit:
