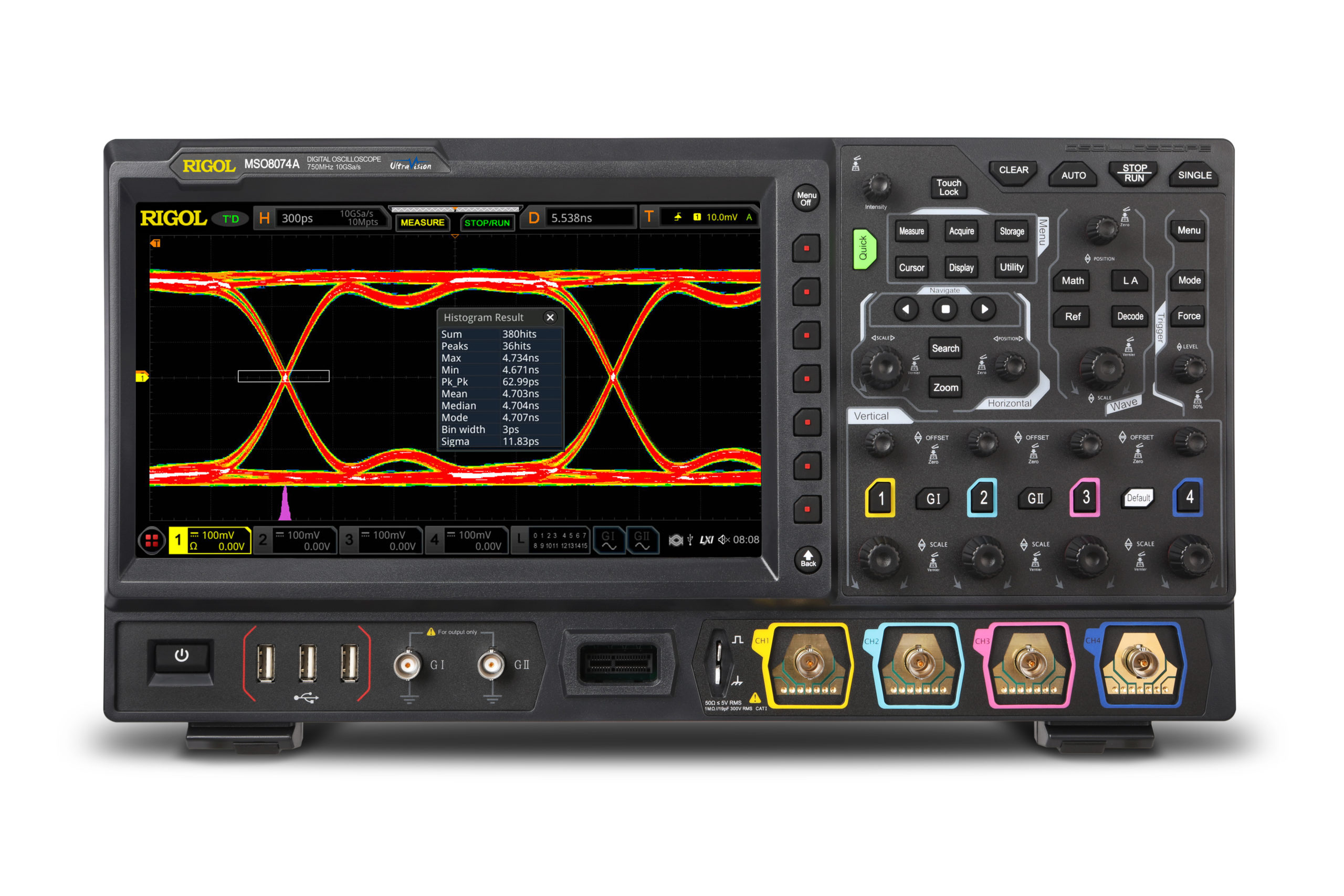

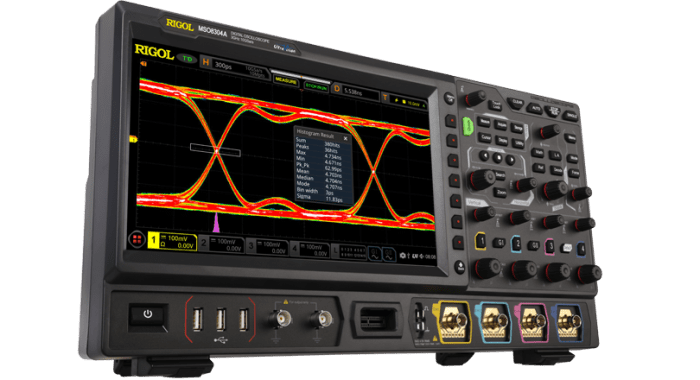

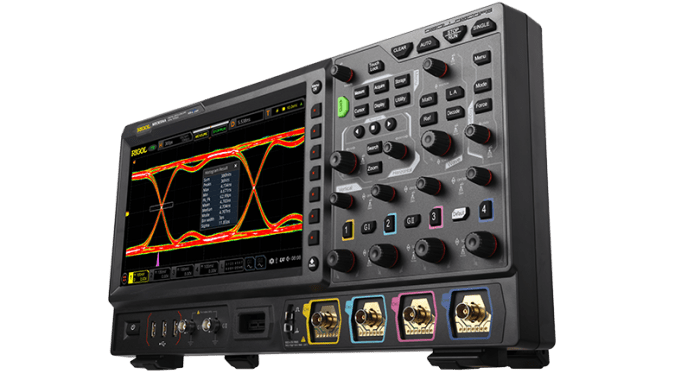

Rigol MSO8074A Digitaalinen oskilloskooppi 750MHz

MSO8074A:n ominaisuuksia:

•  kaistanleveys 750 MHz, joka voidaan päivittää aina 3 GHz:iin
• näytteistysnopeus 10 GSa/s
• analogisia kanavia 4
• muistin syvyys 500 Mpts
• aaltomuodon sieppausnopeus 600,000 wfms/s
• digitaalisia kanavia 16 (vaatii digitaaliantureita)
• optiona signaaligeneraattori: 25 MHz, 2 CH

Oskilloskoopilla 3 vuoden takuu.

Tuotepakettiin kuuluu skoopin lisäksi USB-kaapeli (CB-USBA-USBB-FF-150 ), passiivinen HighZ-mittapää x 4 (RP3500A , 500 MHz), etupaneelin suoja (MSO8000-FPC). Muutokset mahdollisia.

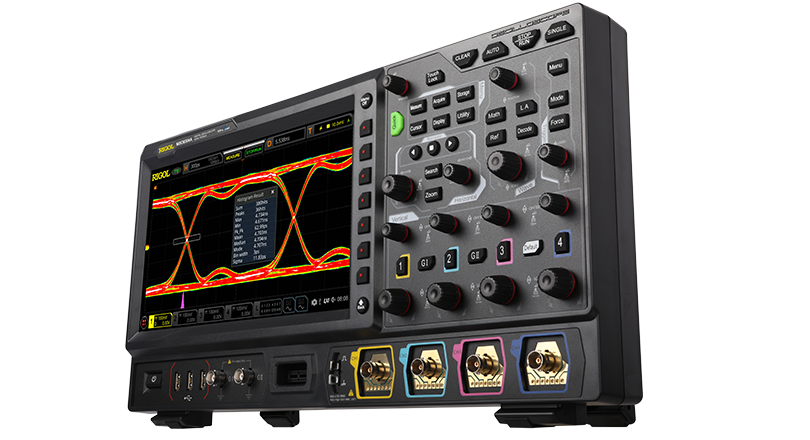

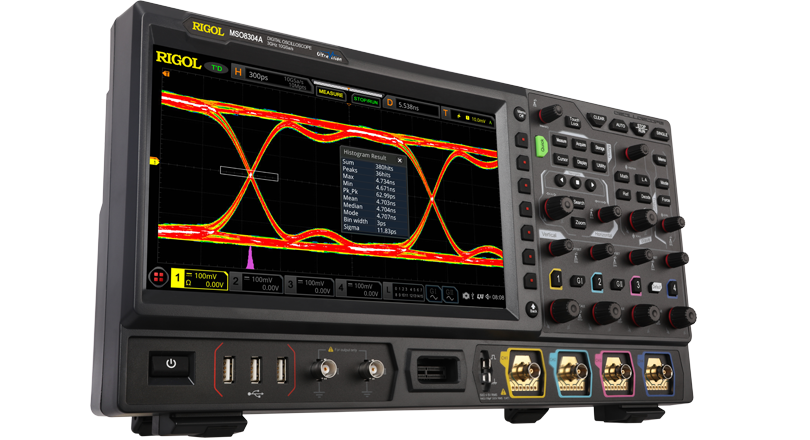

MSO8000A-sarjan ominaisuuksia:

Erinomainen kaistanleveys ja näytteistysnopeus

MSO8000A-sarjan digitaalinen oskilloskooppi tarjoaa suurimman 3 GHz:n analogisen kaistanleveyden ja 10GSa/s:n näytteistysnopeuden. Pienen kaistanleveyden malli voidaan päivittää 3 GHz:iin (yksikanavainen tila) ohjelmiston avulla milloin tahansa, mikä varmistaa, että sinulla on suurempi signaalin tarkkuus ja resoluutio aaltomuodon pienten yksityiskohtien tarkastelemiseksi.

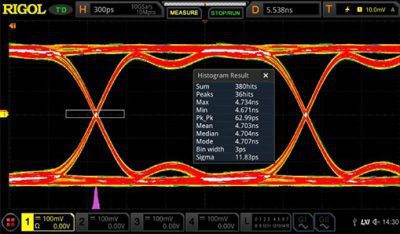

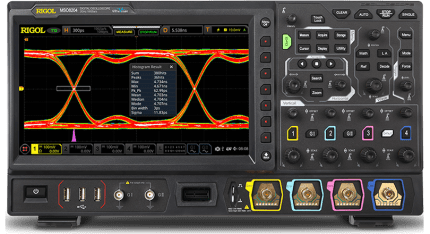

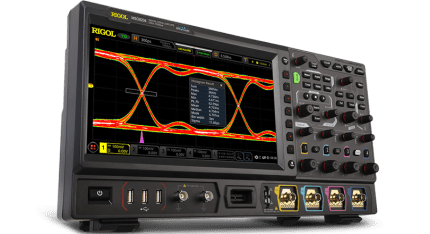

Edullinen ja käytännöllinen Eye Diagram -esitestaus

Oskilloskoopin Eye Diagram -toiminto auttaa näyttämään visuaalisesti digitaalisten signaalien lähetyslaadun, jolloin käyttäjä voi ymmärtää koodien välisten häiriöiden voimakkuuden järjestelmässä ja parantaa järjestelmän suunnittelua. Tilanteissa, jotka vaativat usein digitaalisten signaalien laadunvarmistusta, MSO8000A-sarjan digitaalinen oskilloskooppi Eye Diagram -toiminnolla on hyvä valinta.

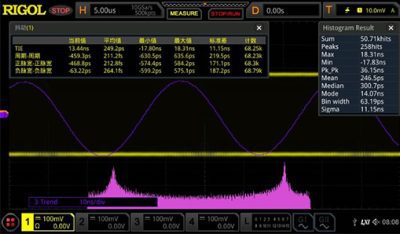

Jitter-analyysitoiminto

MSO8000A-sarjan oskilloskoopin jitter-analyysitoiminnon avulla voidaan mitata ja tilastollisesti analysoida useita peräkkäisiä bittejä kerralla, mikä täydentää tehokkaasti suurten tietomäärien jitter-analyysin.

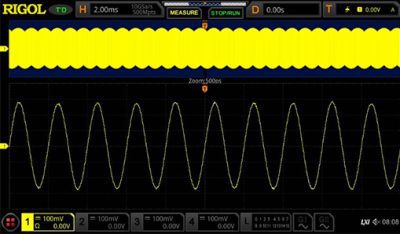

Aaltomuodon sieppausnopeus jopa 600kwfms/s

Aaltomuodon sieppausnopeus (jopa 600 000 wfms/s) voi lyhentää kuollutta aikaa ja helpottaa epäjohdonmukaisuuksien löytämistä signaalista, mikä parantaa huomattavasti  virheenkorjaustehokkuutta.

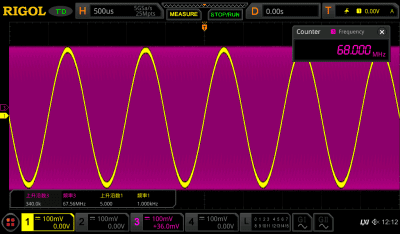

Täyden muistin laitteistomittaus

Tulokset eivät rajoitu enää näytöllä näkyvään aaltomuotoon, vaan tarkkoja tuloksia voidaan silti saada monijaksoisesta, suurtaajuisesta signaalin testauksesta.

500 Mpts:n tallennustila, tallentaa jopa 450 000 kuvaa laitteiston aaltomuodosta

MSO8000A-sarjan vakiona tallennuskapasiteetti on 500 Mpts, ja laitteiston aaltomuodon tallennustoiminto käyttää segmentoitua tallennustekniikkaa. Se voi selektiivisesti kaapata ja tallentaa käyttäjää kiinnostavia signaaleja asettamalla liipaisuehdot ja merkitsemällä kellonajan signaaleihin. Tämä ei ainoastaan takaa kaappauksen tehokkuutta, vaan myös laajentaa entisestään aaltomuodon havainnoinnin kokonaisaikaa.

MSO8000A-sarjan mallit:
