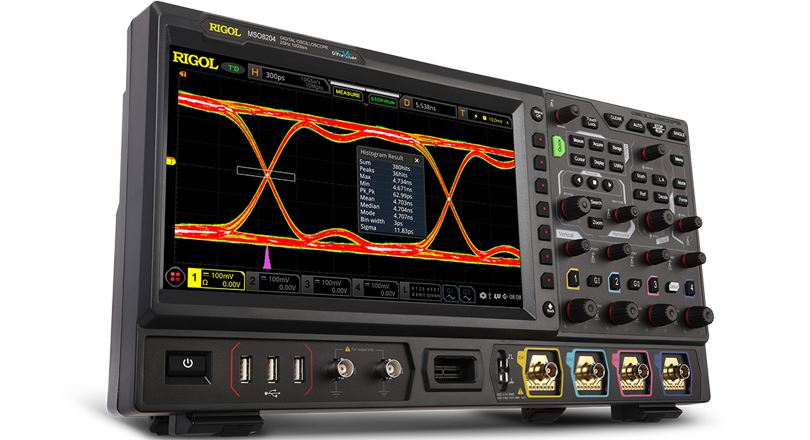

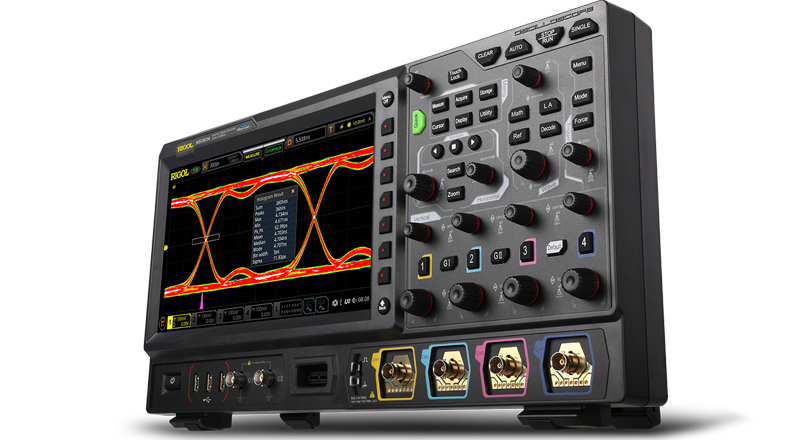

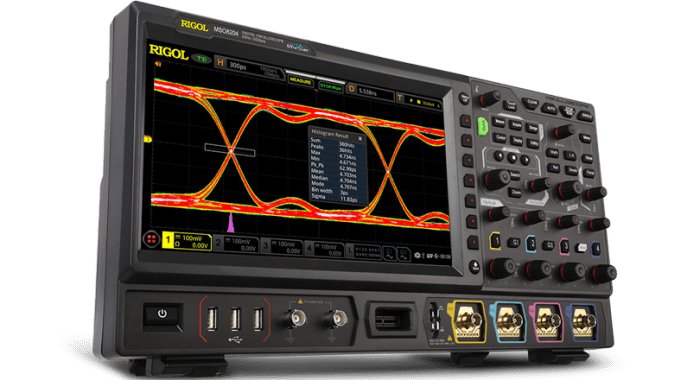

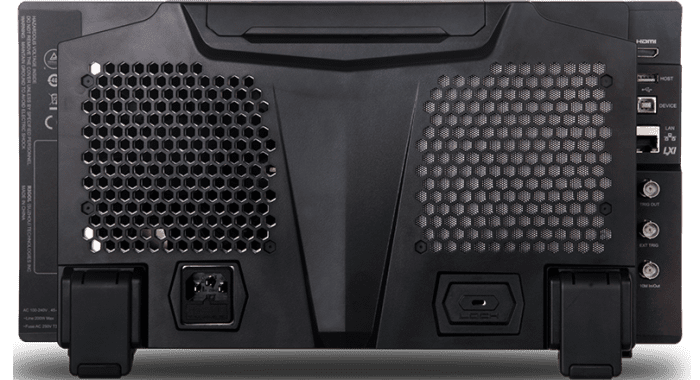

Rigol MSO8064 Digitaalinen oskilloskooppi 600MHz

7199,00€ (9034,75€ sis. alv)

Varasto loppu

Ei enää saatavilla.

SKU MSO8064 Categories Oskilloskoopit, Rigol-oskilloskoopit Tags analogisia kanavia 4, digitaalinen oskilloskooppi, kaistanleveys 600 MHz, MSO8000, näytteistysnopeus 10GSa/s, sekasignaalioskilloskooppi, signaaligeneraattorioptio

Rigol MSO8064 Digitaalinen oskilloskooppi 600MHz

MSO8000-sarjan oskilloskooppi on digitaalinen sekasignaalioskilloskooppi, joka perustuu RIGOLin patentoituun ASIC-siruun ja UltraVision II -teknologiaan.

MSO8064:n ominaisuuksia:

kaistanleveys 600 MHz
4 analogista kanavaa
reaaliaikainen näytteistysnopeus 10 GSa/s
muistin syvyys max. 500 Mpts
aaltomuodon sieppausnopeus 600 000 wfms/s
digitaalisia kanavia 16 (tarvitaan logiikka-anturi)
sisäänrakennettu signaalilähde, 2 kanavaa (optio)

Oskilloskoopilla 3 vuoden takuu.

Tuotepakettiin kuuluu skoopin lisäksi USB-kaapeli (CB-USBA-USBB-FF-150), passiivinen HighZ-mittapää x 4 (RP3500A, 500 MHz), etupaneelin suoja (MSO8000-FPC). Muutokset mahdollisia.

MSO8000-sarjan ominaisuuksia:

Max. 2 GHz:n suorituskyky edistyneille ja sarja-analyysisovelluksille

Luokkansa johtava suorituskyky nykypäivän monimutkaisissa virheenkorjaushaasteissa. Näytteistysnopeus max. 10 Gsa/s. Muistin syvyys max. 500 Mpts. Aaltomuodon sieppausnopeus > 600 000 wf/sec. Jitter- ja Eye Analysis -optio. Tehokkaat haku- ja merkintäominaisuudet.

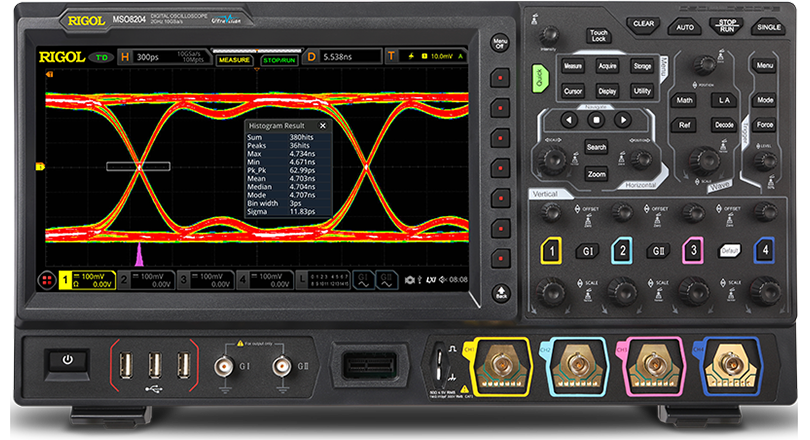

Taloudellinen ja käytännöllinen Eye Diagram -esitesti

Eye Diagram -toiminto auttaa näyttämään visuaalisesti digitaalisten signaalien lähetyslaadun, mikä parantaa järjestelmän suunnittelua.

Optio erilaisten näyttöjen värinäanalyysille

MSO8000-sarja, jossa on MSO8000-JITTER-optio, mahdollistaa Jitter- ja Real Time Eye -analyysin. Tee virheenkorjaus visualisoimalla virhelähteet Eye Diagramin, histogrammin ja jitterin avulla. Yhdistä nämä visualisointityökalut yleisimpien Jitter- ja Eye-parametrien suoriin mittauksiin.

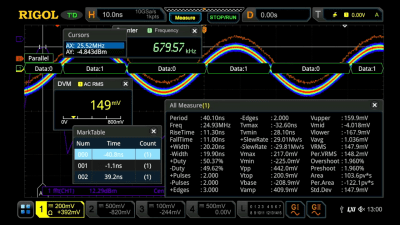

Täyden muistin laitteistomittaus

Mittaus ei enää rajoitu näytöllä näkyviin aaltomuotoihin, vaan tuloksia voidaan silti saada tarkasti monijaksoisen, korkeataajuisen signaalin testaukseen.

Triggaa, dekoodaa ja visualisoi sarjaväyläliikennettä

MSO8000-sarja tarjoaa dekoodauksen jopa 4 sarjaväylällä samanaikaisesti. MSO8000 tarjoaa mahdollisuuden tarkastella liikennettä kattavassa tapahtumataulukossa. Laajennettu väyläluettelo sisältää: RS232/UART, I²C, SPI, LIN, CAN, FlexRay, I²S ja MIL-STD-1553. Lisää tähän yleisimpien sarjaväylien haku- ja merkintäominaisuudet, jotta voit korjata järjestelmiä nopeasti ja helposti.

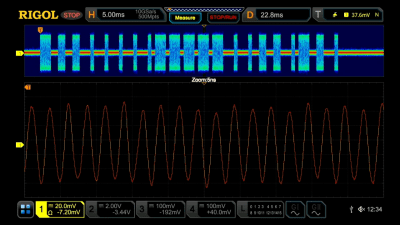

Minimoi ”kuolleen ajan” liipaisutapahtumien välillä ja lisää satunnaisten tapahtumien havaitsemista

Nopeammat aaltomuodon sieppausajat vähentävät ohimenevien tapahtumien visualisointiin kuluvaa aikaa. Suurinta osaa oskilloskoopin ominaisuuksista voidaan käyttää tinkimättä aaltomuodon sieppausnopeuden suorituskyvystä. Tämä mahdollistaa yksityiskohtaisen analyysin suurella signaalitarkkuudella.

Löytää vaikeaselkoisia ongelmia monimutkaisissa digitaalisissa virroissa

MSO8000 tarjoaa jopa 500 Mpts:n muistin samalla, kun näiden näytteiden hyödyntäminen on helpompaa kuin koskaan. MSO8000 tarjoaa täydelliset hakunavigointi- ja aaltojen tallennusominaisuudet.

MSO8000-sarjan mallit:

Malli	Kaistanleveys	Analogiset kanavat	Reaaliaikainen näytteistysnopeus	Max. muistin syvyys	Aaltomuodon sieppausnopeus	Digitaaliset kanavat	Sis.rakennettu signaalilähde
MSO8064	600 MHz	4	10 GSa/s	500 Mpts	600,000 wfms/s	16 (Probe opt.)	25 MHz, 2 CH (opt.)
MSO8104	1 GHz	4	10 GSa/s	500 Mpts	600,000 wfms/s	16 (Probe opt.)	25 MHz, 2 CH (opt.)
MSO8204	2 GHz	4	10 GSa/s	500 Mpts	600,000wfms/s	16 (Probe opt.)	25 MHz, 2 CH (opt.)
