Rigol DSA832-TG Spektrianalysaattori 3,2 GHz (tracking generator)

Name: Rigol DSA832-TG Spektrianalysaattori 3,2 GHz (tracking generator)
Brand: Rigol
SKU: DSA832-TG
Availability: BackOrder

DSA800-sarjan spektrianalysaattorit poikkeuksellisilla ominaisuuksilla ja edulliseen hintaan.

DSA800-sarjan ominaisuuksia:

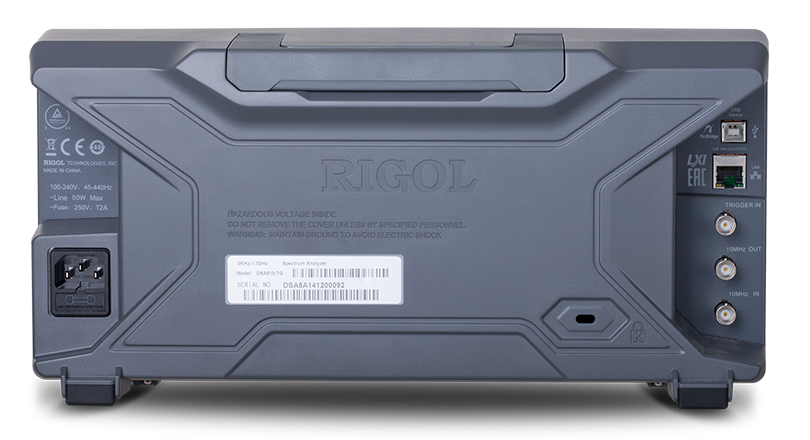

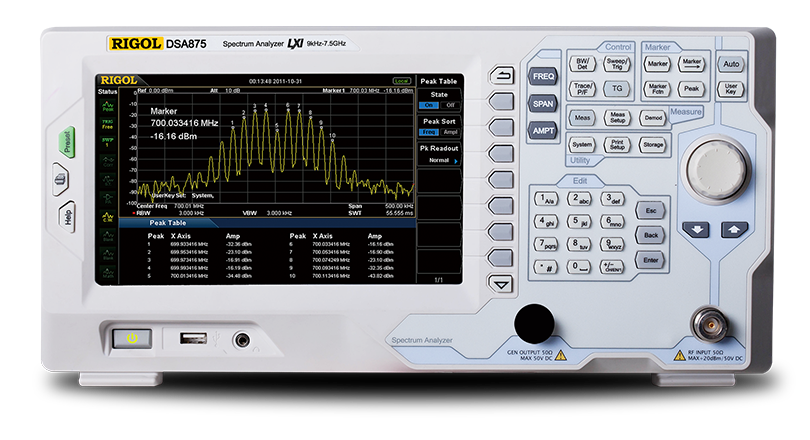

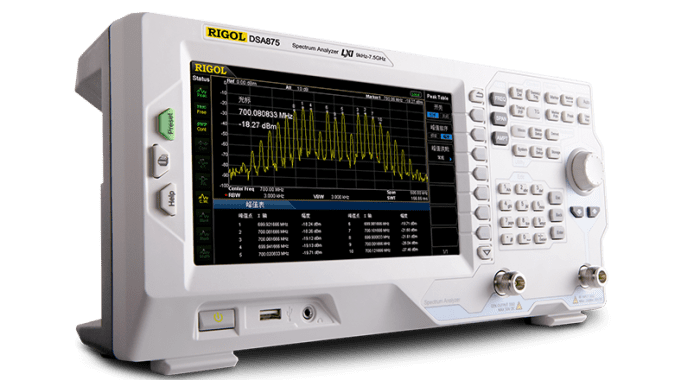

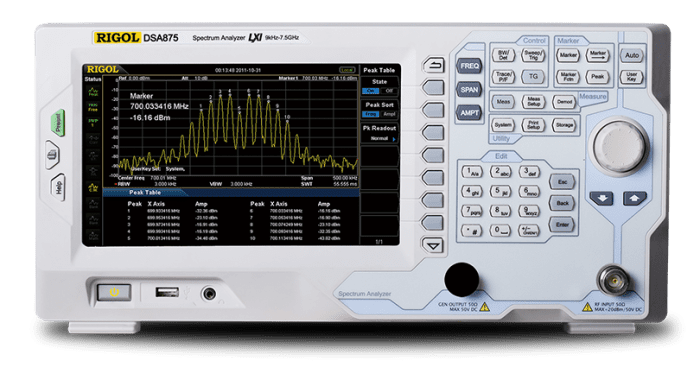

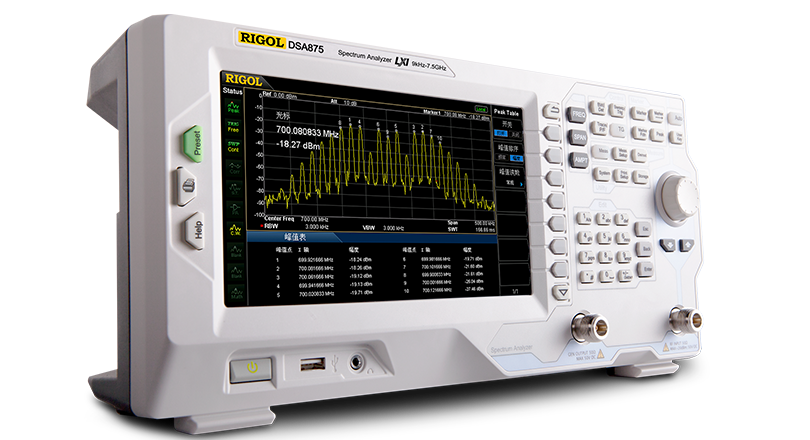

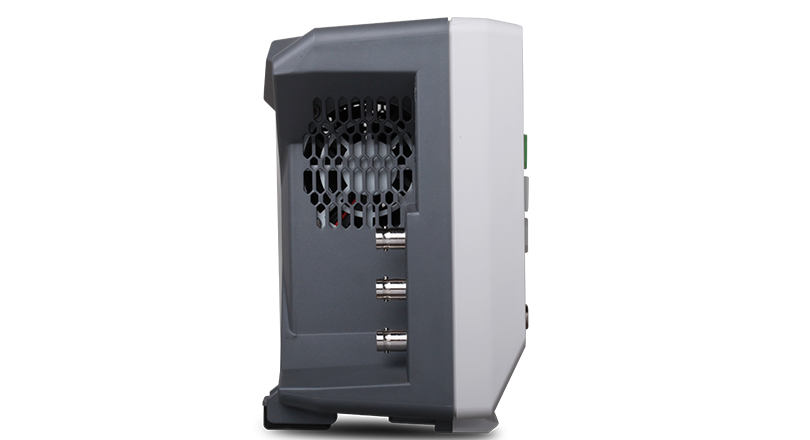

Saatavilla 1,5 GHz – 7,5 GHz:n mallit, joissa osassa on tracking generator (TG), esivahvistin, EMI, VSWR ja muut vaihtoehdot. Huom. kuvissa DSA875.

Täysdigitaalinen IF-tekniikka
Taajuusalue 9 kHz – 7,5 GHz
Min. -161 dBm Näytetty keskimääräinen melutaso (tyyppi)
Min. < -98 dBc/Hz @ 10 kHz Offset Phase Noise
Tason mittauksen epävarmuus < 0,8 dB
10 Hz:n vähimmäisresoluutiokaistanleveys (RBW)
Jopa 7,5 GHz:n seurantageneraattori (DSA8XX/E-TG)
Kehittyneet mittaustoiminnot (optio)
EMI-suodatin ja Quasi-Peak Detector Kit (optio)
VSWR-mittaussarja (optio)
PC-ohjelmisto (optio)
Valinnainen RF TX/RX -harjoitussarja
Valinnaiset RF-lisävarusteet (kaapeli, sovitin, vaimennin, silta…)
Täydellinen liitettävyys: LAN (LXI), USB Host & Device, GPIB (optio)
8 tuuman WVGA (800×480) -näyttö
Kompakti koko, kevyt muotoilu
3 vuoden takuu

DSA800-sarjan mallit:

Malli	Taajuusalue	Description	Vaihekohina	DANL	Tracking source
DSA815	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz	-155dBm (Normalized to 1Hz)	-
DSA815-TG	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz	-155dBm	Kyllä
DSA832	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA832-TG	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm	Kyllä
DSA832E	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA832E-TG	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	Kyllä
DSA875	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA875-TG	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm	Kyllä

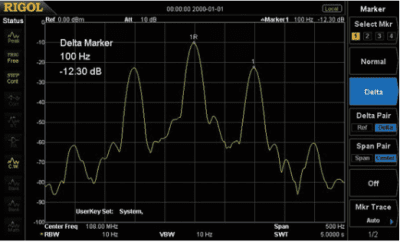

Resoluutiokaistanleveys (RBW) 10 Hz

DSA800 sisältää RF-tekniikan, joka tarjoaa jopa 10 Hz:n resoluution kaistanleveyden. Se erottaa tehokkaasti vierekkäiset, saman amplitudin omaavat signaalit ja parantaa signaalien erottelua.

DANL: -161 Dbm valinnaisella esivahvistimella

Tarkastele matalatehoisia signaaleja (harmoniset, häiriölähteet) ja helpota vianmääritystä pyyhkäisy- ja reaaliaikatilassa.

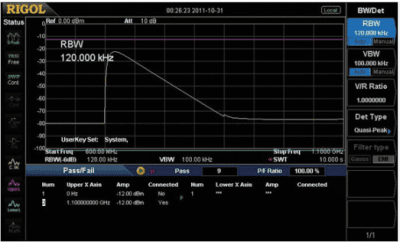

EMI-esivaatimustenmukaisuuden mittaus

EMI-suodatin (6 dB) ja vuotavat huippuarvoilmaisimet (quasi-peak detectors) tekevät EMI-esitestistä/diagnostiikasta tarkempaa täydellisen ohjelmiston ja raporttien luomisen kanssa.

Tracking Source ja VSWR-toiminto

VSWR-mittaustoiminto, tracking generator -malli (-TG), VSWR-silta > jännitteen seisovan aallon suhde (VSWR) ja sen testaus.

UltraSpectrum-ohjelmisto (optio)

Valinnainen UltraSpectrum-ohjelmisto ei vain täydennä spektrianalysaattorin ohjausta, vaan tarjoaa myös tehokkaita näyttö- ja analyysitoimintoja, kuten spektrin ja vesiputouksen (spektrin ajan funktiona).
