Rigol DSA815 Spektrianalysaattori 1,5GHz

Name: Rigol DSA815 Spektrianalysaattori 1,5GHz
Brand: Rigol
SKU: DSA815
Availability: OutOfStock

Rigol DSA815 on suorituskykyinen ja edullinen spektrianalysaattori. DSA815:ssa on ainutlaatuinen laajakuvanäyttö, kompakti muotoilu sekä helppokäyttöinen käyttöliittymä, joten se sopii ihanteellisesti työpöytä- tai kenttäohjelmille RF- ja langattomissa testauksissa ja tuotannossa.

DSA815-spektrianalysaattori tarjoaa mahdollisuuden mitata pienempiä signaaleja digitaalisella IF-suodattimella, mikä mahdollistaa pienemmät kaistanleveysasetukset ja vähentää näkyviä kohinatasoja. DSA815 erottaa myös signaalit, joiden taajuusero on vain 10 Hz. DSA815 sisältää laajan valikoiman vakiotoimintoja, mukaan lukien AM/FM-demodulaation ja esivahvistimen. Lisäksi Rigol tarjoaa erinomaisia optioita, kuten EMI-suodattimen ja vuotavan huippuarvoilmaisimen (EMI-DSA800). Joten ennen seuraavaa vaatimustenmukaisuustestiä tutustu DSA815-spektrianalysaattoriin.

Rigolin spektrianalysaattori, Rigol S1210 EMI-vaatimustenmukaisuuden testausohjelmisto (optio), EMI-suodatin ja vuotava huippuarvoilmaisin (optio, EMI-DSA800) ja EMC-vaatimustenmukaisuuden testauslaitteet (optio) (lähikentän mittapäät, NFP-3) muodostavat tehokkaan ja edullisen järjestelmän EMC-vaatimustenmukaisuustesteihin. Siksi tämän tuotteen hankinta on osa tehokasta riskienhallintastrategiaa ja potentiaalisesti säästää pienen omaisuuden ja ehkäisee projektin viivästymistä.

Rigol DSA815:n ominaisuuksia:

9 kHz – 1,5 GHz taajuusalue
Tyypillinen -155 dBm näytetty keskimääräinen kohinataso (DANL) (normalisoitu 1 Hz:iin)
Vaihekohina -80 dBc / Hz @ 10 kHz
Kokonaisamplitudin epävarmuus <0,4 dB
10 Hz:n vähimmäistarkkuuskaistanleveys (RBW)
HUOM! Laitteeseen asennettu kokeiluoptiot (voimassa 36 tuntia): AMK-DSA800, EMI-DSA800 ja VSWR-DSA800.

PC-ohjelma-aktivointi:

Ultra Spectrum

Spektrianalysaattorilla 3 vuoden takuu.

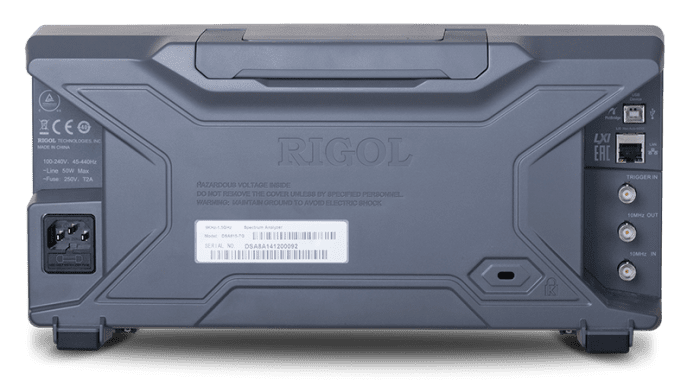

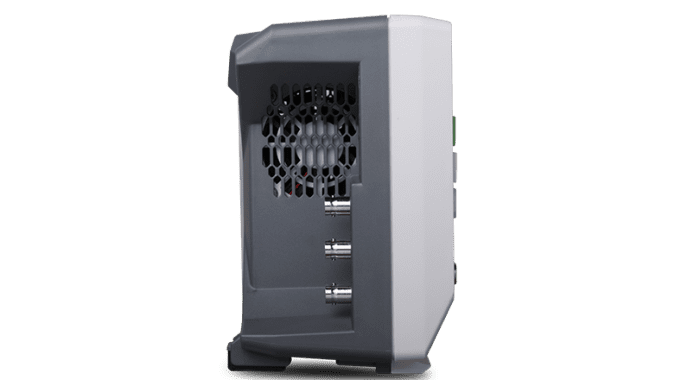

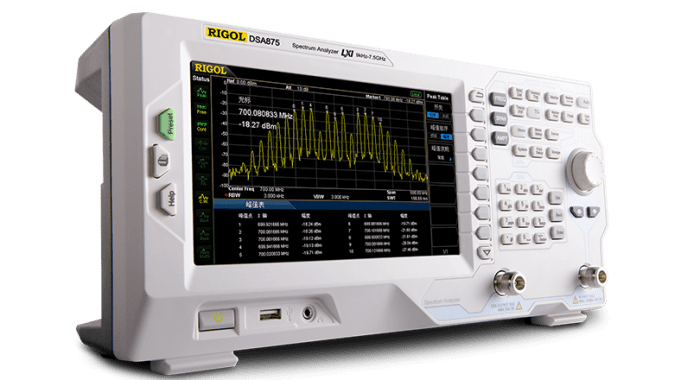

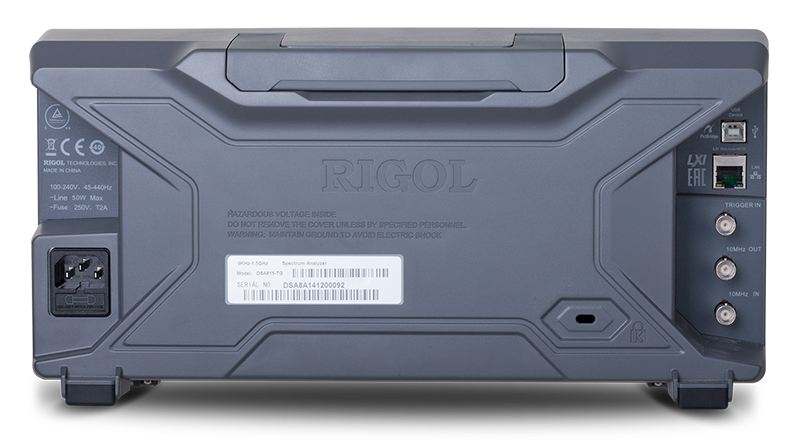

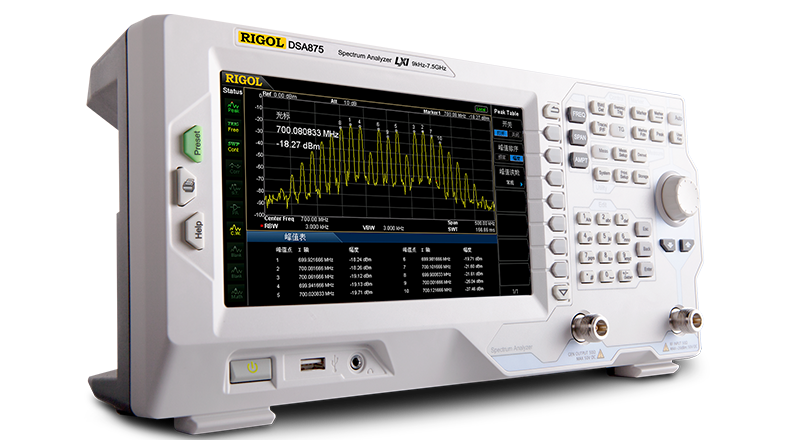

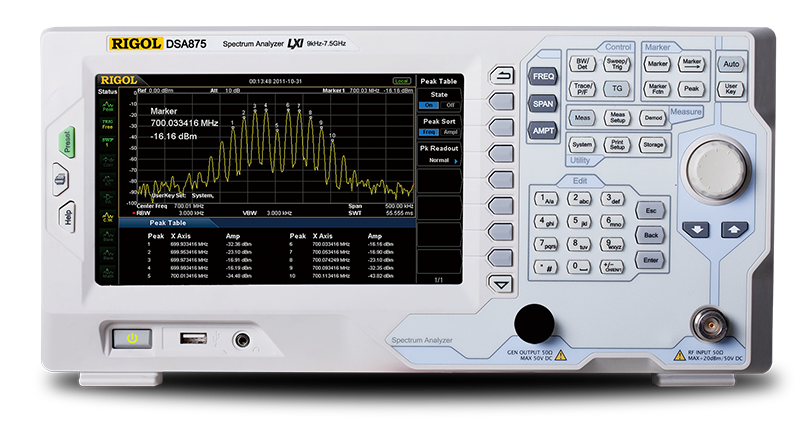

Huom. tuotekuvissa DSA875.

Taajuusalue	9kHz – 1.5GHz
DANL	-155dBm, typical
Vaihekohina	-80dBc/Hz @10kHz offset, typical
Kokonaisamplitudin epävarmuus	<0.4 dB
Vähimmäistarkkuuskaistanleveys (RBW)	10Hz
Liitännät	USB host & device, LAN, GPIB (optional)
Liipaisulähde	Free Run, Video, External
Ulkoinen liipaisutaso	5 V TTL
Mitat	Leveys X Korkeus X Syvyys (361.6 mm X 178.8 mm X 128 mm) ;
Paino	4.25 kg

DSA800-sarjan ominaisuuksia:

Resoluutiokaistanleveys (RBW) 10 Hz

DSA800 sisältää RF-tekniikan, joka tarjoaa jopa 10 Hz:n resoluution kaistanleveyden. Se erottaa tehokkaasti vierekkäiset, saman amplitudin omaavat signaalit ja parantaa signaalien erottelua.

DANL: -161 Dbm valinnaisella esivahvistimella

Tarkastele matalatehoisia signaaleja (harmoniset, häiriölähteet) ja helpota vianmääritystä pyyhkäisy- ja reaaliaikatilassa.

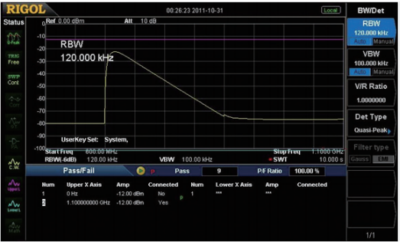

EMI-esivaatimustenmukaisuuden mittaus

EMI-suodatin (6 dB) ja näennäishuipputunnistimet (quasi-peak detectors) tekevät EMI-esitestistä/diagnostiikasta tarkempia täydellisen ohjelmiston ja raporttien luomisen kanssa.

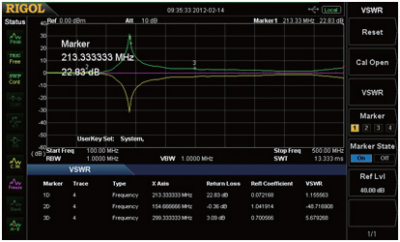

Tracking generator (TG) ja VSWR-toiminto

DSA800-sarja VSWR-mittaustoiminnolla, tracking generatorin sisältävällä mallilla (-TG) sekä VSWR-sillalla jännitteen seisovan aallon suhteen testausta varten.

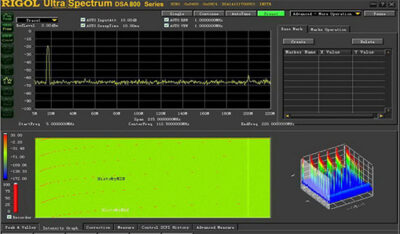

UltraSpectrum-ohjelmisto (optio)

Valinnainen UltraSpectrum-ohjelmisto ei ainoastaan täydennä spektrianalysaattorin ohjausta, vaan se tarjoaa myös tehokkaita näyttö- ja analyysitoimintoja, kuten spektrin ja vesiputouksen.

DSA800-sarjan mallit:

Malli	Taajuusalue	RBW	Vaihekohina	DANL	Tracking source
DSA815	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz	-155dBm (Normalized to 1Hz)	-
DSA815-TG	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz	-155dBm	Kyllä
DSA832	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA832-TG	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm	Kyllä
DSA832E	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA832E-TG	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	Kyllä
DSA875	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm (Normalized to 1Hz)	-
DSA875-TG	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz	-161dBm	Kyllä
