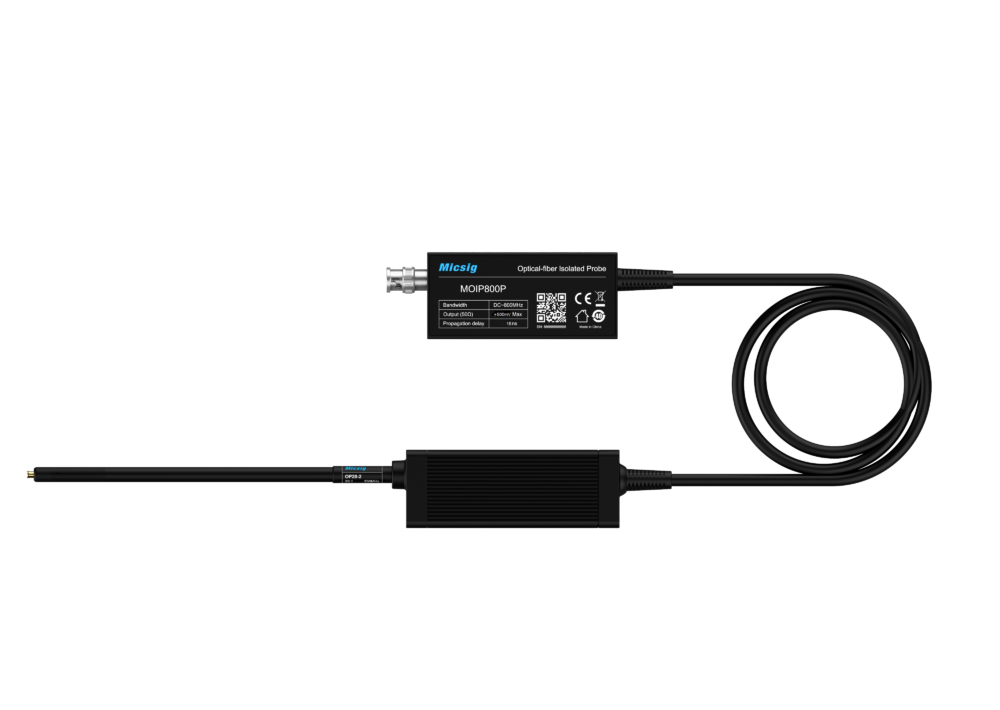

Micsig SigOFit MOIP800P Valokuitueristetty mittapää 800MHz

Name: Micsig SigOFit MOIP800P Valokuitueristetty mittapää 800MHz
Brand: Micsig
SKU: MOIP800P
Availability: BackOrder

SigOFit MOIP-sarjan ominaisuuksia:

Erinomainen CMRR

SigOFIT-anturilla on korkein yhteismuotoisen signaalin vaimennus eli CMRR: jopa 128 dB 100 MHz:llä, yli 100 dB 1 GHz:llä.

Suurin tarkkuus

SigOFITin valokuitueristetty anturi tarjoaa suurimman signaalin testitarkkuuden. Sillä on erinomaiset amplitudi-taajuusominaisuudet, DC-vahvistuksen tarkkuus ≤1% sekä kohina ≤ 0,45 mVrms. Nollapoikkeama<0,1% (toimii 5 min myöhemmin), vahvistuksen liukuma myös <1%.

Paras mittapää kolmannen sukupolven puolijohteisiin

SiC & GaN -laite voi vaihtaa korkeita jännitteitä muutamassa nanosekunnissa, signaalissa voi olla suuren energian korkeataajuisia harmonisia aaltoja.

Suurimmallakin kaistanleveydellä SigOFIT-anturissa on edelleen lähes 100 dB:n CMRR, joka vaimentaa täydellisesti korkeataajuisen yhteismoodin kohinan aiheuttaman värähtelyn, ei tarpeettomia komponentteja. Paras valinta 3. sukupolven puolijohteiden testaukseen ja mittaukseen.

GaN:n turvallinen testaus

SigOFIT-anturin mittausjohdot ovat lyhyitä ja koaksiaalikaapelilähetyksellä tulokapasitanssi on niinkin alhainen kuin 1pF minimi. GaN:n testaus on siten erittäin turvallista.

Todellinen optinen eristystekniikka

Laserit lähettävät signaaleja + virtaa kuidun kautta (ei paristoja, virtalähde on puhtaampaa), toteuttaa jatkuvaa testausta 365 päivän ajan.

Laaja mittausalue

Toisin kuin perinteiset differentiaalianturit, jotka voivat testata vain suurjännitesignaaleja, SigOFIT-anturia voidaan käyttää eri vaimenninkärkien kanssa differentiaalimuotoisten signaalien testaamiseen välillä ±0,01 V – ±6250 V ja saavuttaa täyden alueen ulostulo sekä erittäin korkea signaali-kohinasuhde.

Tehokas ja edullinen

Nopein vaste, voidaan testata heti virran kytkemisen jälkeen; AutoZero on valmis alle 1 sekunnissa, varmistaa tarkan signaalin ulostulon reaaliajassa.

Sovellukset

* Moottorikäytön, tehonmuuntimen, elektronisen liitäntälaitteen suunnittelu

* GaN, SiC, IGBT Half/Full Bridge -laitteiden suunnittelu

* Invertterin, UPS:n ja kytkentävirtalähteen suunnittelu

* Turvatesti korkeajännitteisille ja suuren kaistanleveyden sovelluksille

* Teholaitteen arviointi

* Nykyiset shunttimittaukset

* EMI- ja ESD-vianmääritys

* Kelluvat mittaukset

Soveltuva oskilloskooppi

Mikä tahansa oskilloskooppi, jossa on standardi BNC-liitäntä ja 50 Ω impedanssi.

MOIP-sarjan mallit:

Malli	MOIP100P	MOIP200P	MOIP350P	MOIP500P	MOIP800P	MOIP1000P
Kaistanleveys	100MHz	200MHz	350MHz	500MHz	800MHz	1GHz
Nousuaika	≤3.5ns	≤1.75ns	≤1ns	≤700ps	≤438ps	≤350ps
CMRR	DC: 180dB 100MHz: 128dB	DC: 180dB 200MHz: 122dB	DC: 180dB 350MHz: 118dB	DC: 180dB 500MHz: 114dB	DC: 180dB 800MHz: 110dB	DC: 180dB 1GHz: 108dB
Differentiaalijännitealue	Standard OP20(MMCX), ±25V Optional OP50(MMCX), ±62.5V Optional OP200(MCX), ±250V Optional OP1000(MCX), ±1250V Optional OP2000(MCX), ±2500V Optional OP5000(LCX), ±6250V		Standard OP20(MMCX), ±25V Optional OP50(MMCX), ±62.5V Optional OP200(MCX), ±250V Standard OP1000(MCX), ±1250V Optional OP2000(MCX), ±2500V Optional OP5000(LCX), ±6250V	Optional OP20(MMCX), ±10V Standard OP50(MMCX), ±25V Optional OP100(MMCX), ±50V Standard OP2000(MCX), ±1000V Optional OP5000(MCX), ±2500V Optional OP10000(LCX), ±5000V
Kohina	<0.45mVrms
DC-vahvistuksen tarkkuus	1%
Yleismoodin jännitealue	85kVpk
Liitännät	Universaali BNC

MOIP800P:n ominaisuuksia:

Kaistanleveys: 800MHz
Nousuaika: ≤438ps
Lähtöjännitealue: ±500mV
Kohina: <450μVrms
Etenemisviive: 16ns (2m fiber length)
Virtalähde: DC 12V
DC-vahvistuksen tarkkuus: 1%
Yhteismoodin jännitealue: 85kVpk
Kuitukaapelin pituus: 2m (kustomoitavissa)
Tuotepakettiin kuuluu lisäksi (muutokset mahdollisia):
- 50X vaimennin OP50-1G
- 2000X vaimennin OP2000-1G
- MMCX-liitin (5 kpl)
- MMCX-koaksiaalikaapeli
- MCX-liitin (5 kpl)
- MCX-koaksiaalikaapeli
- Kantolaukku
- Anturin kiinnitys
- USB type-C
- Virtalähde
- Käyttäjän pikaopas
- Kalibrointitodistus
optioita:
- vaimentavat kärjet (OPXX-1G): OP20-1G, OP50-1G (vakiona MOIP800P-mallissa), OP100-1G, OP2000-1G (vakiona MOIP800P-mallissa), OP5000-1G, OP10000-1G

Valokuitueristetyn mittapään pääyksikön takuu 1 vuosi (pidennettävissä lisämaksusta).

SigOFIT-anturi sisältää korkealaatuisia komponentteja ja sitä tulee käsitellä huolellisesti.
Takuu EI kata valokuitukaapelin vaurioita.
Vakiovarusteet EIVÄT kuulu päälaitteen takuun piiriin.

Esitteet ja manuaalit:

Datasheet – SigOFit Optical-Fiber Isolated Probe

Brochure – SigOFit Optical-Fiber Isolated Probe

Quick Guide – SigOFit Optical-Fiber Isolated Probe

User Manual – SigOFit Optical-Fiber Isolated Probe

Brand

Micsig

Kaistanleveys

800MHz

Nousuaika

≤438ps

CMRR

DC: 180dB 800MHz: 110dB

Differentiaalijännitealue

Optional OP20(MMCX), ±10V Standard OP50(MMCX), ±25V Optional OP100(MMCX), ±50V Standard OP2000(MCX), ±1000V Optional OP5000(MCX), ±2500V Optional OP10000(LCX), ±5000V

Kohina

<0.45mVrms

DC-vahvistuksen tarkkuus

Yleismoodin jännitealue

85kVpk

Liitännät

Universaali BNC

Micsig SigOFit MOIP800P Valokuitueristetty mittapää 800MHz

Uutuus!

Jos tuotetta ei varastossa, toimitusaika noin 2 viikkoa.

Demomittapää MOIP200P 200 MHz saatavilla kokeiltavaksi. Kysy yhteydenottolomakkeella.
