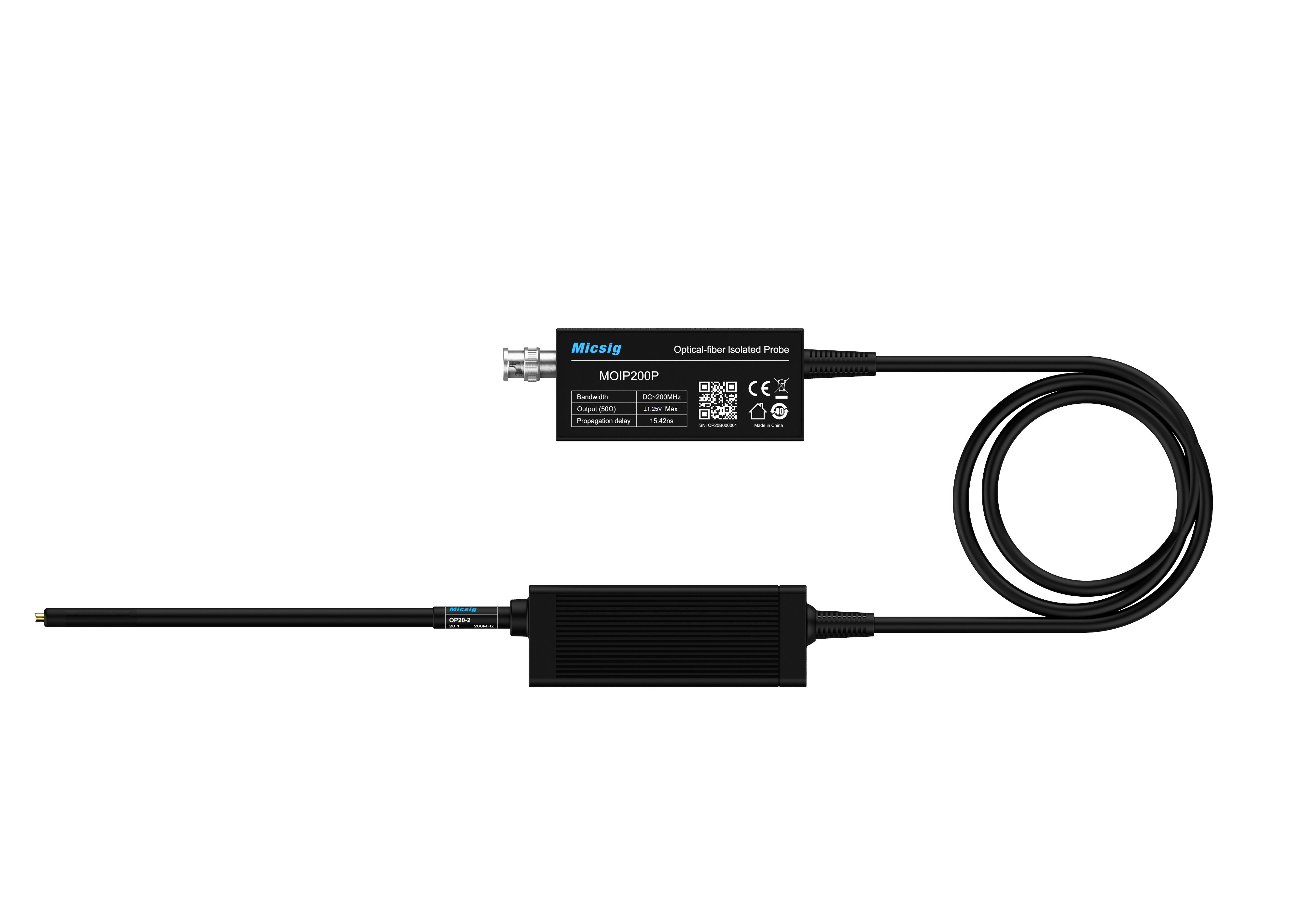

SigOFIT MOIP200P:n (Gen 3) ominaisuuksia:

• Kaistanleveys: 200 MHz
• Nousuaika: ≤ 1,5 ns
• CMRR: DC: 180 dB;
  200 MHz: 122 dB
• Differentiaalinen jännitealue:

  • Optiona OP20(MMCX), ±10V

  • Vakiona OP50(MMCX), ±25V

  • Optiona OP100(MCX), ±50V

  • Optiona OP1000(MCX), ±500V

  • Optiona OP2000(MCX), ±1000V

  • Optiona OP5000(MCX), ±2500V

  • Optiona OP10000(LCX), ±5000V

• Kohina: < 0.3 mVrms
• DC-vahvistuksen tarkkuus: 1%
• Yhteismuotoinen jännitealue: 85 kVpk
• Liitännät: BNC
• Tuotepakettiin kuuluu lisäksi (muutokset mahdollisia):
  • 50X vaimennin
  • MMCX-liitin (5 kpl)
  • MMCX-koaksiaalikaapeli
  • Viisireikäinen MMCX-liitin
  • Kantolaukku
  • Jalusta
  • Virtalähde
  • Käyttäjän pikaopas (EN)
  • Kalibrointitodistus
• katso Micsigin vaimenninkärjet

Valokuitueristetyn mittapään pääyksikön takuu 1 vuosi (pidennettävissä lisämaksusta).

SigOFIT-anturi sisältää korkealaatuisia komponentteja ja sitä tulee käsitellä huolellisesti.
Takuu EI kata valokuitukaapelin vaurioita.
Vakiovarusteet EIVÄT kuulu päälaitteen takuun piiriin.

SigOFit MOIP-sarjan ominaisuuksia:

Kolmannen sukupolven Micsig SigOFIT™ MOIP-sarja, valokuitueristetty optinen mittapääsarja, tarjoaa kaistanleveysalueen 200 MHz:stä 1,2 GHz:iin, mikä mahdollistaa differentiaalimittaukset ±0,01 V:sta ±20 kV:iin. Micsigin ainutlaatuiseen SigOFIT™-teknologiaan perustuva MOIP-sarja tarjoaa poikkeuksellisen korkean CMRR-suhteen (jopa 128 dB 100 MHz:n taajuudella), jopa 85 kV:n eristysjännitteen ja erittäin alhaisen kohinatason (alle 0,45 mVrms). Se paljastaa signaalien todellisen luonteen koko kaistanleveydellään ja toimii luotettavana vertailukohtana muiden jännitemittapäiden mittaamien signaalien tarkkuuden varmistamisessa.

Erinomainen CMRR

SigOFIT-anturilla on korkein yhteismuotoisen signaalin vaimennus eli CMRR: jopa 128 dB 100 MHz:llä.

Kalibrointivapaa testauksen aikana

Reaaliaikainen optisen tehon kompensointi varmistaa jatkuvan ja tarkan aaltomuodon tuoton monimutkaisissa 24/7-mittausympäristöissä ilman manuaalista kalibrointia.

Suurin tarkkuus

SigOFITin valokuitueristetty anturi tarjoaa suurimman signaalin testitarkkuuden. Sillä on erinomaiset amplitudi-taajuusominaisuudet, DC-vahvistuksen tarkkuus ≤1% sekä kohina ≤ 0,45 mVrms. Nollapoikkeama <0,1% (toimii 5 min. myöhemmin), vahvistuksen poikkeama myös <1%.

Paras mittapää kolmannen sukupolven puolijohteisiin

SiC- ja GaN-komponentit kykenevät kytkemään korkeita jännitteitä muutamassa nanosekunnissa ja tuottamaan erittäin korkeaenergisiä, korkeataajuisia yliaaltoja. Jopa suurimmalla kaistanleveydellään SigOFIT-mittapää säilyttää yli 100 dB:n yhteismuotoisen vaimennussuhteen (CMRR) ja vaimentaa tehokkaasti korkeataajuisen, yhteismuotoisen häiriön aiheuttamat värähtelyt, mikä tekee siitä parhaan valinnan kolmannen sukupolven puolijohteiden testaukseen ja mittaukseen.

GaN:n turvallinen testaus

SigOFIT-anturin mittausjohdot ovat lyhyitä ja hyödyntävät koaksiaalikaapelisiirtoa, minkä ansiosta tulokapasitanssi on vain 1 pF (minimissään). GaN:n testaus on siten erittäin turvallista.

Todellinen optinen eristystekniikka

Laserit lähettävät signaaleja + virtaa kuidun kautta (ei paristoja, virtalähde on puhtaampaa), toteuttaa jatkuvaa testausta 365 päivän ajan.

Laaja mittausalue

Toisin kuin perinteiset differentiaalimittapäät, jotka voivat testata vain suuren jännitteen signaaleja, SigOFIT-mittapäätä voidaan käyttää eri vaimenninkärkien kanssa differentiaalimuotoisten signaalien testaamiseen välillä ±0.01V – ±20kV, ja se voi saavuttaa täyden alueen ulostulon sekä erittäin korkean signaali-kohinasuhteen.

Tehokas ja edullinen

Nopein vaste, voidaan testata heti virran kytkemisen jälkeen; AutoZero on valmis alle 1 sekunnissa, varmistaa tarkan signaalin ulostulon reaaliajassa.

Sovellukset

* Moottorikäytön, tehonmuuntimen, elektronisen liitäntälaitteen suunnittelu

* GaN, SiC, IGBT Half/Full Bridge -laitteiden suunnittelu

* Invertterin, UPS:n ja kytkentävirtalähteen suunnittelu

* Turvatesti korkeajännitteisille ja suuren kaistanleveyden sovelluksille

* Teholaitteen arviointi

* Nykyiset shunttimittaukset

* EMI- ja ESD-vianmääritys

* Kelluvat mittaukset

Soveltuva oskilloskooppi

Mikä tahansa oskilloskooppi, jossa on standardi BNC-liitäntä ja 50 Ω:n impedanssi.

MOIP-sarjan mallit (Gen 3):
