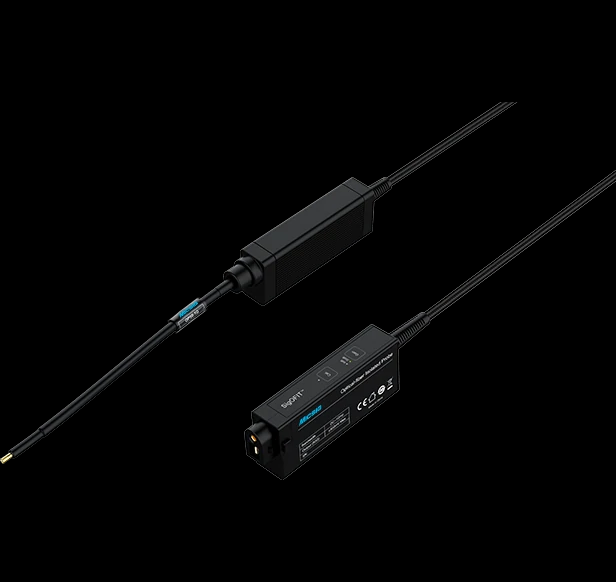

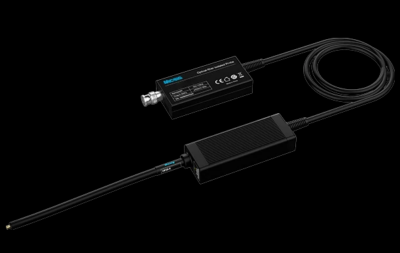

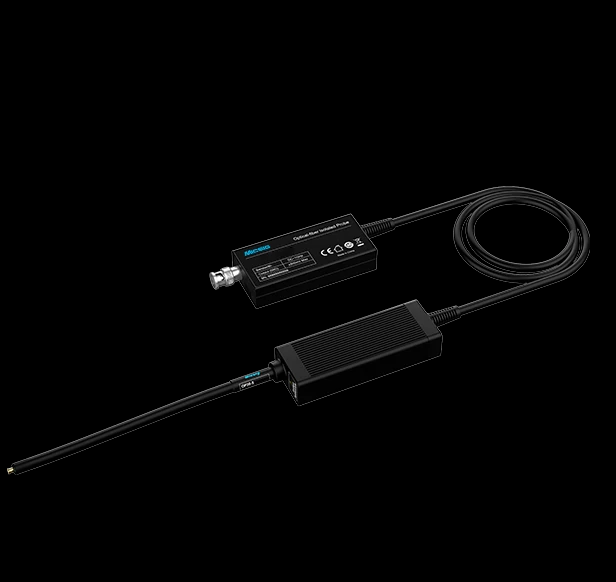

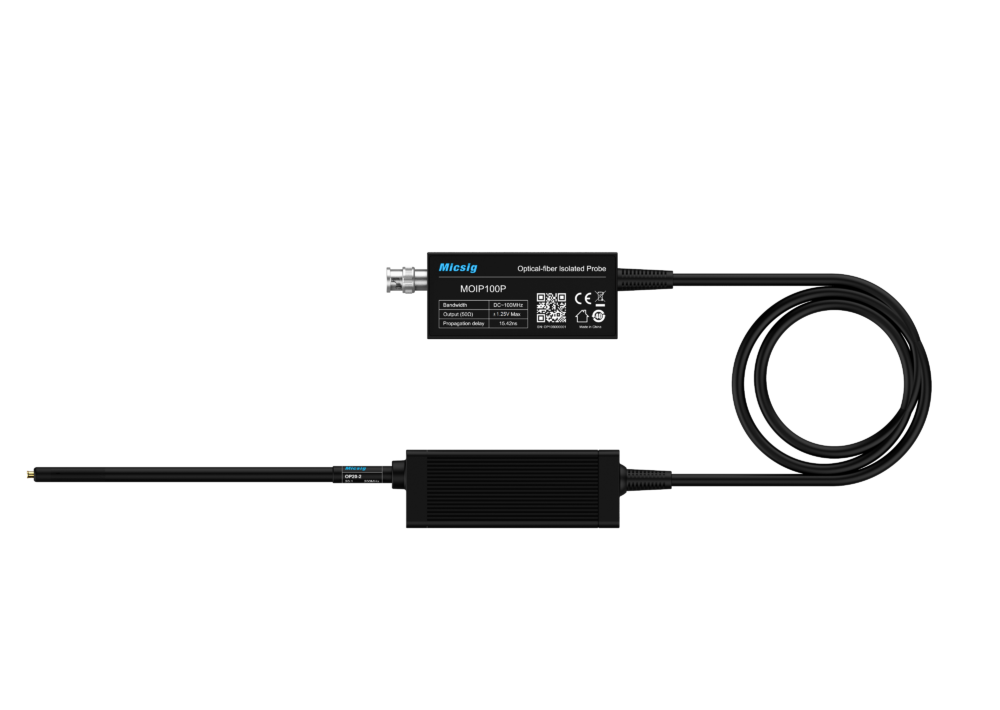

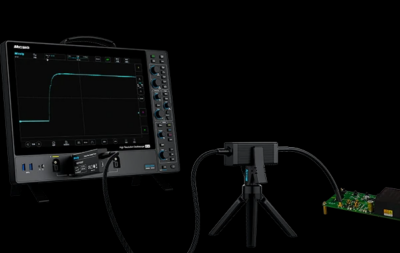

Micsig SigOFit MOIP100P Valokuitueristetty mittapää 100MHz

SigOFit MOIP-sarjan ominaisuuksia:

Erinomainen CMRR

SigOFIT-anturilla on korkein yhteismuotoisen signaalin vaimennus eli CMRR: jopa 128 dB 100 MHz:llä, yli 100 dB 1 GHz:llä.

Suurin tarkkuus

SigOFITin valokuitueristetty anturi tarjoaa suurimman signaalin testitarkkuuden. Sillä on erinomaiset amplitudi-taajuusominaisuudet, DC-vahvistuksen tarkkuus ≤1% sekä kohina ≤ 0,45 mVrms. Nollapoikkeama<0,1% (toimii 5 min myöhemmin), vahvistuksen liukuma myös <1%.

Paras mittapää kolmannen sukupolven puolijohteisiin

SiC & GaN -laite voi vaihtaa korkeita jännitteitä muutamassa nanosekunnissa, signaalissa voi olla suuren energian korkeataajuisia harmonisia aaltoja.

Suurimmallakin kaistanleveydellä SigOFIT-anturissa on edelleen lähes 100 dB:n CMRR, joka vaimentaa täydellisesti korkeataajuisen yhteismoodin kohinan aiheuttaman värähtelyn, ei tarpeettomia komponentteja. Paras valinta 3. sukupolven puolijohteiden testaukseen ja mittaukseen.

GaN:n turvallinen testaus

SigOFIT-anturin mittausjohdot ovat lyhyitä ja koaksiaalikaapelilähetyksellä tulokapasitanssi on niinkin alhainen kuin 1pF minimi. GaN:n testaus on siten erittäin turvallista.

Todellinen optinen eristystekniikka

Laserit lähettävät signaaleja + virtaa kuidun kautta (ei paristoja, virtalähde on puhtaampaa), toteuttaa jatkuvaa testausta 365 päivän ajan.

Laaja mittausalue

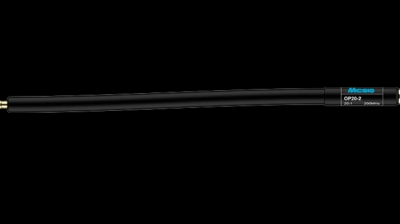

Toisin kuin perinteiset differentiaalianturit, jotka voivat testata vain suurjännitesignaaleja, SigOFIT-anturia voidaan käyttää eri vaimenninkärkien kanssa differentiaalimuotoisten signaalien testaamiseen välillä ±0,01 V – ±6250 V ja saavuttaa täyden alueen ulostulo sekä erittäin korkea signaali-kohinasuhde.

Tehokas ja edullinen

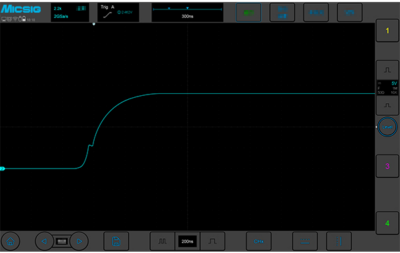

Nopein vaste, voidaan testata heti virran kytkemisen jälkeen; AutoZero on valmis alle 1 sekunnissa, varmistaa tarkan signaalin ulostulon reaaliajassa.

Sovellukset

* Moottorikäytön, tehonmuuntimen, elektronisen liitäntälaitteen suunnittelu

* GaN, SiC, IGBT Half/Full Bridge -laitteiden suunnittelu

* Invertterin, UPS:n ja kytkentävirtalähteen suunnittelu

* Turvatesti korkeajännitteisille ja suuren kaistanleveyden sovelluksille

* Teholaitteen arviointi

* Nykyiset shunttimittaukset

* EMI- ja ESD-vianmääritys

* Kelluvat mittaukset

Soveltuva oskilloskooppi

Mikä tahansa oskilloskooppi, jossa on standardi BNC-liitäntä ja 50 Ω impedanssi.

MOIP-sarjan mallit:
