Aaronia SPECTRAN® V4 DF Handheld

Handheld Direction Finding Solution

Joustava ja monipuolinen laite radiovalvontaan ja vianhakuun. SKU: 107/007.

SPECTRAN® V4 DF on kustannustehokas ja monipuolinen radiovalvontalaite, joka kevyen rakenteensa ansiosta sopii erinomaisesti myös liikkuvaan käyttöön. Se yhdistää suuntauslaitteiden, spektrianalysaattoreiden ja muiden mittauslaitteiden toiminnot, joten se sopii täydellisesti monenlaisiin radiovalvonnan ja häiriöiden havaitsemisen sovelluksiin kentällä.

Sen sovellusalueet vaihtelevat viranomaisten spektrinhallinnasta radiotekniikan kehittämiseen ja analysointiin sekä tieteelliseen tutkimukseen, opetuskokeisiin ja sotilasharjoituksiin radiohäiriöiden havaitsemiseksi ja vaimentamiseksi.

Tärkeimmät ominaisuudet:

• Suuri suuntimisnopeus
• Parannettu tarkkuus suunnanmäärityksessä
• Taajuusalue 20MHz- 6GHz (resoluutio: 1 Hz,  taajuustarkkuus: ±1 ppm)
• Suunta, spektrianalyysi ja EMF-mittaus integroitu
• IF-kaistanleveys / pyyhkäisy:
  • IF-BW: 20 MHz
  • Pyyhkäisynopeus: 10 GHz/s @ 25 kHz
• RBW: 10 Hz – 10 MHz (1:3 askelta)
• Vaimentimen alue: 0–50 dB
• DANL @ 1 GHz:  näytetty keskimääräinen kohinataso -160 dBm/Hz (korkean herkkyyden tila)
• TOI: +14 dBm (tyyp.)
• Vaihekohina: -100 dBc/Hz @ 100 kHz:n offset, 1 GHz
• Amplituditarkkuus: ±1,5 dB
• Näyttö: 5,5″ (720 × 1280)
• Käyttöjärjestelmä: Android
• Liitäntä: USB (Type-C)
• GPS / Kompassi: Integroitu
• Akku: 7,2 V / 3,3 Ah / 23,76 Wh
• Käyttöaika: noin 3 tuntia (kaksoisakku)
• Mitat: 603 × 265 × 153 mm
• Paino: 1,3 kg
• Erinomainen hinta-laatusuhde
• Optimoitu käyttökokemus

6 integroitua sovellusta

• Spektrianalysaattori – Spektrianalyysi
• Kentänvoimakkuuden mittaus – Kentänvoimakkuuden mittaus
• Suunta – Suunta
• Lähestymisäänen haku – Äänisignaalin hakutila
• Saapumiskulma (AoA) – Saapumiskulman määritys
• Kattavuuskartoitus – Kattavuus- ja etäisyyskartoitus
• Valinnainen pyynnöstä ja lisämaksusta: GNSS-häiriöiden etsintä – GNSS-häiriöiden tunnistus
• Valinnainen pyynnöstä ja lisämaksusta: Harhapäästöjen mittaus – Ei-toivottujen päästöjen mittaus

Toimituksen sisältö:

• SPECTRAN® V4 kädessä pidettävä RF-suuntima
• Akku
• Virtasovitin 12 V 2 A
• Virtasovittimen pistokejohto (Yhdysvallat)
• Virtasovittimen pistokejohto (Eurooppa)

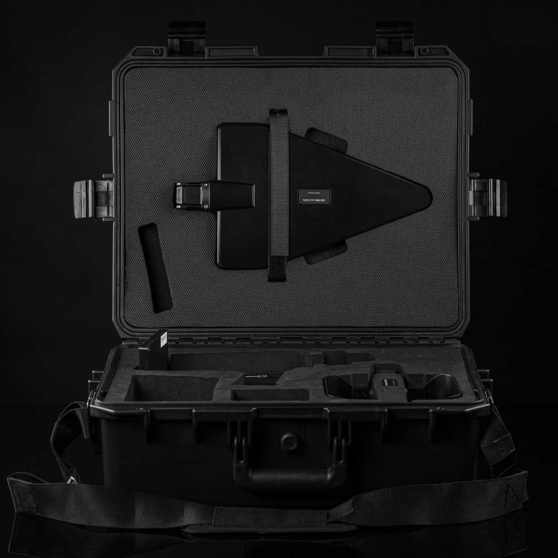

• Musta kuljetuslaukku
• Hihnat

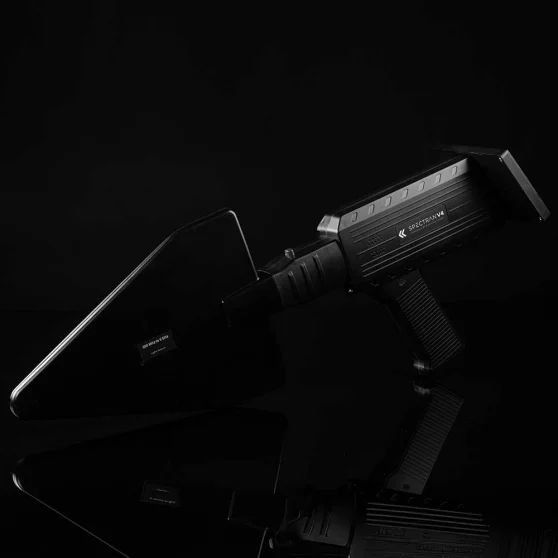

• LogPer-antenni (500 MHz – 6 GHz)

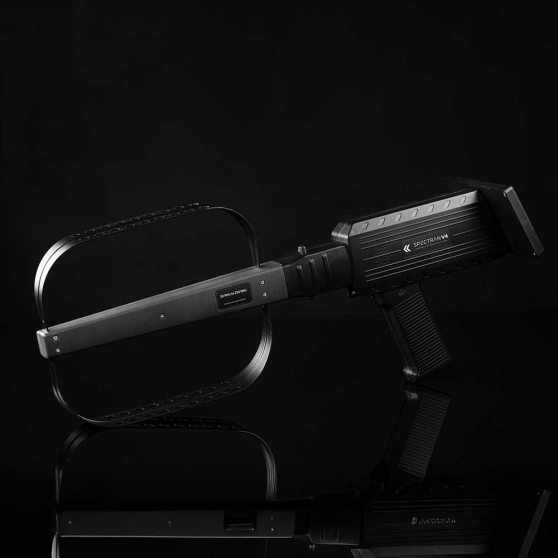

• Suuntasilmukka-antenni nro 1 (20 MHz – 250 MHz)

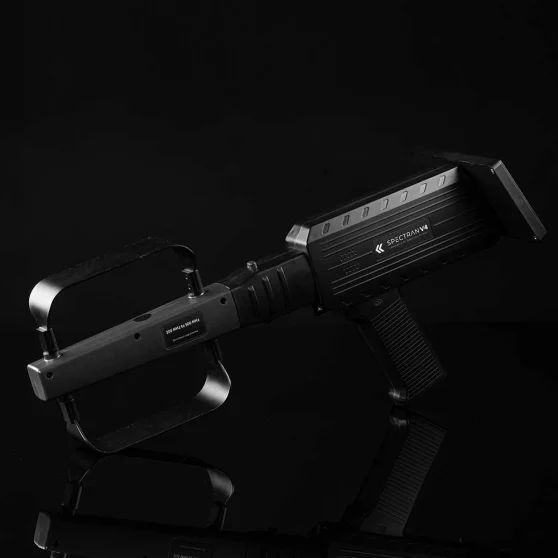

• Suuntasilmukka-antenni nro 2 (200 MHz – 500 MHz)
• Virtalähde DC-ajoneuvosovitin (12 V/5 A)
• USB-C-telakointiaseman jakaja
• Käyttöohje

Kustannustehokas ja monitoiminen

Nopein ratkaisu häiriöiden etsintään!

Integroitu suunnanmittaus mahdollistaa käyttäjälle häiriösignaalin suunnan nopean ja tarkan määrittämisen. Suuntalaitetta pidetään vaakasuorassa asennossa. Ennen toimenpiteen aloittamista sisäinen elektroninen kompassi on kalibroitava kiertämällä laitetta kerran 360°.

Sitten:

1. Kytke suuntatila päälle
2. Käännä noin … nopeudella 2 sekuntia kierrosta kohden
3. Sammuta suuntimistila lopussa

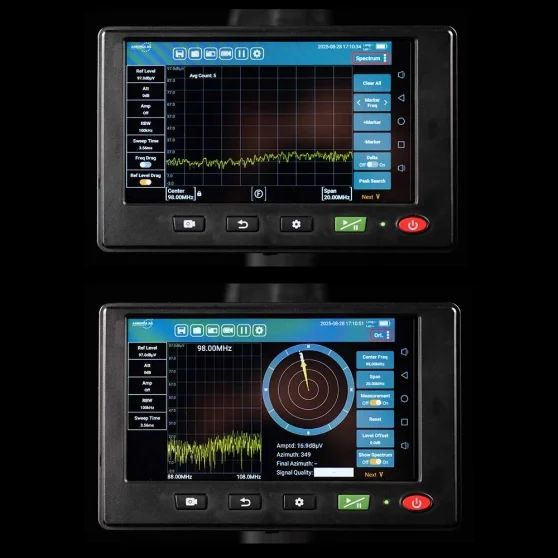

Käyttöliittymä näyttää sitten suuntimistutkakaavion, joka näyttää:

1. Keltainen (Atsimuutti): antennin nykyinen reaaliaikainen suunta
2. Punainen (Vahvistus): laskettu kulma, josta häiriösignaali todellisuudessa saapuu

Huomautus kulman esityksestä:
Kompassi on määritelty siten, että 0° = pohjoinen (N).  Asteikko kasvaa myötäpäivään 359°:een asti.
