Tekbox TBVC-SF6 VNA-kalibrointisarja 2.5mm/SMA-naaras 6GHz

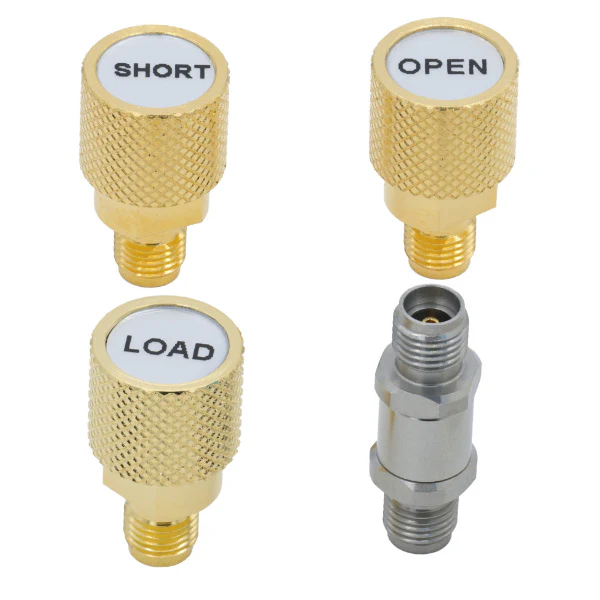

TBVC-SF6 on 2,5 mm/SMA-yhteensopiva kalibrointisarja vektoripiirianalysaattoreille. Sisältää: Open, Short, Load ja Through. Käytetään OSLT-kalibrointiin taajuusalueella DC-6 GHz.

TEKNISET TIEDOT:

Load:

2,5 mm:n uros
Z = 50 Ω
Heijastushäviö > 30 dB

Short:

2,5 mm:n naaras
Z = 50 Ω
Viive = 48,586 ps
Häviö = 7,08 GΩ/s
L 0 = 5,59 pH
L 1 = -8,5598e-21 H/Hz
L 2 = -3,092e-31 H/Hz2
L 3= -1,77e-42 H/Hz3

Through:

2,5 mm:n naaras
Z = 50 Ω
Häviö = 6,24 GΩ/s
Viive = 75,17 ps

Open:

2,5 mm:n naaras
Z = 50 Ω
Viive = 46,378 ps
Häviö = 6,14 GΩ/s
C0 = 4,1 fF
C1 = 6,4125e-24 F/Hz
C2 = -2,78e-35 F/Hz²
C3 = -2,593e-44 F/Hz³
