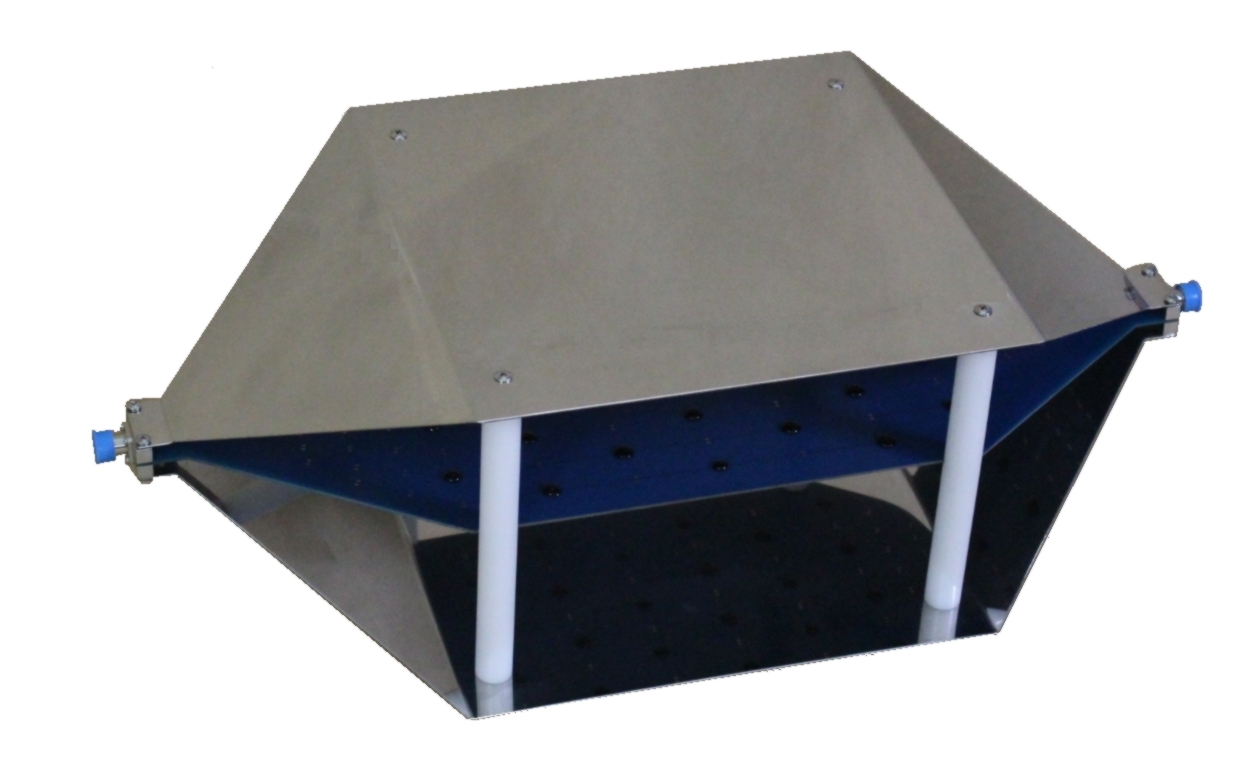

Tekbox TBTC2 – Avoin TEM-kammio EMC-testaukseen 100mm

Tämä tuote on yhteensopiva teltan TBST86/49/45/2 kanssa.

Säteilypäästötestit suoritetaan tyypillisesti kaiuttomissa kammioissa käyttäen antenneja säteilevien signaalien poimimiseen. Kaistanleveysrajoitusten vuoksi koko taajuusalueen kattamiseksi tarvitaan useita antenneja. Lisäksi se vaatii paljon tilaa, ja standardinmukaiseen kokoonpanoon kuuluvien laitteiden kustannukset ovat valtavat.

Pienen tai keskisuuren yrityksen insinöörin on yleensä luotettava kokemukseensa ja parhaisiin käytäntöihin suunnitellakseen EMC-yhteensopivan tuotteen. Siitä huolimatta on arvioitu, että yli 50 % tuotteista epäonnistuu testissä ensimmäisellä kerralla. Aina kun insinööri lähettää uuden tuotteen vaatimustenmukaisuustestaukseen, se on kuin osuma pimeyteen. Epäonnistuminen on erittäin kallista. Uudelleentestauskustannukset ovat korkeat, ja myös projektin aikataulu ja markkinoilletulo viivästyvät.

Tarvitaan edullinen, oma laboratorio, joka mittaa säteilypäästöjä ennen vaatimustenmukaisuustestausta. TEM-kammio on oikea laite säteilypäästöjen pöytätestaukseen. Tekbox kehitti TBTC:n kattamaan koko taajuusalueen 2 GHz:iin asti ja olemaan käytettävissä myös sitä suuremmilla taajuuksilla. Yhdessä spektrianalysaattorin kanssa tuotteita voidaan testata ennen EMC:hen liittyviä suunnittelumuutoksia ja niiden jälkeen. TEM-kammiolla varustettu laitteisto ei anna täsmälleen samoja kvantitatiivisia tuloksia kuin sertifioidussa testauslaitoksessa tehty mittaus, mutta se antaa erinomaisen kuvan siitä, kärsiikö suunnittelu liiallisesta säteilykohinasta vai ei. Suunnittelija näkee selvästi, paransivatko vai heikensivätkö hänen tekemänsä muutokset EMC-suorituskykyä vai pysyivätkö ne ennallaan. TBTC1 poistaa arvailun.

TEM-kammio on liuskajohtolaite elektronisten laitteiden säteilypäästöjen ja häiriönsietokyvyn testaamiseen. Se ei korvaa kaiuttomassa kammiossa tehtäviä mittauksia, mutta koonsa ja kustannustensa vuoksi se on kätevä vaihtoehto kaiuttomassa kammiossa tehtäville mittauksille.

TEM-kammio koostuu väliseinästä, keskiosan johtavasta nauhasta ja maahan kytketyistä seinistä. Geometria on suunniteltu esittämään 50 Ω:n liuskajohtoa. Testattava laite (DUT) sijoitetaan pohjaseinän ja väliseinän väliin.

TBTC on niin sanottu ”avoin TEM-kammio”, jossa ei ole sivuseiniä testattavan laitteen kätevää sijoittamista varten. Se saattaa poimia radiotaajuista taustakohinaa, joka voidaan kuitenkin ottaa huomioon mittaamalla kammion lähtösignaali ennen testattavan laitteen käynnistämistä.

TBTC:llä on parempi taajuusvaste verrattuna samankokoisiin, standardikokoisiin TEM-kammioihin. TEM-kammiot kärsivät korkeamman asteen aaltomuodoista, jotka rajoittavat käytettävissä olevaa kaistanleveyttä. TBTC:n ainutlaatuinen suunnitteluominaisuus toteuttaa vastuksen, joka on kohtisuorassa aallon haluttuun etenemissuuntaan nähden. Tämän seurauksena korkeamman asteen aaltomuodot ja resonanssit vaimenevat.

Laite toimitetaan yhdessä 50Ω/25W:n RF-päätteen ja DC-lohkon kanssa spektrianalysaattorin tai RF-vastaanottimen tulon suojaamiseksi. Lisäksi mukana tulee N-uros-N-uros -koaksiaalikaapeli.

Technical Data:

TBTC2 TEM cell

dimensions:
Length: 636 mm
Width: 300 mm
Height: 205 mm
Septum height: 100 mm

Rectangular area under the septum: 23 cm x 28 cm x 10 cm

TEM cell connectors: N-female
Nominal cell impedance: 50 Ohm
Wave impedance: 377 Ohm
Maximum RF input power: 25W (limited by supplied 50 Termination)
Input return loss: S11 up to 800 MHz < -15dB, up to 1.5 GHz < -10dB, up to 3GHz < -14dB
Transmission loss: up to 800 MHz < 1 dB, up to 1.15 GHz < 3dB

DC-Block 50V-6GHz-N
Connectors: N-Male/Female
Nominal impedance: 50 Ohm
Max. continuous RF power: 2W
Max. continuous RF voltage: 50V RMS
Frequency: 500kHz to 6 GHz
VSWR: ≤ 1.2

RF-Termination 50Ω-3GHz-25W-N
Connector: N-Male
Nominal impedance: 50 Ohm
Max. continuous RF power: 25W
Frequency: DC to 3 GHz
VSWR: ≤ 1.2
Third order intermodulation: ≤ 120 dBc
