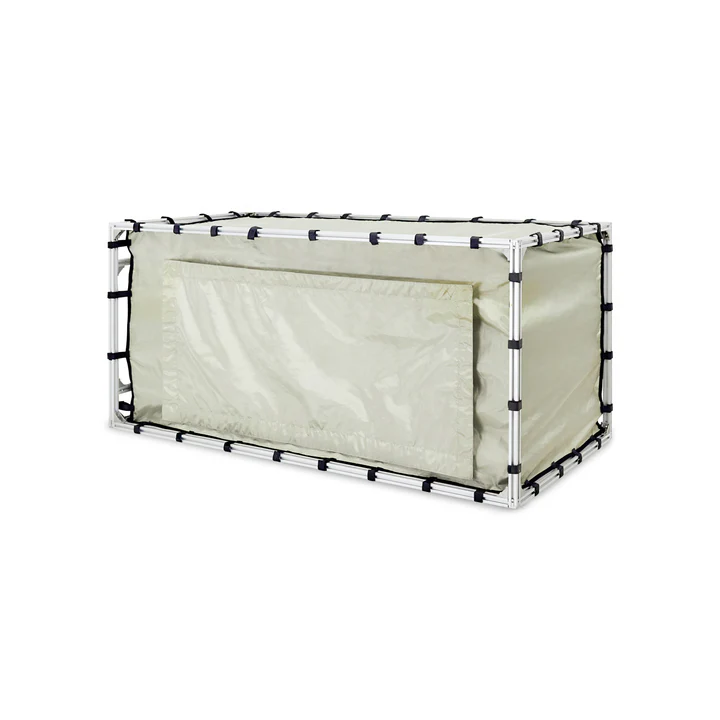

Tekbox TBST86/49/45/1-B Suojateltta

TBST-86/49/45/1-B on suojateltta, joka on suunniteltu vaimentamaan ympäristön häiriöitä EMC-vaatimustenmukaisuusmittausten aikana. 86 cm x 49 cm x 45 cm:n kokoisena teltta sopii Tekboxin TBTC0/1/2:lle ja kaikille Tekboxin LISN-järjestelmille.

Suojateltta koostuu kahdesta johtavasta kangaskerroksesta. Sitä tukevat jäykät alumiiniprofiilit. Sivussa olevassa suodatinpaneelissa on kaksi 240 V/10 A DC-suodatinta ja neljä koaksiaalista läpivientisovitinta kierrekorkkeineen. Suljettava aukko on suljettu johtavalla tarranauhalla.

TEKNISET TIEDOT:

• Ulkomitat: 86 cm x 48 cm x 48 cm
• Aukon mitat: 40 cm x 22 cm
• Runko: 20 mm x 20 mm pursotettuja alumiiniprofiileja
• Suojaus: 2 kerrosta johtavaa kangasta
• Tiiviste: johtava Velcro-nauha
• Kiinnitys: tarranauhat
• Suodatinpaneeli:
  • 2 x 240V/10A DC-suodatin; kaapelit naaraspuolisilla banaaniliittimillä
  • 3 x N-naaras – läpivientisovitin kierrekorkeilla
  • 1 x BNC-naaras -läpivientisovitin
• Vaimennus: ~ 50 …70 dB DC-6 GHz:n taajuusalueella
• Paino: 7,5 kg
