Tekbox TBS02B-BA – Analoginen/SDI-12 -liitäntämoduuli & jakokortti

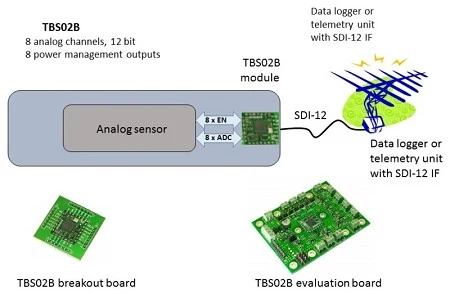

TBS02B Analoginen/SDI-12 -moduuli on SDI-12-liitäntä anturisignaalien A/D-muunnokseen. TBS02B:n A/D-muunnosta ja konfigurointia ohjataan SDI-12-komennoilla. Moduuli on plug-and-play -tyyppinen ja suunnattu kustannusherkille sensorisovelluksille. Se tarjoaa alhaisen virrankulutuksen, pienen tilantarpeen ja helpon integroinnin sensorituotteisiin, jotka vaativat SDI-12-liitännän.

Käyttäjän ei tarvitse investoida aikaa SDI-12-protokollan ja liitäntälaitteiston käyttöönottoon, koska se on olennainen osa analoginen/SDI-12 -liitäntämoduulia.

TBS02B sisältää kaikki tarvittavat komponentit täydelliseen SDI-12-anturiliitäntään. Se sisältää SDI-12 -front endin, ohjaimen, kide- ja passiivikomponentit.

TBS02B on suunniteltu erityisesti sovelluksiin, joissa kustannukset, suorituskyky, markkinoilletuloaika ja integroinnin helppous ovat ensisijaisia ​​tekijöitä.
Tässä versiossa TBS02B toimitetaan yhdessä breakout-kortin kanssa.

Tekniset tiedot:

• SDI-12/analoginen  -liitäntä
• 8 x 12-bittistä ADC-kanavaa
• 1 x 12-bittinen DAC-lähtö
• Integroitu 12-bittinen lämpötilasensori
• Konfiguroitava sensorin virranhallintasignaali kullekin kanavalle
• Konfiguroitava kaltevuus ja offset kullekin kanavalle
• Konfiguroitava formaatti kullekin kanavalle
• Referenssijännitteen tulo
• Sammutustila
• SDI-12-standardi V1.3
• Plug and Play
• 3,3 V, 5 V syöttöjännite
• 19 mm x 18 mm SMT-jalanjälki
• Käyttölämpötila-alue: -40 °C … +85 °C

Sovelluskohteet:

• SDI-12 -sensorit
