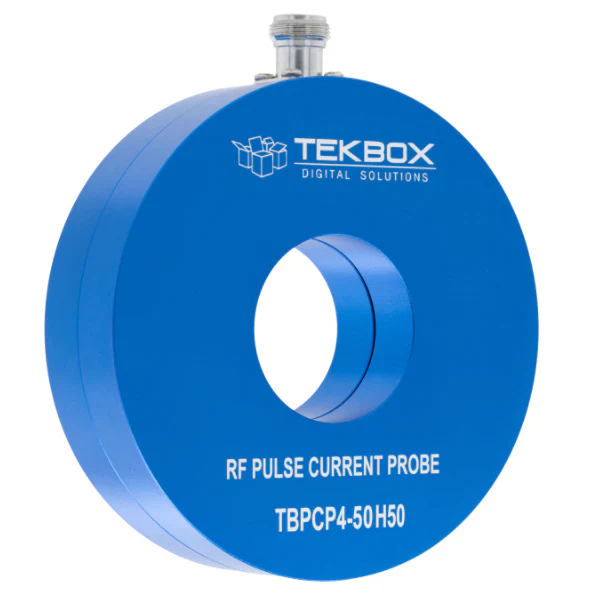

Tekbox TBPCP4-50H50 RF-pulssivirran valvonta-anturi

TBPCP4-50H50 on RF-pulssivirran valvontaan tarkoitettu mittapää. Mittapään kaistanleveys on 3 dB:ssä 50 Hz – 50 MHz, ja sen karakterisoitu taajuusalue on 1 Hz – 100 MHz.

TBPCP4-50H50-anturia käytetään tyypillisesti ylijännitepulssi- tai RF-pulssivirran valvontaan aika-alueella, toisin kuin EMC-sovelluksiin suunniteltuja, RF-virran valvontaan tarkoitettuja antureita, joita tyypillisesti käytetään taajuusalueen mittauksiin.

RF-virran valvontaan tarkoitetun mittapään aukko on 46 mm. Siirtoimpedanssi on -12 dBΩ / 0.25 V/A, kun se on terminoitu 50 ohmin vastuksella ja 0,5 V/A:n korkeaimpedanssisella kuormalla. Tyypillinen 3 dB:n kaistanleveys on 50 Hz – 50 MHz.

TEKNISET TIEDOT:

• Karakterisoitu taajuusalue: 1 Hz – 100 MHz
• 3 dB:n kaistanleveys: 50 Hz – 50 MHz (mitattuna 50 + 50 ohmin silmukassa)
• Siirtoimpedanssi 50 Ω kuormaan: -12 dBΩ; 0,25 V/A
• Siirtoimpedanssi korkeaan Z-kuormaan: 0,5 V/A
• Mittausportin impedanssi: 50 Ω
• Jännitteen laskunopeus: 7 %/ms
• Nousuaika: < 10 ns
• Suurin RMS-vaihtovirta: 20 A
• Suurin pulssivirta: 2500 A
• Virran ja ajan tulo: 0,1 ampeerisekuntia
• Suurin ydinlämpötila: 80 °C
• Aukon halkaisija: 46 mm
• Ulkohalkaisija: 124 mm
• Korkeus: 37 mm
• Paino: 1050 g
• Liittimen tyyppi: N-naaras; toimitetaan koaksiaalisovittimella BNC-naarasliittimeen

TBPCP4-50H50 Manual

Oheistuotteet:

• TBPCP4-CAL: TBCP4-sarjan kalibrointilaite
