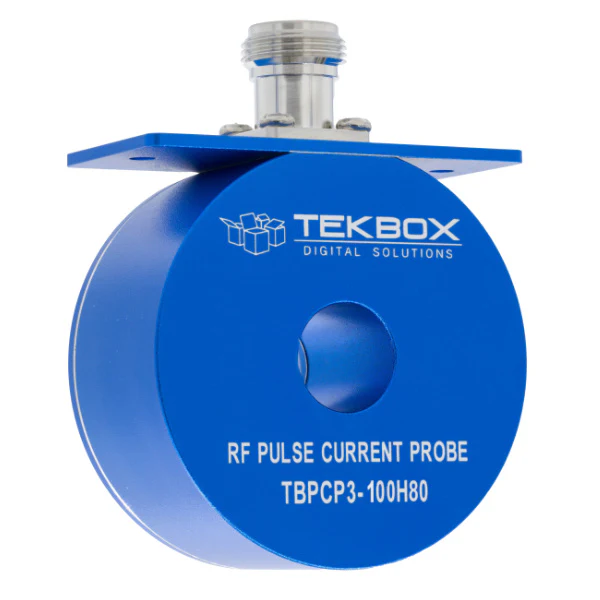

Tekbox TBPCP3-100H80 RF-pulssivirran valvonta-anturi

TBPCP3-100H80 on RF-pulssivirran valvontaan tarkoitettu mittapää. Mittapään kaistanleveys on 3 dB 100 Hz – 80 MHz, ja sen karakterisoitu taajuusalue on 1 Hz – 100 MHz.

TBPCP3-100H80-antureita käytetään tyypillisesti ylijännitepulssi- tai RF-pulssivirran valvontaan aika-alueella, toisin kuin EMC-sovelluksiin suunniteltuja, RF-virran valvontaan tarkoitettuja mittapäitä, joita tyypillisesti käytetään taajuusalueen mittauksiin.

RF-virran valvontaan tarkoitetun mittapään aukko on 15 mm. Siirtoimpedanssi on -6 dBΩ / 0,5 V/A, kun se on terminoitu 50 ohmin vastuksella ja 1 V/A:n suurella impedanssikuormalla. Tyypillinen 3 dB:n kaistanleveys on 100 Hz – 80 MHz.

TEKNISET TIEDOT:

• Karakterisoitu taajuusalue: 0,1 Hz – 100 MHz
• 3 dB:n kaistanleveys: 100 Hz – 80 MHz (mitattuna 50 + 50 ohmin silmukassa)
• Siirtoimpedanssi 50 Ω kuormaan: -6 dBΩ; 0,5 V/A
• Siirtoimpedanssi korkeaan Z-kuormaan: 1 V/A
• Mittausportin impedanssi: 50 Ω
• Jännitteen laskunopeus: 0,02 %/µs
• Nousuaika: < 8 ns max.
• RMS-vaihtovirta: 3 A
• Suurin pulssivirta: 600 A
• Virran ja ajan tulo: 0,007 ampeerisekuntia
• Suurin ytimen lämpötila: 80 °C
• Aukon halkaisija: 15 mm
• Ulkohalkaisija: 61 mm
• Korkeus: 30 mm
• Paino: 320 g
• Liittimen tyyppi: N-naaras; toimitetaan koaksiaalisovittimella BNC-naarasliittimeen

TBPCP3-100H80 Manual

Oheistuotteet:

• TBPCP3-CAL: TBCP3-sarjan kalibrointilaite
