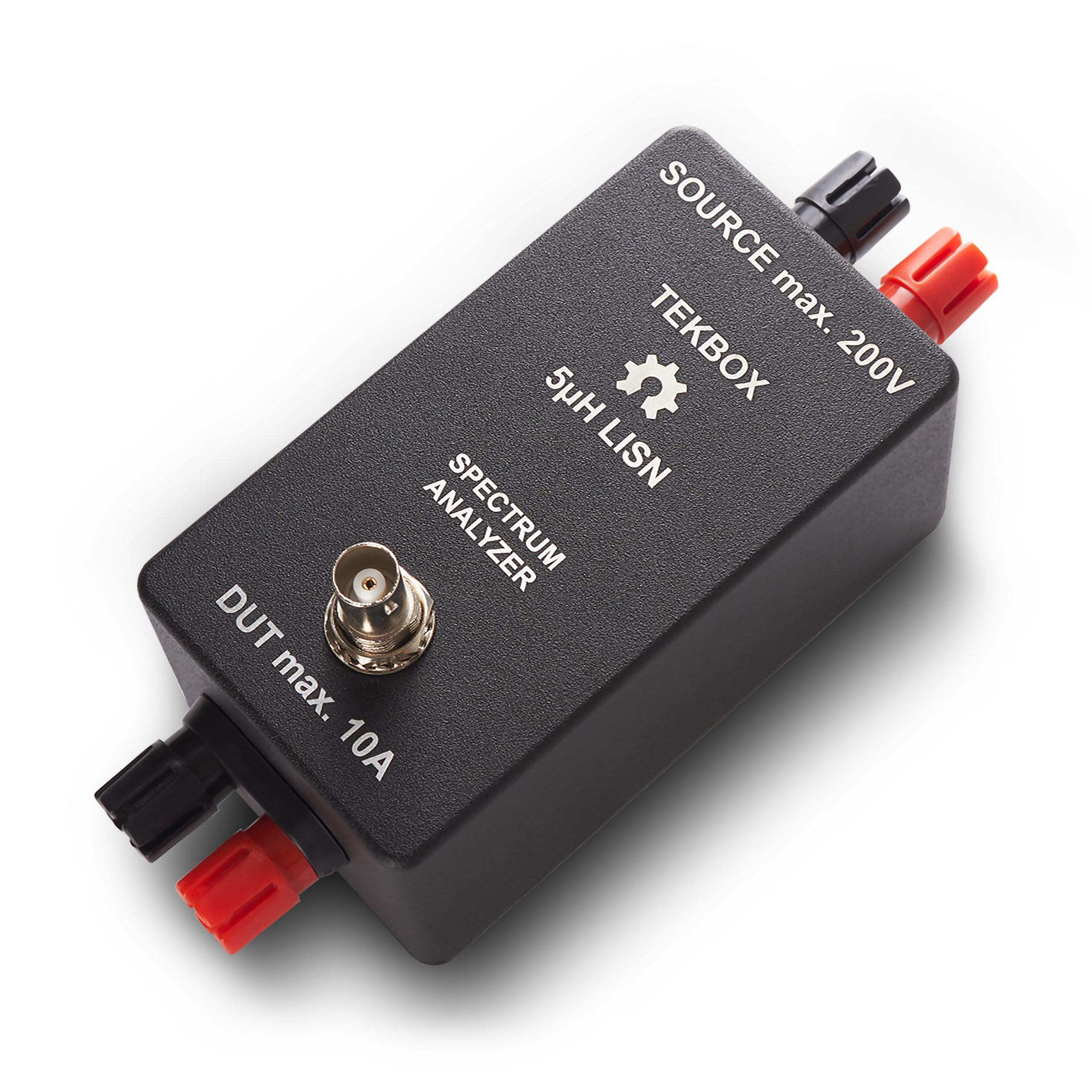

TBOH01 5uH LISN on laite, jota tarvitaan tasavirtakäyttöisten laitteiden johtuvien kohinoiden mittaamiseen.

Se on suunniteltu käytettäväksi EMC-esitestaukseen taajuusalueella 150 kHz – 110 MHz.
LISN kytketään testattavan laitteen syöttöjohtoon. Testattavan laitteen syöttöliittimissä esiintyvä johdettu kohina voidaan mitata BNC-liittimestä spektrianalysaattorilla tai mittausvastaanottimella.

Lähde- (syöttö-) liitin ja testattavan laitteen liitin on erotettu toisistaan ​​5 µH:n induktorilla.

• Taajuusalue: 100 kHz – 110 MHz (1 GHz, katso kuva 4 käyttöoppaasta)
• Tasavirtavastus: 40 mΩ
• Suurin virta: 10 A
• Nimellinen käyttöjännitealue: 0–60 V DC *

* Käyttöjännitealue on turvallisuussyistä rajoitettu 60 V:in tasavirtaan. Vaikka LISN:n komponenttien nimellisjännite on ≥ 200 V, positiivinen syöttöjännite voi vahingossa kytkeytyä LISN:n negatiiviseen napaan ja siten LISN-koteloon. Tässä tilanteessa yli 60 V:n tasajännite voi aiheuttaa tappavan sähköiskun koteloa koskettaessa.
