Tekbox TBMDA4B Moduloitu tehovahvistin

Moduloitu, laajakaistainen TBMDA4B-tehovahvistin on edullinen signaalilähde immuniteettitestaukseen. Se on suunniteltu käytettäväksi spektrianalysaattoreiden seurantageneraattorin ulostulolla. Tulotehoalueella -20 dBm…-10 dBm se voi nostaa seurantageneraattorin lähtötehoa jopa 5 W:iin. Taajuusalueella 100 kHz – 75 MHz se on ihanteellinen lisä TBMDA3:lle, joka kattaa taajuudet 10 MHz – 1 GHz.

TBMDA4B on ihanteellinen Tekboxin lähikenttäanturien ohjaamiseen elektronisen piirin herkän kohdan löytämiseksi tai jopa 550 V/m sähkökenttien luomiseksi käytettäessä Tekbox TEM Cell TBTC0:ta, 300 V/m käytettäessä TBTC1:tä, 150 V/m käytettäessä TBTC2:ta tai 100V/m käytettäessä TBTC3:a. Testisignaalit immuniteettitestausta varten voivat olla CW-, AM- tai PM-moduloituja. Näin ollen TBMDA4B tarjoaa sisäänrakennetun modulaatiokyvyn 1 kHz AM- tai PM-signaalien generoimiseksi. PM-tilassa TBMDA4B voi myös tuottaa 217 Hz signaalin 12,5 %:n käyttösuhteella simuloidakseen matkapuhelimen TDMA-signaalia.

KÄYTTÖ
Yleiskäyttöinen tehovahvistin
Signaalilähde immuniteettitestaukseen käyttäen lähikenttäantureita
Signaalilähde immuniteettitestaukseen käyttäen TEM-kammioita

FEATURES
CW amplifier (modulation off)
1 kHz, 80% AM modulation
1 kHz, 50% duty cycle pulse modulation
217 Hz, 12.5% duty cycle pulse modulation

SPECIFICATIONS
Input / Output: 50 Ohm, N female

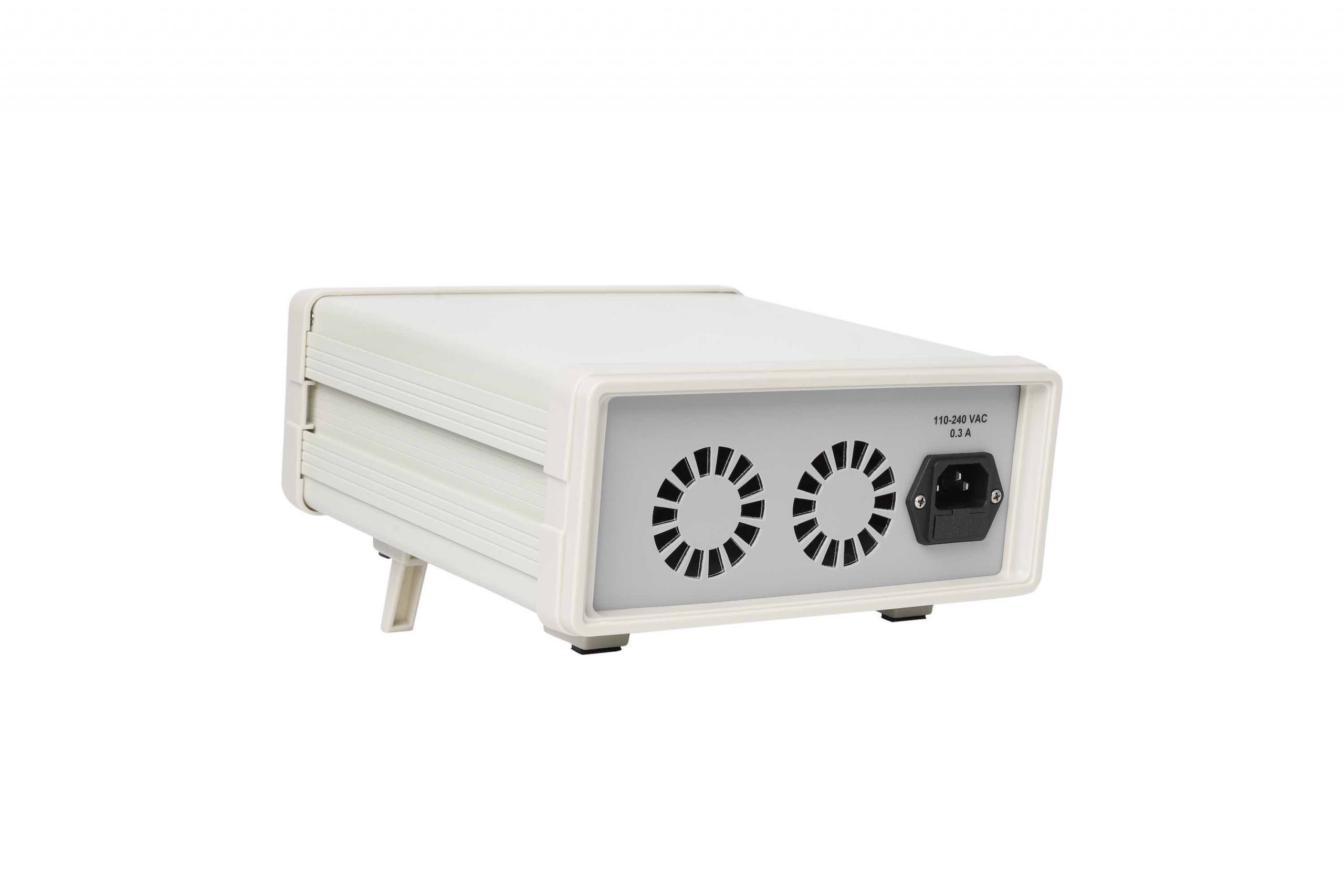

Supply Voltage range: 110 V…240 V
Supply power consumption: 20 W
Operating temperature range: -20°C to 50°C
Frequency range: 100 kHz – 75 MHz
Saturated output power @ 100 kHz / Pin = -10 dBm: 36.6 dBm (4.6W) typ.
Saturated output power @ 1 MHz / Pin = -10 dBm: 37.6 dBm (5.8W) typ.
Saturated output power @ 10 MHz / Pin = -10 dBm: 37.6 dBm (5.8W) typ.
Saturated output power @ 35 MHz / Pin = -10 dBm: 37.1 dBm (5.1W) typ.
Saturated output power @ 75 MHz / Pin = -10 dBm: 36.6 dBm (4.6W) typ.
Saturated output power @ 100 MHz / Pin = -10 dBm: 31.6 dBm (1.4W) typ.
1dB output compression point @ 1 MHz: +35.7 dBm typ.
1dB output compression point @ 35 MHz: +34.8 dBm typ.
1dB output compression point @ 75 MHz: +34.1 dBm typ.
2nd harmonic, 35 MHz, Pout=36dBm: < – 18 dBc typ.
2nd harmonic, 35 MHz, Pout=30dBm: < – 21 dBc typ.
3rd harmonic, 35 MHz, Pout=36dBm: < – 19 dBc typ.
3rd harmonic, 35 MHz, Pout=30dBm: < – 35 dBc typ.
Total harmonic distortion:
5.9% @35MHz, Pout=27dBm typ.
8.4% @35 MHz, Pout=30 dBm typ.
12.3% @35 MHz, Pout=33 dBm typ.
18.1% @35 MHz, Pout=36 dBm typ.
Third order intercept point:
+53dBm, @25 MHz, ∆ f = 200kHz typ.
Noise figure: @35 MHz: 7.2 dB
Internal modulation frequency AM: 1 kHz ±20%
Internal modulation frequencies PM: 1 kHz ±10%, 217 Hz ±20%
Duty cycle, PM: 50% ±10% @ 1 kHz; 12.5% ±20% @ 217 Hz
