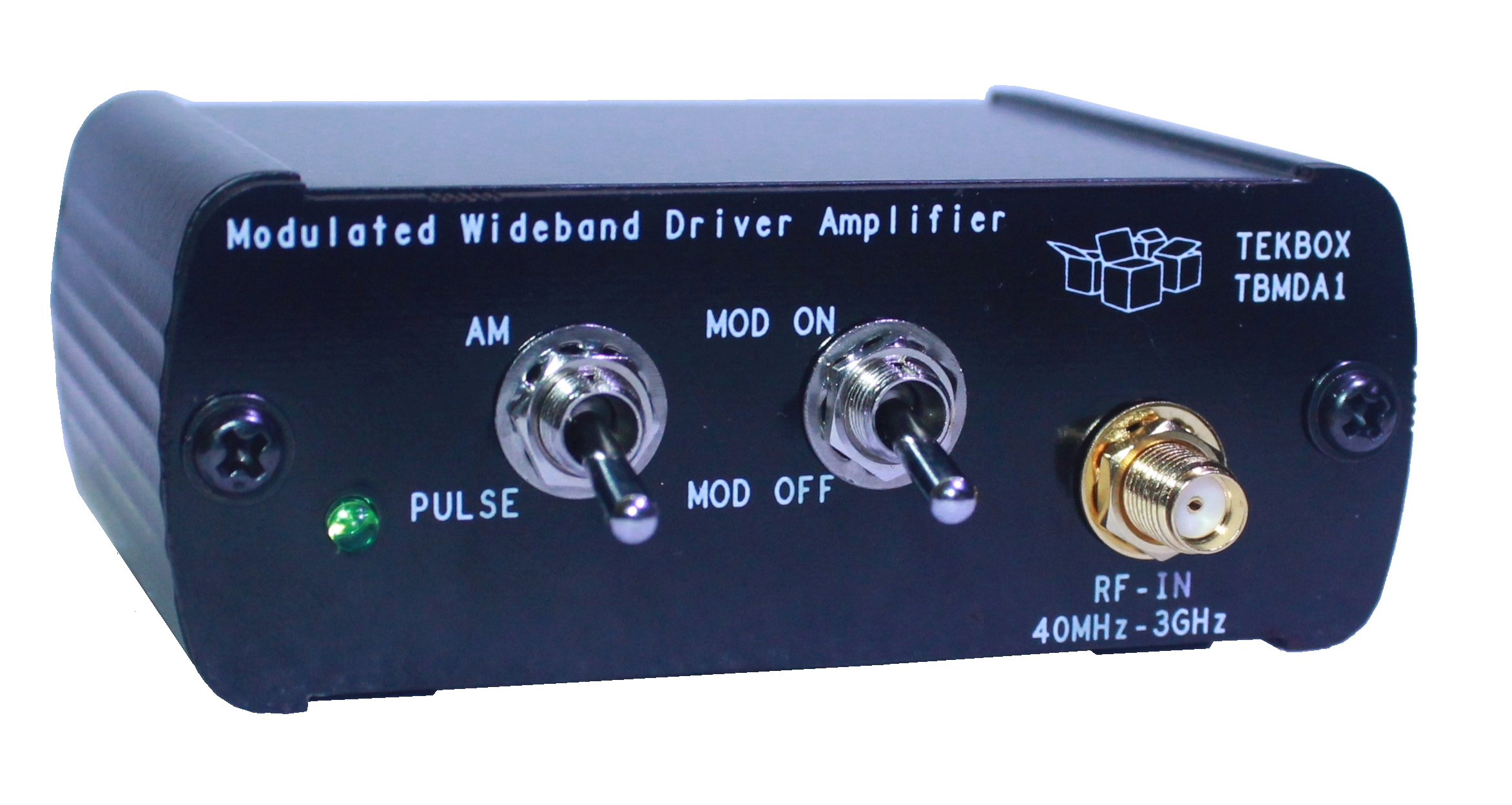

TBMDA1 moduloitu, laajakaistainen ajurivahvistin on signaalilähde elektronisten komponenttien ja tuotteiden häiriönsietotestaukseen. Se on suunniteltu käytettäväksi spektrianalysaattorien seurantageneraattorin lähdöllä. Sen 22 dB:n vahvistuksen ja +22 dBm:n 1 dB:n pakkauspisteen ansiosta se voi nostaa seurantageneraattorin lähtötehon jopa 150 mW:iin. TBMDA1 sopii ihanteellisesti Tekboxin lähikenttäantureiden ohjaamiseen elektronisen piirin herkän kohdan löytämiseksi tai sähkökenttien luomiseen jopa 50 V/m:iin asti Tekbox TEM Cell TBTC1:tä ohjattaessa, 25 V/m:iin TBTC2:ta ohjattaessa tai 18 V/m:iin asti TBTC3:a ohjattaessa. Häiriönsietotestauksen testisignaalit voivat olla CW, AM tai PM. Näin ollen TBMDA1 tarjoaa sisäänrakennetun modulointiominaisuuden 1 kHz:n AM- tai PM-signaalien tuottamiseen. PM-tilassa TBMDA1 voi myös tuottaa 217 Hz:n signaalin 12,5 %:n pulssisuhteella matkapuhelimen TDMA-kohinan simuloimiseksi.

Input: 50 Ohm, SMA female
Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 235mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: +9dBm
1dB output compression point @ 40MHz: +21.5dBm
1dB output compression point @ 2 GHz: +22.5dBm
3rd order output intercept point @ 40 MHz: +39dBm
3rd order output intercept point @ 2 GHz: +42dBm
Reverse isolation S12: -45dB
Noise Figure: 3 … 4 dB
Internal modulation frequency AM: 1 kHz  ±10%
Internal modulation frequencies PM: 1 kHz  ±10%, 217 Hz ±20%
Duty cycle, PM: 50% ±10% @ 1 kHZ; 12.5% ±20% @ 217 Hz

Gain:
