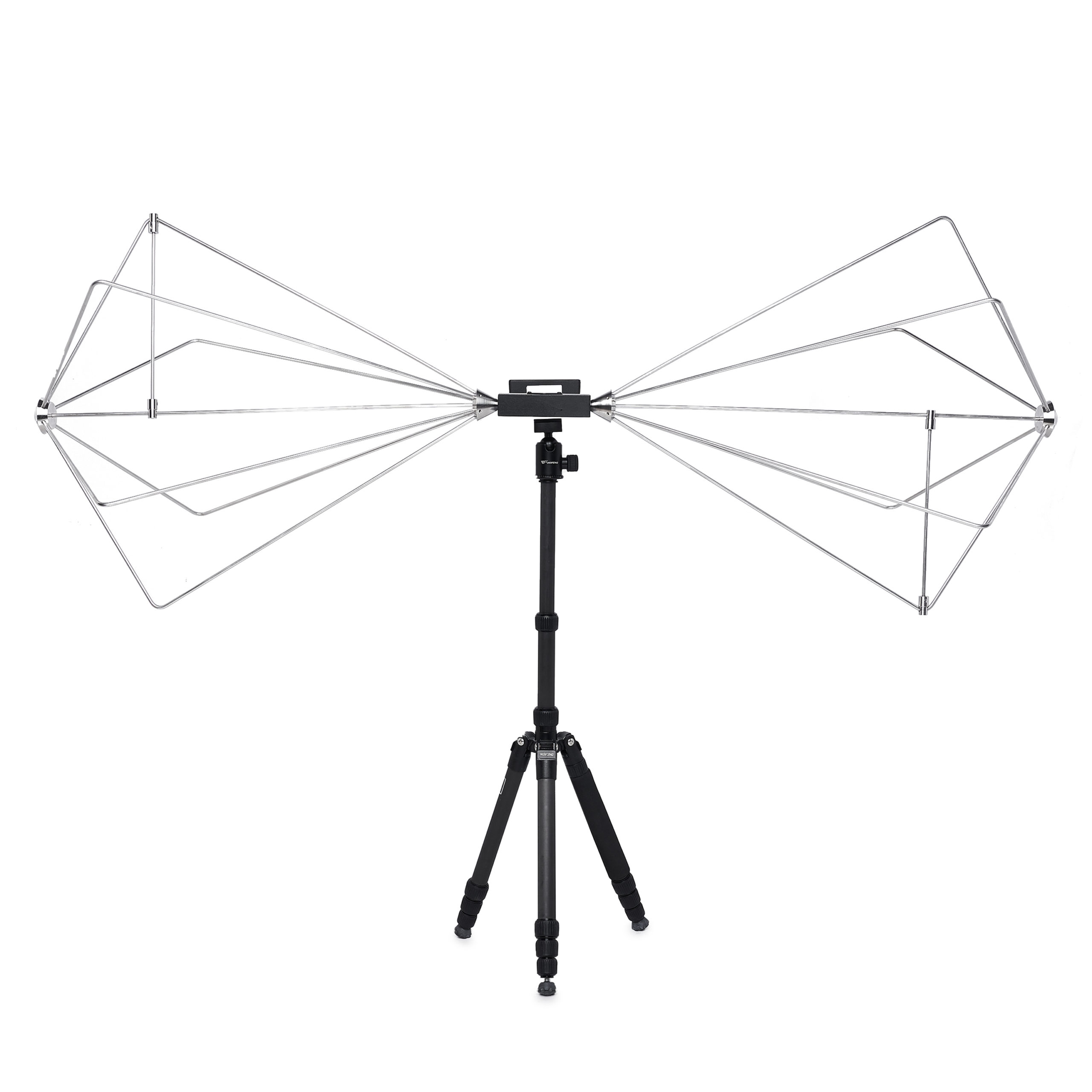

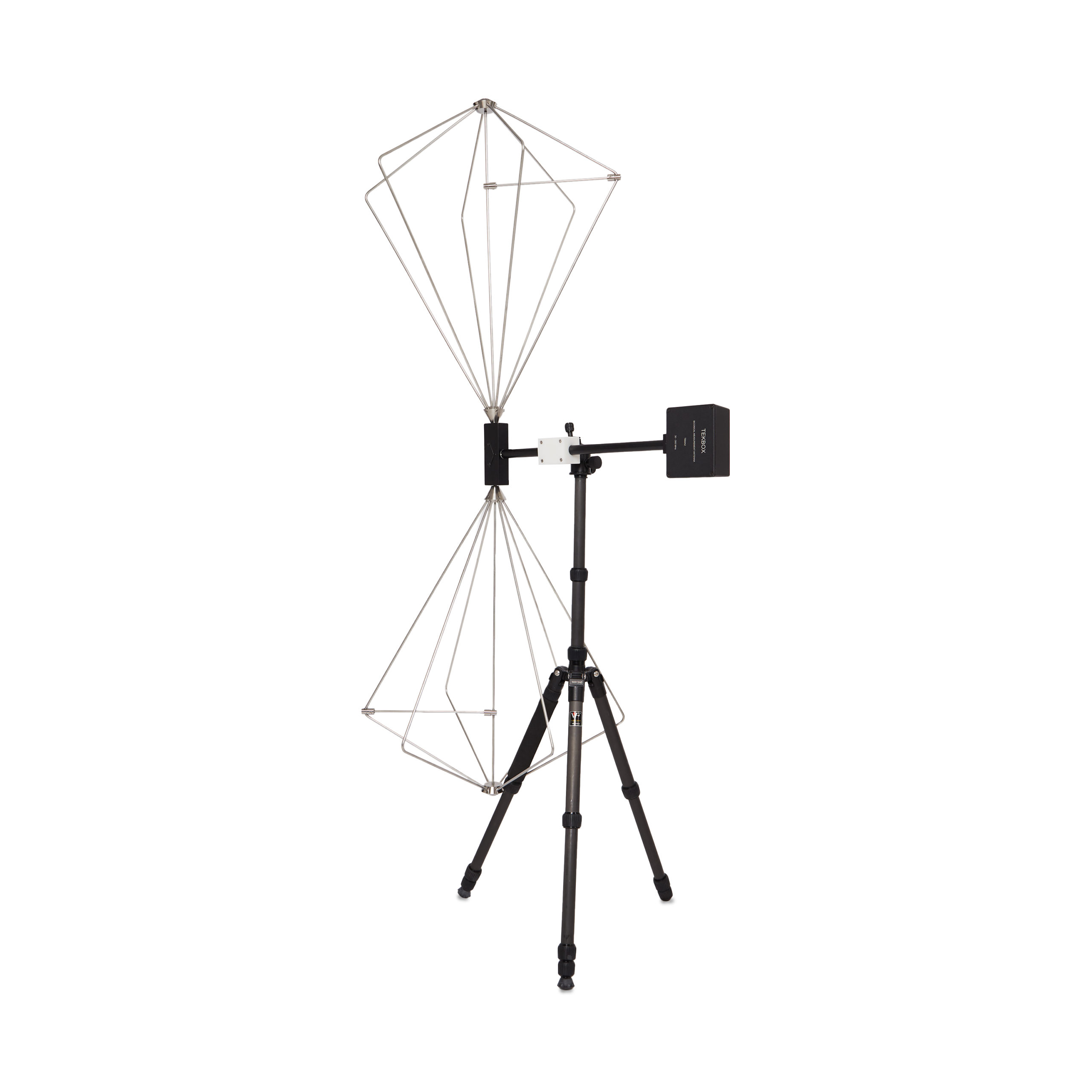

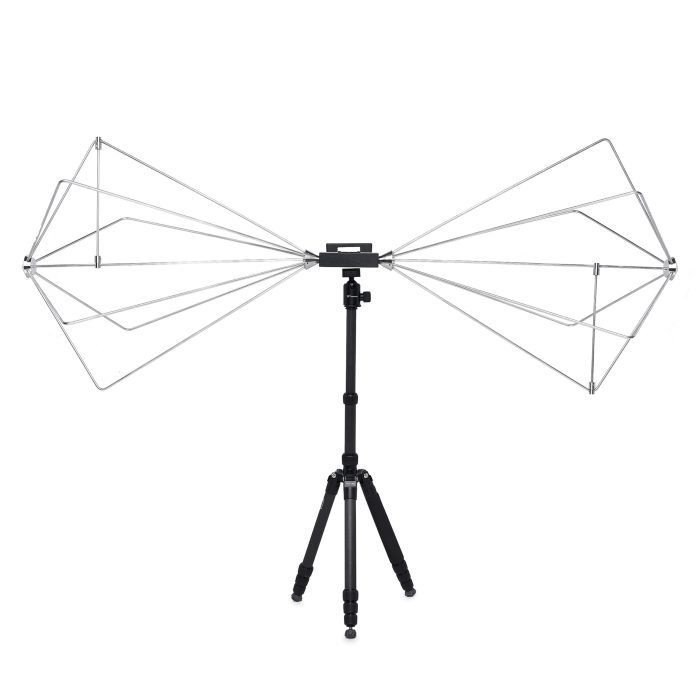

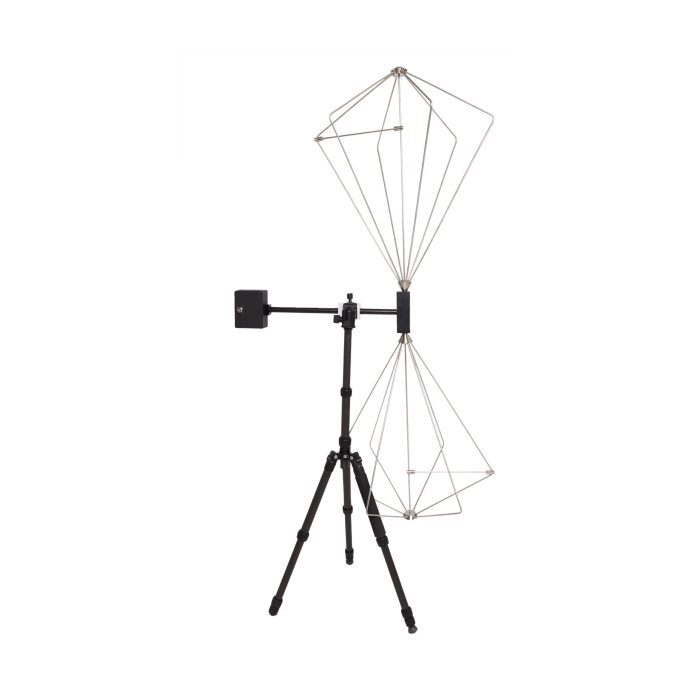

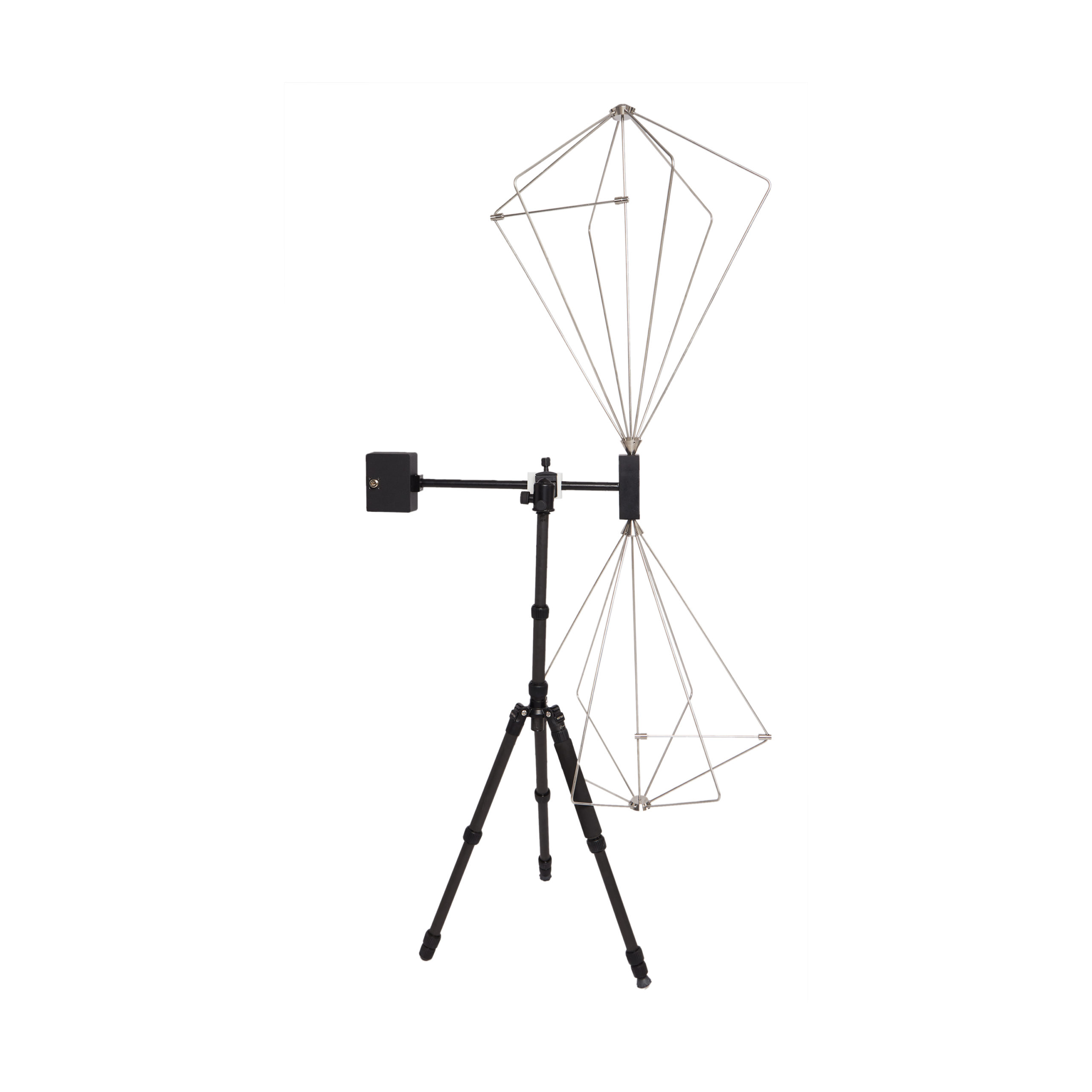

Tekbox TBMA2 Kaksoiskartioantenni 30MHz-300MHz

Kaksoiskartioantenni, jonka taajuusalue alkaa matalilla taajuuksilla.

TBMA2 on kaksoiskartiomainen mittausantenni EMC-säteilypäästötestaukseen ja määritellyn kentänvoimakkuuden tuottamiseen. Edullisen hintansa ansiosta se on erinomainen valinta kaikille laboratorioille, jotka suorittavat sisäisiä vaatimustenmukaisuustestejä.

Se on karakterisoitu 30 MHz:stä 300 MHz:iin, ja sen suuntakuvio on samanlainen kuin dipoliantennilla.

TBMA2:ssa on POM-kiinnike, jossa on ¼ tuuman kierreosa antennin kiinnittämiseksi vakiotripodeihin.

TBMA2:n säteilevät elementit on valmistettu ruostumattomasta teräksestä, jotta vältetään alumiinia käyttäviin hitsaamattomiin malleihin liittyvät haitat ajan myötä. Säteileviä elementtejä ei ole hitsattu, vaan ne on kiinnitetty ruuveilla, mikä tekee kokoamisesta/purkamisesta yksinkertaista ja tekee antennista helposti varastoitavan ja kuljetettavan.

Antennielementit saavat virtaa 1:4-balunin kautta, jonka teho on 100 W.

SPECIFICATION

• Type: passive biconical
• Frequency range: 30 MHz– 300 MHz
• Nominal impedance: 50 Ω
• Balun: 1:4
• Maximum continuous input RF power: 100 W
• Connector: N type female
• Isotropic Gain: -12.51 to 0.55, see Figure 2 and Table 1
• Antenna Factor: 10.8 to 26.3, see Figure 3 and Table 1
• Voltage Standing Wave Ratio (VSWR): 1.05 to 38.05, see Figure 4 and Figure 5
• Test standards: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, etc.
• Length: 138.7 cm (54.6 ”) tip
• Diameter: 54.2 cm (21.3 ”)
• Depth: 80.3 cm (31.6 ”) including balun
• Weight of one radiating element: 1.28 kg (2.82 lbs)
• Weight of holder/balun: 0.96 kg (2.12 lbs)

DOCUMENTATION

https://www.tekbox.com/product/TBMA2_Manual.pdf
