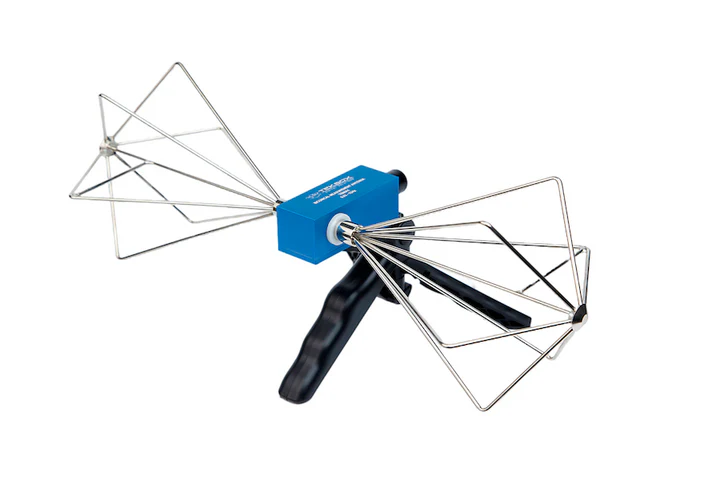

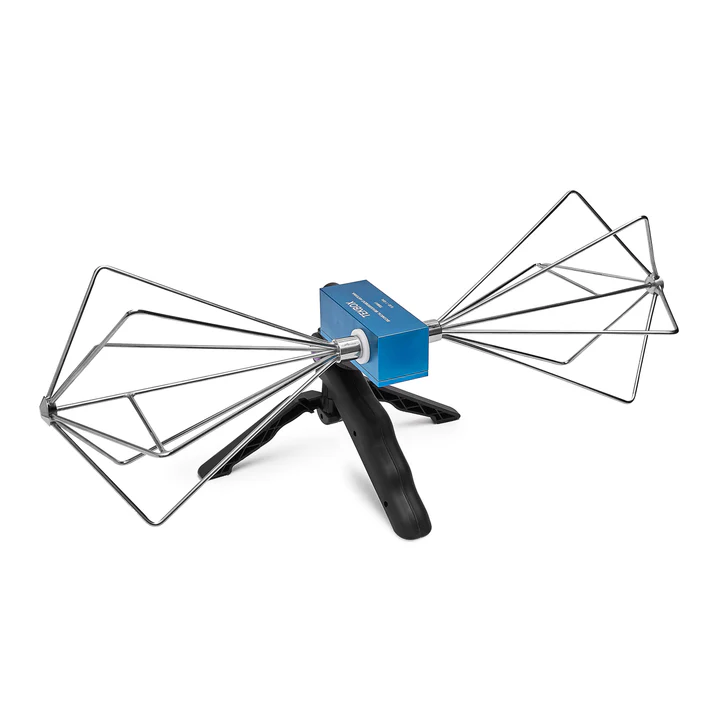

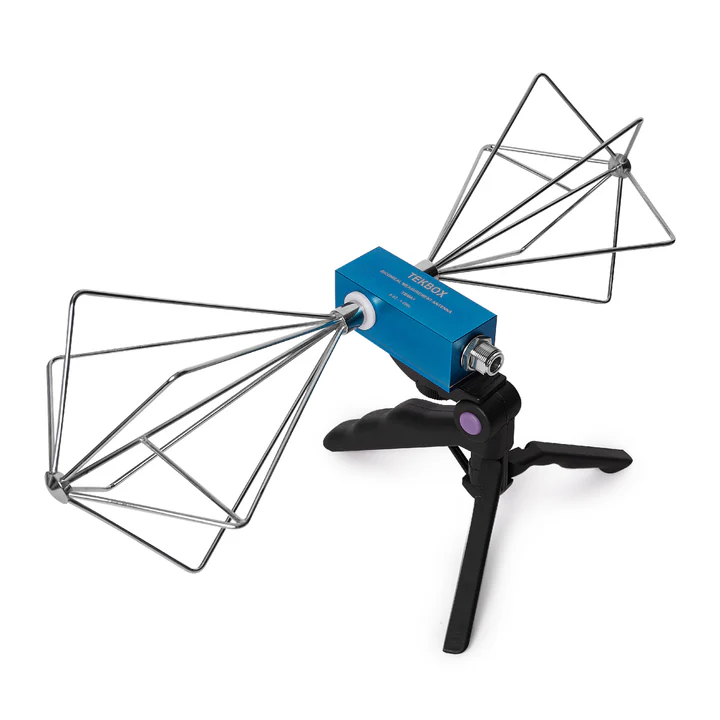

Tekbox TBMA1B Kaksoiskartioantenni 30MHz-3GHz

TBMA1B on pieni, kevyt, laajakaistainen, kaksoiskartiomainen mittausantenni. Kohtuullisen hintansa ansiosta se soveltuu säteilevän kohinan EMC-esivaatimustenmukaisuustestaukseen ja tuottaa määriteltyjä kentänvoimakkuuksia.

Sen taajuusalue on 30 MHz – 3 GHz, ja sen suuntakuvio muistuttaa dipolia.

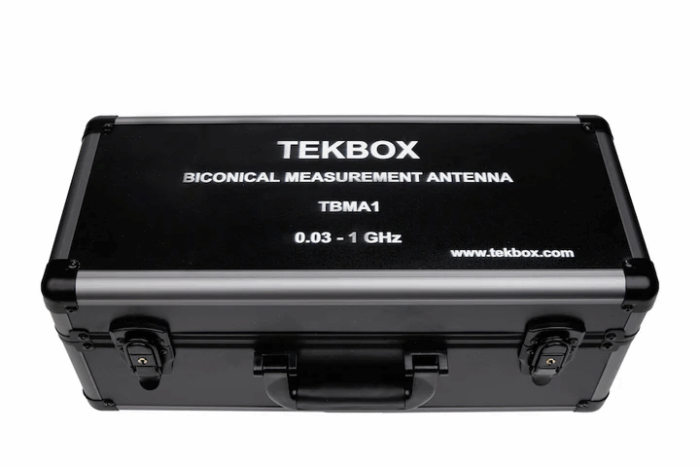

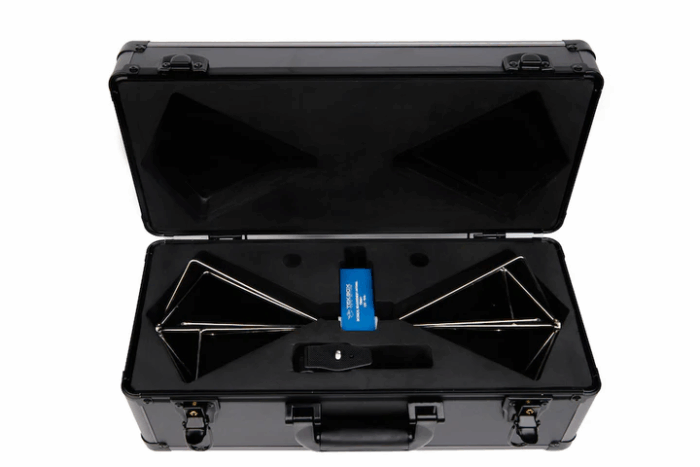

TBMA1B toimitetaan alumiinisessa kantolaukussa yhdessä pistoolikahvaisen jalustan kanssa (TBTP2). Vakiokierre mahdollistaa sen helpon liittämisen useimpiin vakiojalustoihin.

Elementit ovat korroosionkestäviä ja rakenteellisesti lukittuja pyörimisen estämiseksi. Ne saavat virtansa laajakaistaisesta balunista, jonka tehonkesto on 2 W. Lisäksi ne on suojattu staattisen varauksen kertymiseltä.

TEKNISET TIEDOT:

• Tyyppi: passiivinen kaksoiskartioantenni
• Taajuusalue: 30 MHz – 3000 MHz
• Isotrooppinen vahvistus 3 metrin etäisyydellä: -38,46 … 1 dBi
• Antennikerroin 3 metrin etäisyydellä: 17,24 … 51,20 dB/m
• Suurin jatkuva RF-tuloteho: 2 W
• Nimellisimpedanssi: 50 Ω
• RF-liitin: N-tyyppinen naaras
• Sovitus: 1:2 muuntaja + 1:1 balun
• Jalustasovittimen kierrekoko: 1/4 “
• Mekaaniset mitat: P x L x K: 430,73 mm x 163,08 mm x 138,79 mm (16,96” x 6,42” x 5,46”)
• Paino: 0,46 kg
