Tekbox TBMA12 Hybridimittausantenni 30 MHz – 6000 MHz

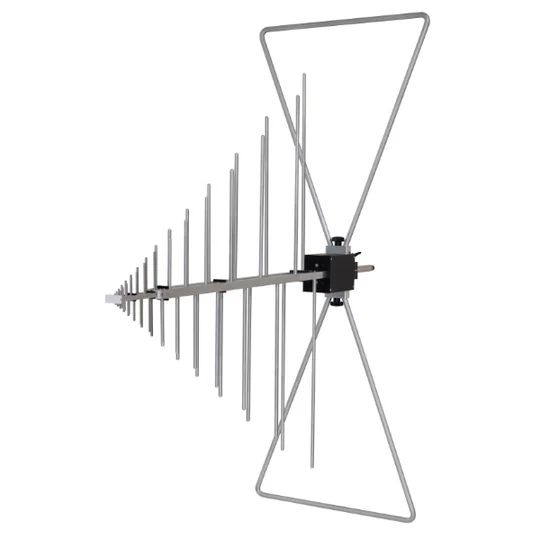

TBMA12 on edullinen hybridiantenni säteilevien häiriöiden mittauksiin. Antenni yhdistää kaksoiskartioantennin ja log-periodisen antennin, ja se kattaa taajuusalueen 30 MHz – 6 GHz.

TBMA12 on karakterisoitu taajuusalueella 30 MHz – 6000 MHz, ja sen VSWR-arvot sekä antennikertoimet vastaavat tyypillisiä hybridiantenneja.

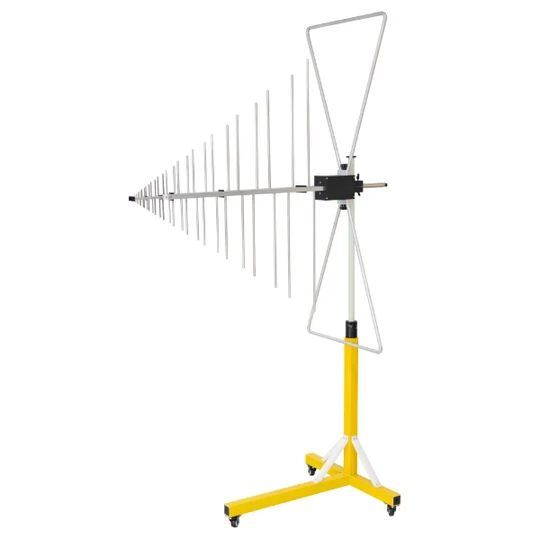

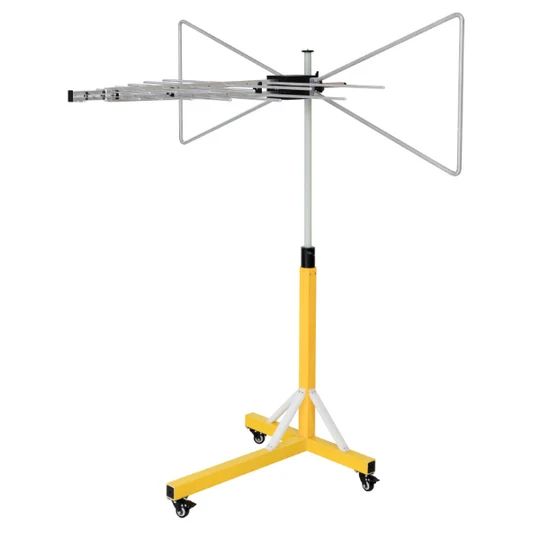

TBMA12 on keskikokoinen hybridiantenni, jonka säteilevät elementit ja tukirakenteet on valmistettu alumiinista. Siinä on vakio N-tyypin naarasliitin, ja sen mukana toimitetaan kaksi kolmiomaista ”rusetti”-elementtiä. Antennissa on 22 mm:n halkaisijalla varustettu kiinnitysvarsi. Lisävarusteina on saatavilla sopiva lasikuituinen kolmijalka (malli TBTP5) sekä kiinnityssovitin TBMA8-PAT.

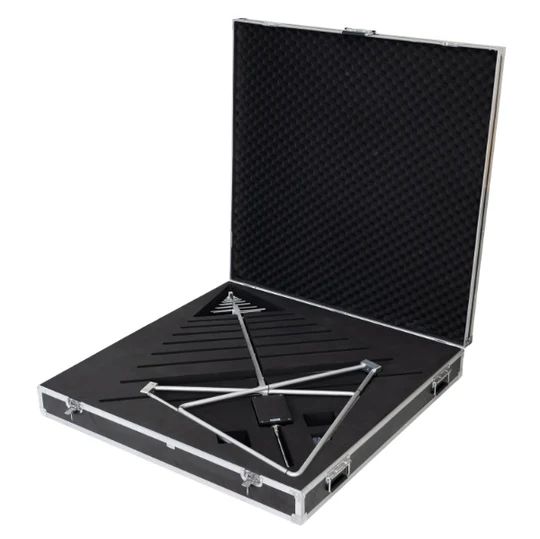

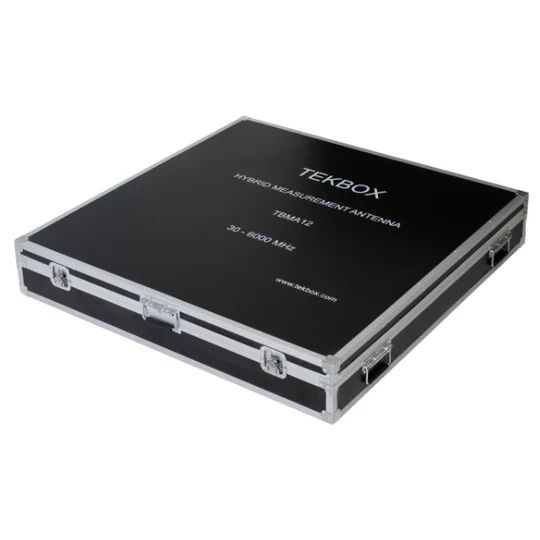

TBMA12 toimitetaan tukevassa kantolaukussa.

Tekniset tiedot:

• Tyyppi: Hybridiantenni
• Taajuusalue: 30 MHz – 6000 MHz
• VSWR: <3 (f > 75 MHz)
• Isotrooppinen vahvistus 3 metrin etäisyydellä: -16,83 … 8,16 dBi (kaksoiskartio- ja log-periodinen osa)
• Antennikerroin 3 metrin etäisyydellä: 7 … 41 dB/m (kaksoiskartio- ja log-periodinen osa)
• Keskimääräinen 3 dB:n keilanleveys (E-taso): 47°
• Keskimääräinen 3 dB:n keilanleveys (H-taso): 85,7°
• Suurin jatkuva RF-syöttöteho: 130 W
• Nimellisimpedanssi: 50 Ω
• RF-liitin: N-tyypin naarasliitin
• Kiinnitys: Halkaisijaltaan 22 mm:n kiinnitysvarsi (putki)
• Mitat: P x L x K: 1346 mm x 1504 mm x 558 mm
• Paino: 6,9 kg

Tuotepakettiin kuuluu:

• 30–6000 MHz:n hybridi-mittausantenni
• kantolaukku
• yksilöllinen tehdaskalibrointi (NIST)

Tekbox TBMA12_Manual
