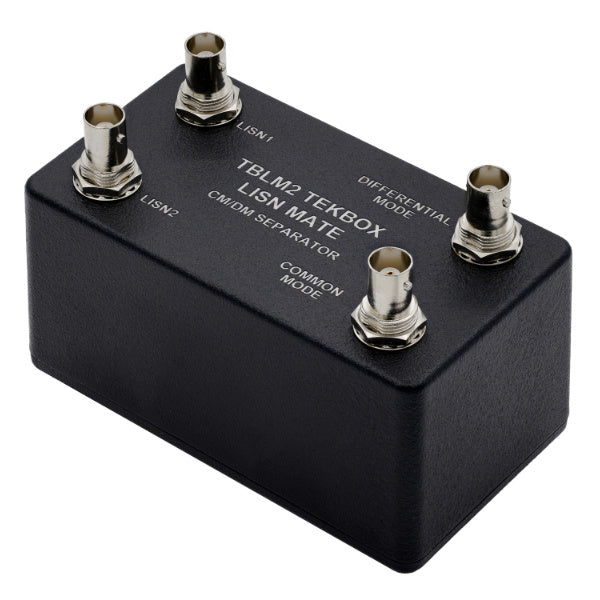

Tekbox TBLM02 – Line Impedance Stabilisation Network Mate

TBLM2 on LISN:n yhteismuotoinen/differentiaalimuotoinen erotinlaite. LISN Mate on kytketty
positiiviseen syöttöjohtoon kytketyn LISN:n lähtöön ja
negatiiviseen syöttöjohtoon kytketyn toisen LISN:n lähtöön.

LISN:n lähdössä oleva johdettu kohinasignaali on yhteismuotoisen ja
differentiaalimuotoisen kohinan summa. LISN mate erottaa sen yhteismuotoiseen ja differentiaalimuotoiseen komponenttiin
jokaisen signaalikomponentin ollessa käytettävissä erillisessä BNC-portissa. TBLM2:ta voidaan käyttää taajuusalueella
9 kHz – 110 MHz.

Tekniset tiedot:

• Taajuusalue: 150 kHz – 110 MHz
• Suurin radiotaajuustaso missä tahansa BNC-portissa: 27 dBm
• Suurin tasavirta missä tahansa BNC-portissa: 30 mA
