Tekbox TBL50100-1 Line Impedance Stabilisation Network (LISN) 50µH 100A

TBL50100-1 50µH on yksikanavainen 50 Ω:n // 50 µH:n LISN-keinoverkko taajuusalueelle 150 kHz – 30 MHz CISPR 16-1-2 -standardin mukaisesti.

Vaihtovirta- tai tasavirtalähteellä toimivien laitteiden johtuvien kohinoiden mittausten lisäksi LISN:ää voidaan käyttää määritellyn impedanssin määrittämiseen useissa muissa standardoiduissa testeissä.

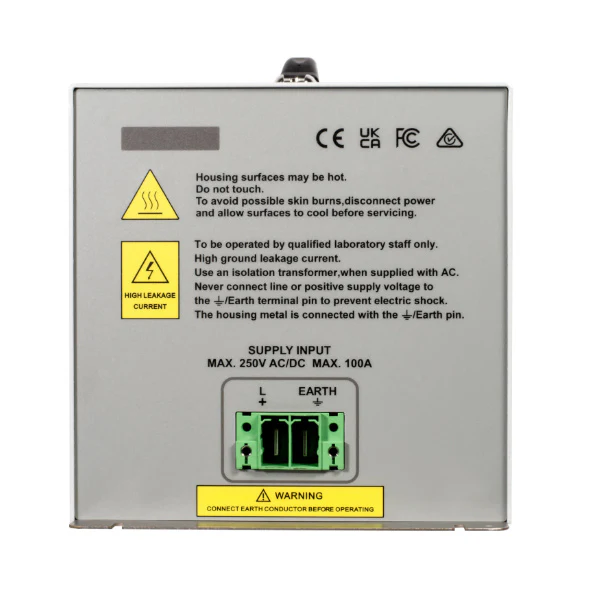

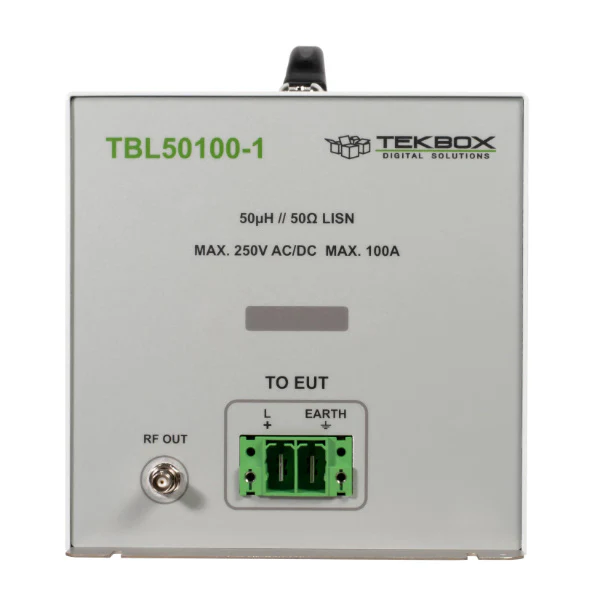

LISN kytketään testattavan laitteen syöttöjohtoon. Testattavan laitteen syöttöliittimissä oleva johtunut kohina voidaan mitata BNC-liittimestä spektrianalysaattorilla tai mittausvastaanottimella. SOURCE- (syöttö) -liitin ja testattavan laitteen liitin on erotettu toisistaan ​​50 µH:n induktorilla.

Tasavirta- tai yksivaihemittauksiin tarvitaan tyypillisesti TBL50100-1-pari. Yhdessä Tekbox LISNMaten kanssa yhteismuotoinen kohina ja differentiaalimuotoinen kohina voidaan mitata erikseen. Kolmivaiheisella syötöllä varustetut testattavat laitteet vaativat kolme tai neljä TBL50100-1 riippuen siitä, onko tuote kytketty kolmio- vai tähtikytkentään.

Tuotteeseen kuuluu BNC-uros – N-uros RG232 -kaapeli, liitäntäliittimet SOURCE:lle ja testattavalle laitteelle sekä yksilöllinen kalibrointiprotokolla.

Tekniset tiedot:

• LISN-tyyppi: V-AMN, 50 Ω // 50 µH; ei 250 µH:n esisuodatinta
• Määritetty taajuusalue: 150 kHz – 30 MHz
• Karakterisoitu taajuusalue: 9 kHz – 100 MHz
• DC-vastus: < 45 mΩ
• Suurin virta: 70 A jatkuva, 100 A 10 minuutin ajan; katso lämpenemiskäyrä
• Käyttöjännitealue: 0–250 V DC; 0–250 V AC (50/60 Hz)
• Suurvirran pistoke-/ruuviliittimet; uros: Phoenix Contact 1762741, naaras: Phoenix Contact 1762592
• RF-liitin: BNC-naaras
• Mitat: 350 mm x 230 mm x 230 mm
• Paino: 5,3 kg
