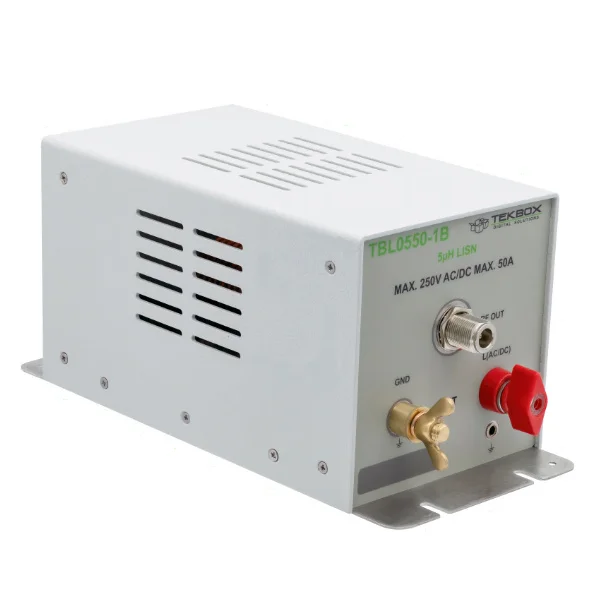

Tekbox TBL0550-1B 5µH 50A LISN-keinoverkko

TBL0550-1B on edullinen 5µH LISN-keinoverkko, joka on suunniteltu johtuvien emissioiden mittaamiseen / linjapäätteeseen taajuusalueella 100 kHz – 400 MHz. Se on CISPR-25:n (EN 55025), useiden autovalmistajien standardien, MIL-STD-461F:n, DO-160:n, AECTP-500:n ja ISO 7637-2:n mukainen.

LISN-keinoverkot kytketään testattavan laitteen (EUT) syöttöjohtoihin. EUT:n syöttöliittimissä esiintyvä johdettu kohina voidaan mitata BNC-liittimistä spektrianalysaattorilla tai mittausvastaanottimella. Lähde- (syöttö-) ja EUT-liitäntä on erotettu toisistaan 5µH induktorilla.

Kaksi TBL0550-1B-lähetintä yhdessä Tekbox LISN Maten kanssa mahdollistavat yhteismuotoisen ja differentiaalimuotoisen kohinan erilliset mittaukset.

Teknisiä ominaisuuksia:

• Yksireittinen, konfiguroitava, 50Ω // 5µH + 1Ω, 50Ω // 5µH; sisäinen kondensaattori voidaan irrottaa ISO 7637-2- ja DO-160-kokoonpanoissa; DO-160:lle vaaditaan ulkoinen 10µF:n kondensaattori; LISN on tehdasasetus 50Ω // 5µH + 1Ω, muut kokoonpanot vaativat sisäisen suurvirtajumpperin asettamisen

• Tuetut standardit: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 ja ISO 7637-2

• Karakterisoitu taajuusalue: 10 kHz – 400 MHz

• DC-vastus: < 5 mΩ lähde+ – EUT+; < 5 mΩ lähde- – EUT

• Suurin virta: 50A jatkuva

• Suurin käyttöjännitealue: 0–250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC

• Sisäisten komponenttien absoluuttinen maksimiarvo: 450 V DC

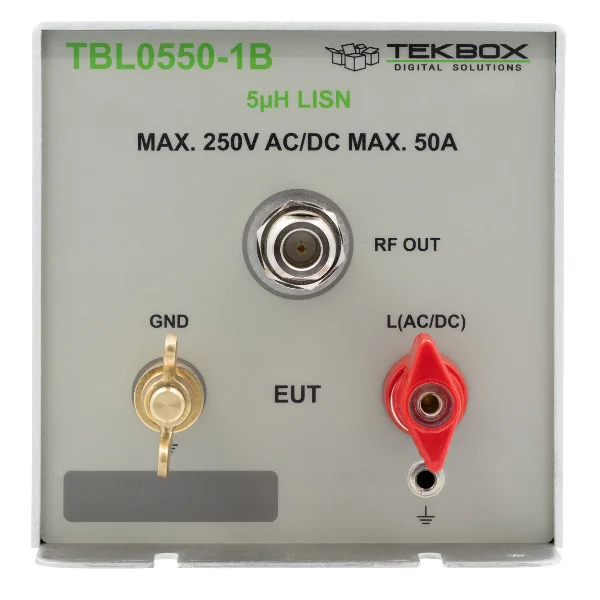

• EUT-liitin: liitäntänapa, M6, 4 mm:n keskireikä, 63 A, 1 kV, Schützinger POL 631 L

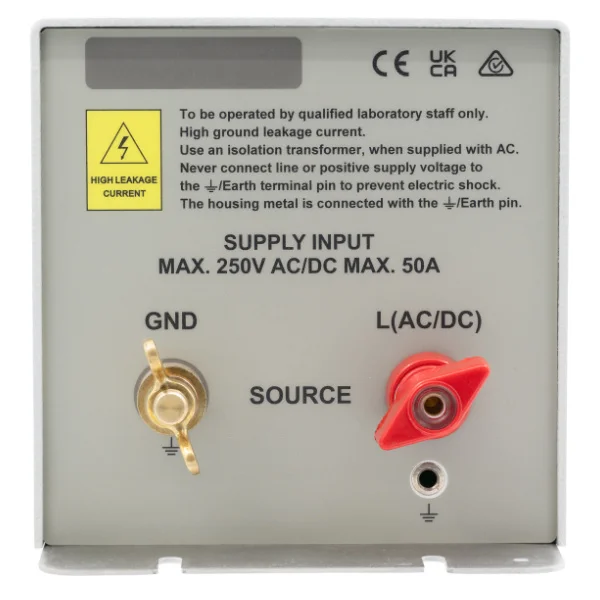

• LÄHDEliitin: liitäntänapa, M6, 4 mm:n keskireikä, 63 A, 1 kV, Schützinger POL 631 L

• MAADOITUS: 6 mm:n maadoitustappi siipimutterilla, paljas ruostumattomasta teräksestä valmistettu pohjalevy kiinnitysurilla ja uppokantainen reikä 4 mm:n ruuville

• Jumpperi: Harwin D3087-98

• Mitat: 125 mm x 125 mm x 275 mm

• Paino: 1,75 kg

Käyttökohteet:

Johtuvan kohinan EMC-esitestaus.
