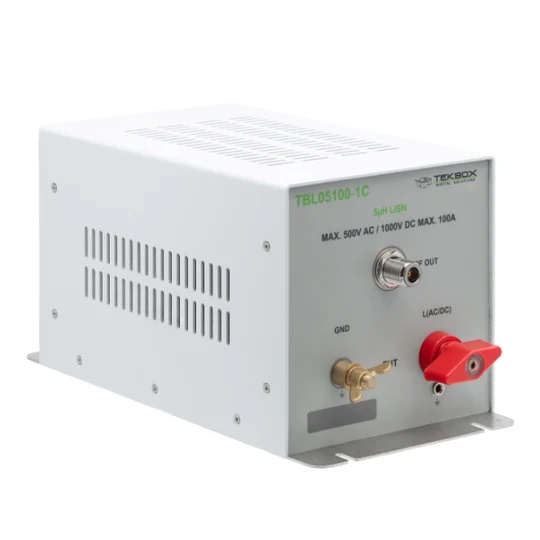

Tekbox TBL05100-1C LISN-keinoverkko (5µH, 100A)

TBL05100-1C on yleiskäyttöinen 5 µH:n LISN-verkko, joka täyttää useiden standardien vaatimukset. Tehdasasetuksena laite on kytketty (sisäisellä hyppyjohtimella) tilaan 50 Ω // 5 µH + 1 Ω, jolloin se täyttää standardien CISPR 16-1-2 ja CISPR 25 mukaiset impedanssi-, vaihe- ja eristysvaatimukset. Muuttamalla sisäistä kytkentää laite voidaan muuntaa 50 Ω // 5 µH -versioksi, joka tukee standardeja, kuten CISPR 25, MIL-STD-461G, ISO 11452-4 ja ISO 7637-2. Lisäämällä ulkoinen 10 µF:n kondensaattori impedanssi täyttää DO-160-standardin vaatimukset.

LISN-verkko kytketään testattavan laitteen (EUT) syöttölinjaan. EUT:n syöttöliittimissä esiintyvää johtuvaa häiriötä voidaan tarkkailla BNC-liittimen kautta spektrianalysaattorilla tai mittausvastaanottimella. 5 µH:n kela erottaa syöttöliitännän (virtalähde) EUT-liitännästä.

Käyttämällä kahta TBL05100-1C-yksikköä yhdessä Tekbox LISN Mate -laitteen kanssa voidaan mitata erikseen yhteismuotoista (common mode) ja eromuotoista (differential mode) häiriötä. Laitteen mukana toimitetaan N-uros–N-uros-tyyppinen RG232-kaapeli, vastakappaleet liittimille sekä maadoituskiinnikkeet maadoitustasoon asentamista varten.

Topologia: yksikanavainen, konfiguroitavissa (50 Ω // 5 µH + 1 Ω tai 50 Ω // 5 µH); sisäinen kondensaattori voidaan kytkeä irti ISO 7637-2- ja DO-160-mittausjärjestelyjä varten; DO-160-standardia varten tarvitaan ulkoinen 10 µF:n kondensaattori; tehdasasetuksena on 50 Ω // 5 µH + 1 Ω, ja muiden konfiguraatioiden käyttöönotto vaatii sisäisen suurvirtahyppyjohtimen asennon muuttamista.

Kalibrointisarja löytyy täältä: TBL0550-1C-CAL.

Tekniset tiedot:

• Tuetut standardit: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 ja ISO 7637-2
• Määritetty taajuusalue: 10 kHz – 400 MHz
• Tasavirtavastus: < 5 mΩ (Source+ – EUT+); < 5 mΩ (Source- – EUT-)
• Maksimivirta: 100 A; katso lämpenemisominaisuuksia kuvaava kuvaaja luvusta 8
• Käyttöjännitteen enimmäisalue: 0–500 V AC (50/60 Hz), 250 V AC (400 Hz), 1000 V DC
• Sisäisten komponenttien ehdoton enimmäisjännite: 1500 V DC
• RF-liitin: N-naarasliitin

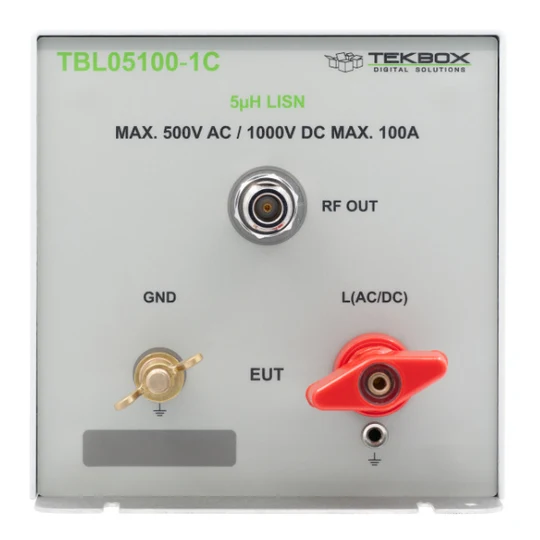

• EUT-liitin: M8-naparuuvi, 4 mm:n keskireikä, 100 A, 1 kV, Schützinger POL 102 L / RT

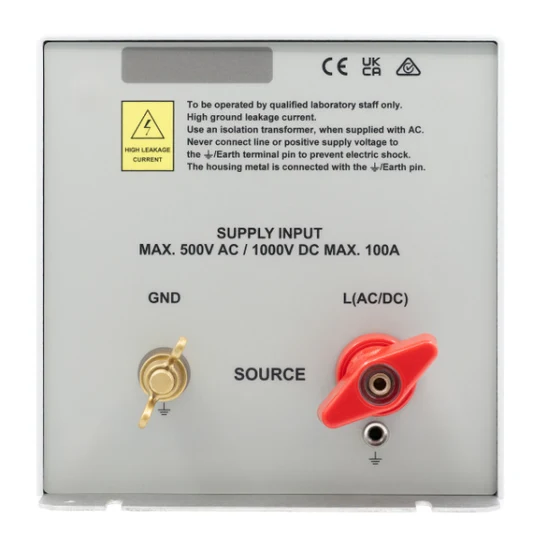

• SOURCE-liitin: M8-naparuuvi, 4 mm:n keskireikä, 100 A, 1 kV, Schützinger POL 102 L / RT; MAADOITUS: 8 mm
• Maadoitusnasta ja siipimutteri; paljas ruostumattomasta teräksestä valmistettu pohjalevy, jossa on kiinnitysreiät ja upotettu reikä 4 mm:n ruuville
• Hyppyjohdin: Harwin D3087-98
• Mitat: 300 m

Manuaali:

TBL05100-1C 5uH LISN

Huom. suojaus ja turvallisuus:

Spektrianalysaattorin tai mittausvastaanottimen suojaus:
TBL05100-1C LISN -laitteen RF-signaalitiellä ei ole suojauskomponentteja. Käytä ulkoista vaimenninta ja/tai rajoitinta suojataksesi spektrianalysaattorin tai mittausvastaanottimen tuloa haitallisilta transienteilta tai korkeilta RF-kohinatasoilta.

Turvallisuus:
Standardien CISPR 16-1-2, CISPR 25 (EN 55025), MIL-STD-461G ja DO-160 mukaisten suunnitteluvaatimusten vuoksi LISN-laitteet eivät täytä standardissa EN 61010-1 määritettyjä suurimpia sallittuja vuotovirta-arvoja. Lisäksi LISN-laitteet eivät täytä CAT II -luokan eristysvaatimuksia.
LISN-laitteen kotelo on yhdistetty liitinriman negatiiviseen/maadoitettuun SOURCE- ja EUT-napaan sekä RF-liittimen maadoitukseen. Positiivisen jännitteen tai verkkojännitteen kytkeminen vahingossa maadoitusnapaan aiheuttaa hengenvaarallisen sähköiskun vaaran. TBL05100-1C on tarkoitettu käytettäväksi ainoastaan ​​laboratorioympäristössä, ja sitä saa käyttää vain pätevä henkilöstö.
