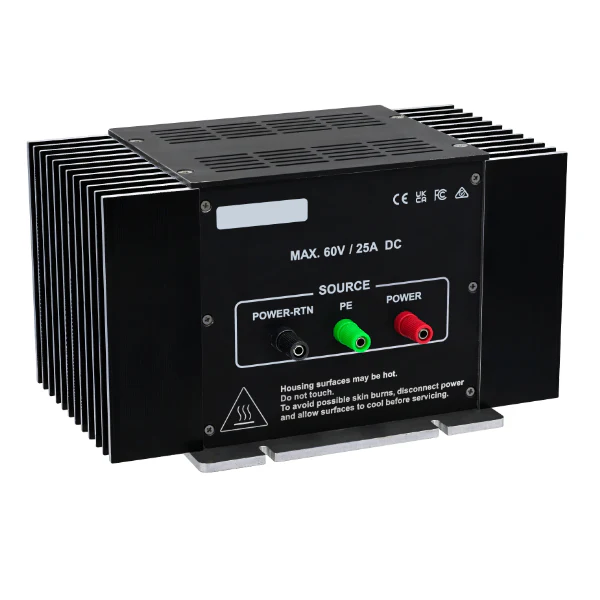

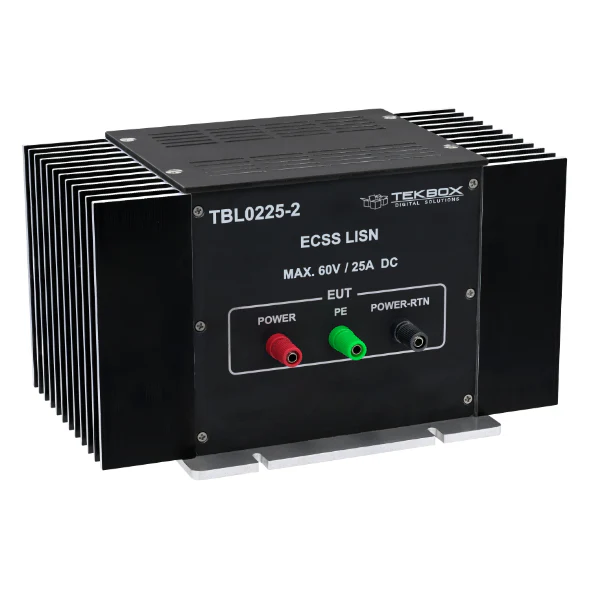

Tekbox TBL0225-2 Line Impedance Stabilisation Network (LISN) 2µH

TBL0225-2 LISN on kaksipolkuinen 50 Ω:N // 2 µH:n LISN, jonka taajuusalue on 10 Hz – 200 MHz. Se perustuu standardiin ECSS-E-ST-20-07C Rev 1. Standardi esittää LISN:n yleisen kytkentäkaavion ja sallii jonkin verran joustavuutta komponenttiarvoissa. TBL0225-2 on tarkoitettu käytettäväksi satelliittien ja avaruusalusten EMC-mittauksissa. LISN:ssä ei ole lähtöä johtuvien päästöjen mittaamiseen. Sen sijaan se toimii ainoastaan ​​verkkona linjan impedanssin vakauttamiseen. Standardin mukaisesti RF-virranvalvonta-anturia käytetään johtuvien päästöjen mittaamiseen.

2 µH:n induktori jäljittelee avaruusalusten tai satelliittien syöttöjohtosarjan tyypillistä induktanssia.

LISN kytketään testattavan laitteen syöttöjohtoon ja virran paluujohtoon.

Tekniset tiedot:

• LISN-tyyppi: V-AMN, 50 Ω // 2 µH
• Karakterisoitu taajuusalue: 10 Hz – 200 MHz
• DC-vastus: 100 mΩ polkua kohden
• Suurin virta: 25 A jatkuva
• Käyttöjännitealue: 0–60 V DC
• EUT- / SOURCE-liittimet: 4 mm:n banaaniliittimet
• Mitat: L 260 mm x P 140 mm x K 150 mm
• Paino: 4,1 kg
