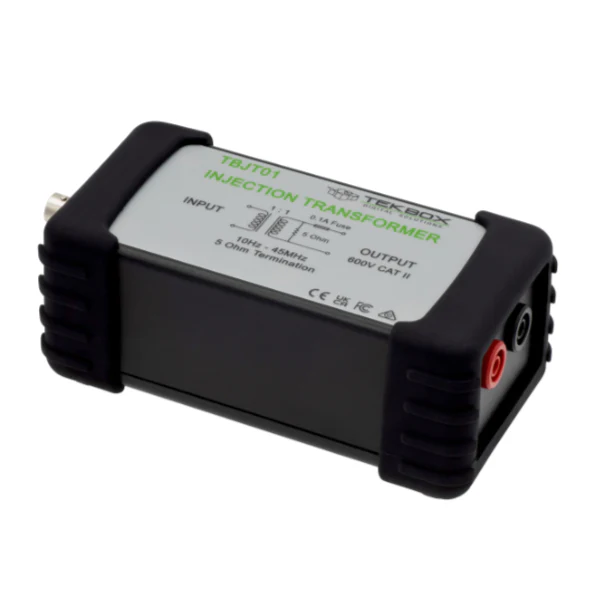

Tekbox TBJT01 Laajakaistainen injektiomuuntaja

TBJT01 on laajakaistainen injektiomuuntaja säätösilmukan vakauden mittaamiseen. Se tarjoaa galvaanisen erotuksen pyyhkäisysignaalilähteen ja säätösilmukan välille. Injektiomuuntaja on sisäisesti terminoitu 5 ohmin vastuksella ja suojattu 100 mA:n sulakkeella. Käyttökelpoinen taajuusalue on 10 Hz – 45 MHz.

TEKNISET TIEDOT:

• Vaatimustenmukaisuus: RoHS
• Päätevastus: 5 Ω
• Sulake: 100 mA (Littlefuse 0451.100MRL); toisiopuoli (lähtöpuoli)
• Kierrosten suhde: 1:1
• Karakterisoitu taajuusalue: 1 Hz – 100 MHz
• Käyttökelpoinen taajuusalue: 10 Hz – 45 MHz
• 3 dB:n taajuusalue: 15 Hz – 9 MHz tyyp.
• Väliinkytkentävaimennus (S21): 15,5 dB tyyp.
• Kapasitanssi: 90 pF @ 1 kHz; ensiö- ja toisiokäämitys
• DC-saturaatiovirta: 12 mA
• Suurin jänniteluokitus: 600 V CAT II; ensiö- ja toisiokäämitys
• Tuloliitin: 50 Ω BNC-naaras
• Lähtöliitin: 4 mm:n turvabanaaniliittimet, 20 mm:n väli
• Käyttölämpötila alue: 0°C – 60°C
• Kotelon mitat: 70 mm x 60 mm x 140 mm
• Paino: 250 g
