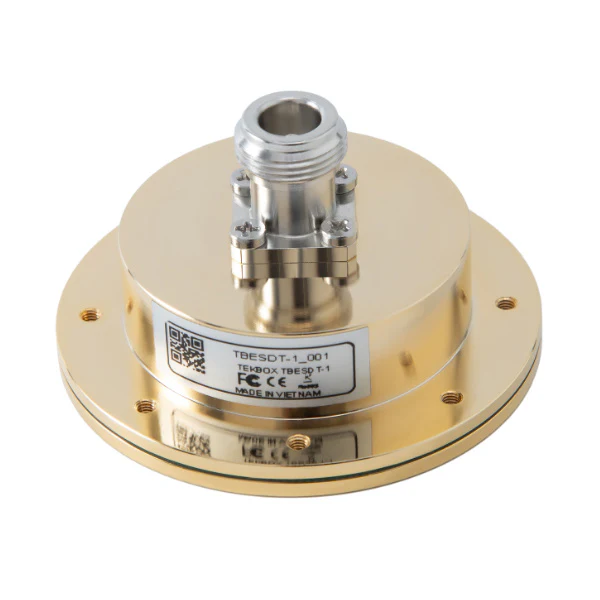

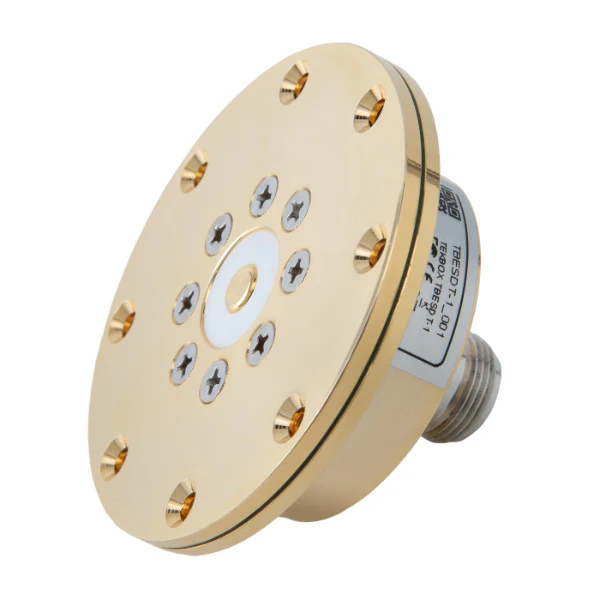

Tekbox TBESDT1 ESD Target 2 Ohm

TBESDT1 ESD-Target on virtaa mittaava muunnin ESD-simulaattoreiden testaamiseen. Sitä käytetään IEC 61000-4-2 -standardin mukaisten mittausten tekemiseen jopa 4 GHz:n taajuudella.

TEKNISET TIEDOT:

• Vaatimustenmukaisuus: IEC 61000-4-2
• Resistanssi: 2,08 Ω ± 1 %
• Siirtoimpedanssi:
  2 V/A
  0,2 V/A 20 dB:n vaimentimella
• Taajuusalue:
  DC – 4 GHz
• S21-tasaisuus:
  < ± 0,5 dB 1 GHz:iin asti
  < ± 1,2 dB 4 GHz:iin asti
• Maks. pulssin amplitudi: ± 30 kV

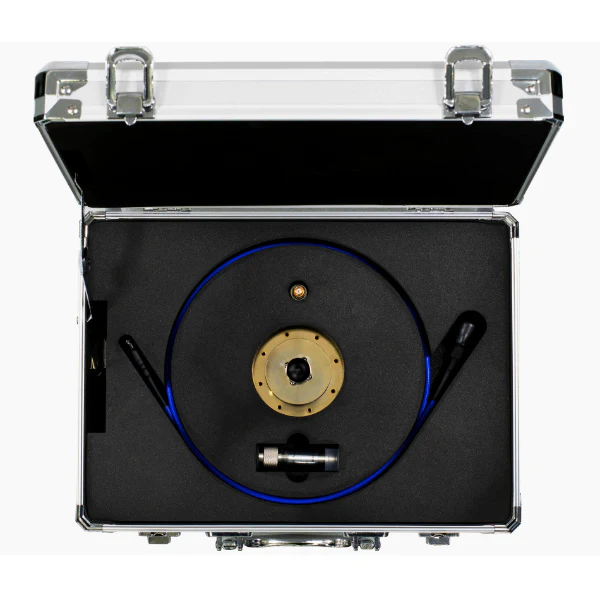

• Toimitettavat sisältö:
  • TBESDT1 ESD Target
  • 20 dB:n vaimennin
  • N-uros – SMA-uros -koaksiaalikaapeli, 100 cm, RM141
  • SMA-naaras – BNC-uros -koaksiaalisovitin

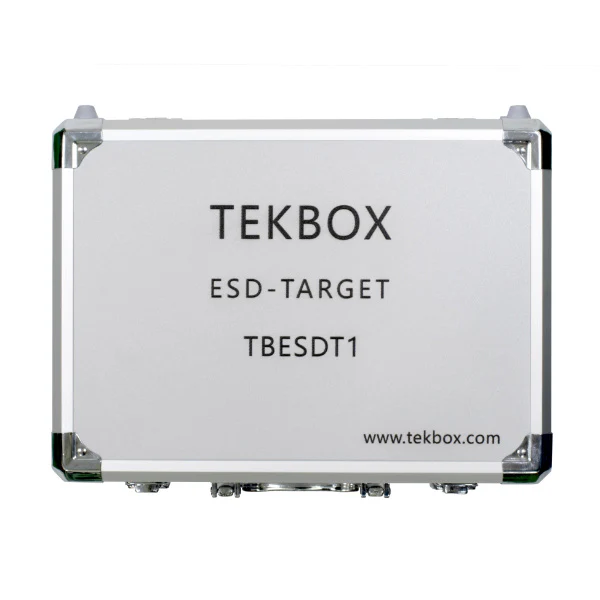

  • Alumiininen kantolaukku
  • Tehtaan kalibrointitodistus, NIST-jäljitettävä
• ESD Targetin paino: 0,5 kg
• ESD Targetin mitat: S70 mm x K40 mm
• Kotelon paino: 2,1 kg
• Kotelon mitat: 340 mm x 260 mm x 110 mm

TBESDT1 Manual

Oheistuotteet:

• TBESDMP1: ESD Targetin kiinnityspaneeli
