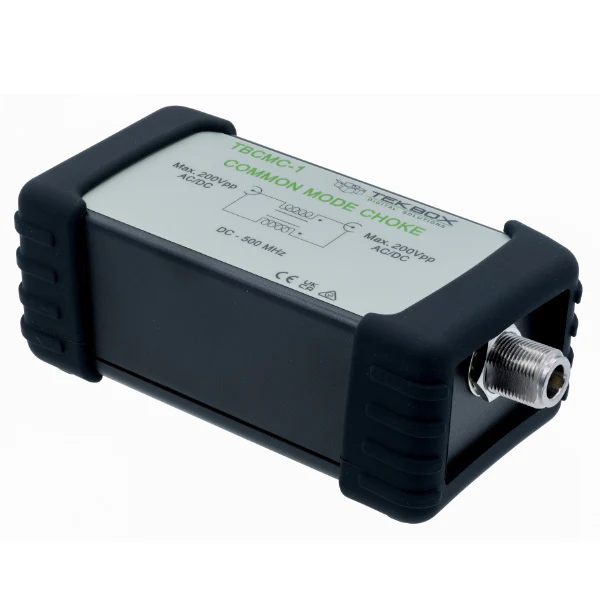

Tekbox TBCMC-1 Yhteismuotoinen RF-kuristin

TBCMC-1 on yleiskäyttöinen, yhteismuotoinen RF-kuristin. Se on suunniteltu ensisijaisesti vaimentamaan maasilmukkavirtoja impedanssimittausjärjestelmissä, jotka perustuvat shunttimenetelmään. TBCMC-1 on rakenteeltaan symmetrinen.

TEKNISET TIEDOT:

• Vaatimustenmukaisuus: RoHS
• Differentiaalitilan impedanssi: 50 ohmia, tyyp.
• Karakterisoitu taajuusalue: 1 Hz – 1 GHz
• Suositeltu taajuusalue: 10 Hz – 500 MHz
• Differentiaalitilan teholuokitus: maks. 130 W, jopa 1 GHz
• Differentiaalitilan jänniteluokitus: maks. 225 V pp, jopa 1 GHz
• Väliinkytkentävaimennus (S21, S12):
  < 0,1 dB, jopa 10 MHz, tyyp.
  < 0,2 dB, jopa 100 MHz, tyyp.
  < 0,6 dB, jopa 1 GHz, tyyp.
• CMR (Common-Mode Rejection):
  > 60 dB, jopa 1 MHz, tyyp.,
  > 30 dB, jopa 100 MHz, tyyp.,
  > 10 dB, jopa 1 GHz, tyyp.
• Tulon heijastushäviö (S11, S22): > 20 dB, jopa 1 GHz, tyyp.
• Yhteismuotoinen kyllästysvirta: 500 mA, tyyp.
• RF-liittimet: 50 Ω N – naaras
• Käyttölämpötila-alue: 0 °C – 60 °C
• Kotelon mitat: 70 mm x 60 mm x 140 mm
• Paino: 350 g

TBCMC-1 Manual

Oheistuotteet:

• TBTB-1: Shuntti-impedanssimenetelmän testipiirilevy; through, N-F/N-F; 40 × 60 mm
• TBTB-2: Sarjaimpedanssimenetelmän testauspiirilevy; N-F/N-F; 40 × 60 mm
