Tekbox TBCG3-RN6 Kampageneraattori

TBCG3-RN6-kampageneraattori on tarkoitettu ensisijaisesti säteilypäästöjen testaamiseen. Se on hyödyllinen työkalu antennin ja esivahvistimen oikean toiminnan validointiin sekä spektrianalysaattorin tarkan kokoonpanon ja konfiguroinnin varmistamiseen. Se on hyvin karakterisoitu kaiuttomassa kammiossa, ja säteilypäästökäyriä voidaan käyttää referenssinä verrattaessa testattavaa laitetta epäideaalisessa kokoonpanossa samassa paikassa olevaan kampageneraattoriin.

Kiertokytkintä käyttämällä voit valita viiden kiinteän kampataajuuden ja ulkoisen kampataajuustulon välillä, jonka alue on 5 kHz – 200 MHz.

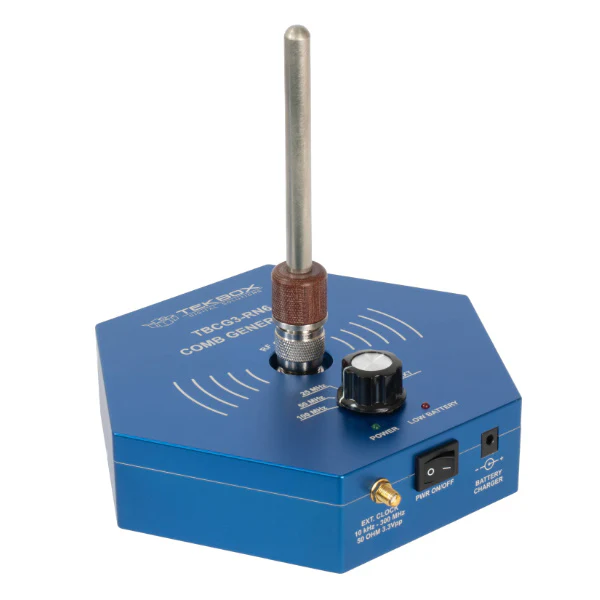

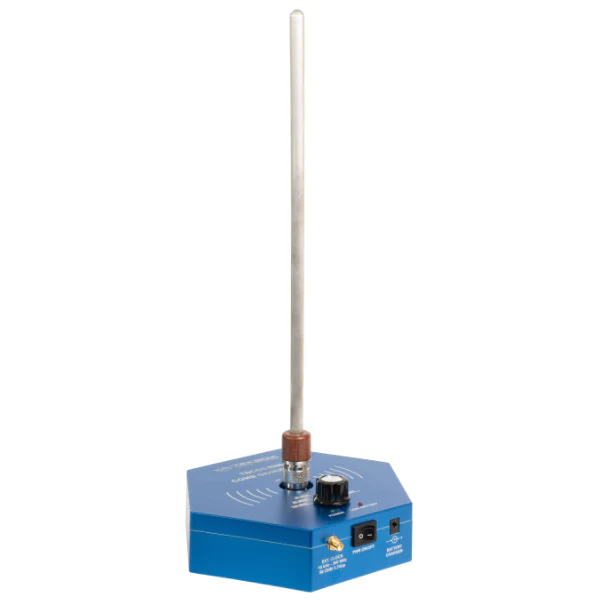

Kampageneraattorissa on kaksi monopoliantennia: 30 cm:n monopoli aina taajuuksille 300-500 MHz asti ja 10 cm:n monopoli sitä suuremmille taajuuksille.

Säteilevän kampaspektrin karakterisointi tapahtuu 5 MHz – 6 GHz välillä.

TBCG3-RN6:ssa on 50 ohmin lähtö ja naaras-N-liitin. Laite toimii kuudella AA-kokoisella NiMH-akulla, ja sen mukana toimitetaan ulkoinen laturi.

Kotelo on koneistettu täysalumiinista. Pohjapaneelissa on 1/4″ – 20 UNC -kierre, johon sopivat tavalliset jalustapultit.

Tekniset tiedot:

• Karakterisoitu taajuusalue: 5 MHz – 6 GHz
• Kampaspektrin tasaisuus jopa 2 GHz:iin asti: tyypillisesti 10 dB RF-liittimessä
• Kampaspektrin tasaisuus jopa 6 GHz:iin asti: tyypillisesti 40 dB RF-liittimessä
• Lähtöimpedanssi: 50 ohmia
• Lähtöteho: enintään 0 dBm @ 100 MHz f comp; laskee 6 dB joka fcomb/2:lla
• Amplitudin vakaus: < 0,2 dB; <0,1 dB 15 minuutin kuluttua
• Tehon heikkeneminen: < 0,5 dB 12 kuukauden aikana
• Lähtöliitin: N-naaras
• Valittavat, kiinteät kampataajuudet: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
• Taajuuden vakaus: 50 ppm
• Ulkoinen herätetulo: 5 kHz – 200 MHz @ kanttimuotoinen tulosignaali; enintään 3,3 Vpp, 100 kHz – 200 MHz @ sinimuotoinen tulosignaali; 3,3 Vpp maks.
• Ulkoinen tuloimpedanssi: 50 ohmia
• Tuloliitin: SMA-naaras
• Merkkivalot: Virta päällä -LED, Akun heikkenemisen merkkivalo
• Virtalähde: 6 x AA NiMH (esim. Varta Mignon 2700, ei sisälly toimitukseen)
• Laturi: ulkoinen; Ansmann ACS310
• Antennit: 30 cm monopoli taajuuksille f<300 … 500 MHz; 10 cm monopoli taajuuksille f>300…500 MHz
• Käyttöaika: akun kapasiteetti / 91 mA
• Lämpötila-alue: -10°C – +45 °C; alempi käyttölämpötila akuista riippuen
• Kotelon halkaisija: 180 mm
• Kotelon korkeus: 60 mm
• Paino: 1250 g

Varoitus: TBCG3-RN6 säteilee laajalla spektrillä ja ylittää merkittävästi CISPR-standardien mukaiset säteilypäästörajat. Käytä sitä vain suojatussa ympäristössä, jotta vältät häiriöt muiden elektronisten tuotteiden kanssa.
