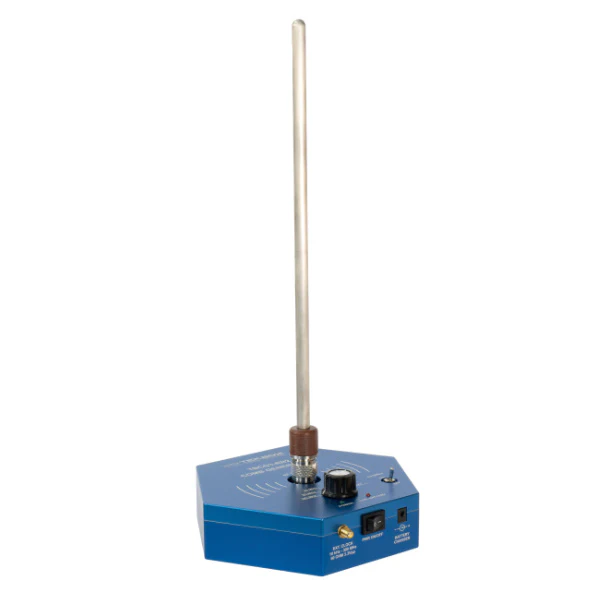

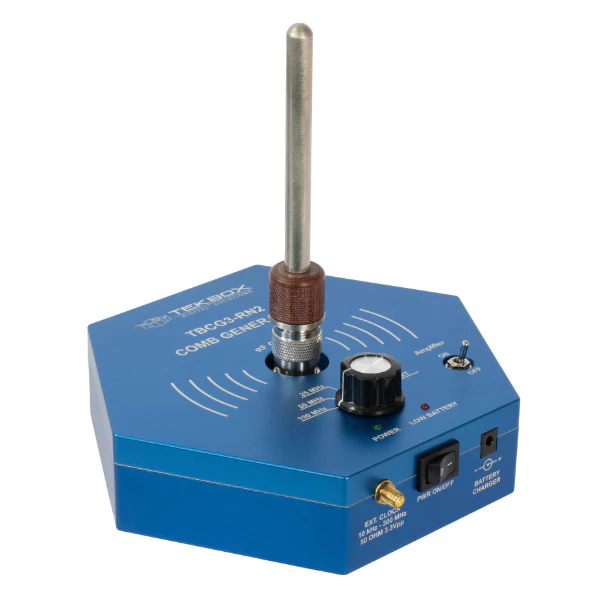

Tekbox TBCG3-RN2 Kampageneraattori

TBCG3-RN2-kampageneraattori on ensisijaisesti tarkoitettu säteilypäästöjen testaamiseen. Se on hyödyllinen työkalu antennin ja esivahvistimen oikean toiminnan validointiin sekä spektrianalysaattorin tarkan kokoonpanon ja konfiguroinnin varmistamiseen. Se on hyvin karakterisoitu kaiuttomassa kammiossa, ja säteilypäästökäyriä voidaan käyttää referenssinä verrattaessa testattavaa laitetta epäideaalisessa kokoonpanossa samassa paikassa olevaan kampageneraattoriin.

Kiertokytkimellä voit valita viiden kiinteän kampataajuuden ja ulkoisen kampataajuustulon välillä, jonka alue on 5 kHz – 200 MHz. Kytkettävä RF-vahvistin voi lisätä lähtösignaalia 20 desibelillä (dB).

Kampageneraattorissa on kaksi monopoliantennia: 30 cm:n monopoli jopa taajuuksille 300–500 MHz asti ja 10 cm:n monopoli sitä suuremmille taajuuksille.
Säteilevän kampaspektrin karakterisointialue on 5 MHz – 6 GHz.

TBCG3-RN2:ssa on 50 ohmin lähtö ja naaras-N-liitin. Se toimii kuudella AA-NiMH-akulla, ja sen mukana tulee ulkoinen laturi.

Kotelo on koneistettu täysalumiinista. Pohjapaneelissa on 1/4″ – 20 UNC -kierre, johon sopivat tavalliset jalustapultit.

Tekniset tiedot:

• Karakterisoitu taajuusalue: 5 MHz – 3 GHz
• Kampaspektrin tasaisuus jopa 1,5 GHz:iin asti, vahvistin pois päältä: tyypillisesti 8 dB RF-liittimessä
• Kampaspektrin tasaisuus jopa 1,5 GHz:iin asti, vahvistin päällä: tyypillisesti 12 dB RF-liittimessä
• Lähtöimpedanssi: 50 ohmia
• Lähtöteho: -5 dBm max. @ 100 MHz f comp; laskee 6 dB joka fcomb/2:lla
• Amplitudin vakaus: < 0,2 dB; <0,1 dB 15 minuutin kuluttua
• Tehon heikkeneminen: < 0,5 dB 12 kuukauden aikana
• Lähtöliitin: N-naaras
• Valittavat, kiinteät kampataajuudet: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
• Taajuuden vakaus: 50 ppm
• Ulkoinen herätetulo: 5 kHz – 200 MHz @ kanttimuotoinen tulosignaali; 3,3 Vpp max., 100 kHz – 200 MHz @ sinimuotoinen tulosignaali; 3,3 Vpp max.
• Ulkoinen tuloimpedanssi: 50 ohmia
• Tuloliitin: SMA-naaras
• Merkkivalot: Virta päällä -LED, akun heikkenemisen merkkivalo
• Virtalähde: 6 x AA NiMH (esim. Varta Mignon 2700, ei sisälly toimitukseen)
• Laturi: ulkoinen; Ansmann ACS310
• Antennit: 30 cm monopoli taajuuksille f<300 … 500 MHz; 10 cm monopoli taajuuksille f>300…500 MHz
• Käyttöaika: akun kapasiteetti / 96 mA (vahvistin pois päältä) tai 181 mA (vahvistin päällä)
• Lämpötila-alue: -10°C – +45 °C; alempi käyttölämpötila akuista riippuen
• Kotelon halkaisija: 180 mm
• Kotelon korkeus: 60 mm
• Paino: 1250 g

Varoitus: TBCG3-RN2 säteilee laajalla spektrillä ja ylittää merkittävästi CISPR-standardien mukaiset säteilypäästörajat. Käytä sitä vain suojatussa ympäristössä, jotta vältät häiriöt muiden elektronisten tuotteiden kanssa.

TBCG3-RN2 User Manual
