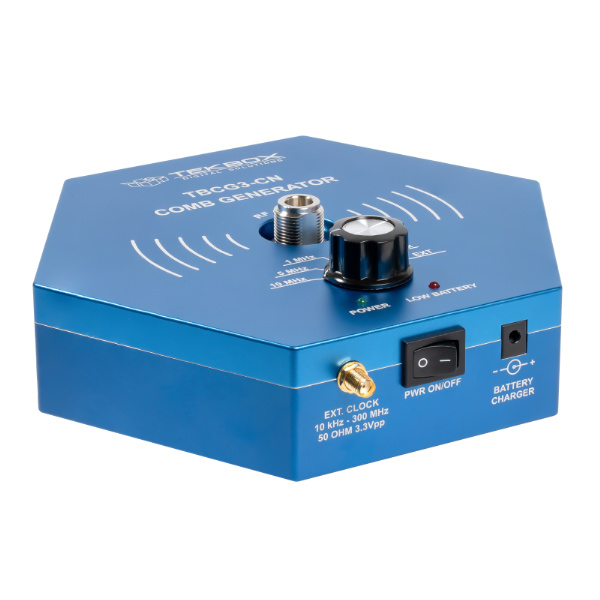

Tekbox TBCG3-CN Kampageneraattori

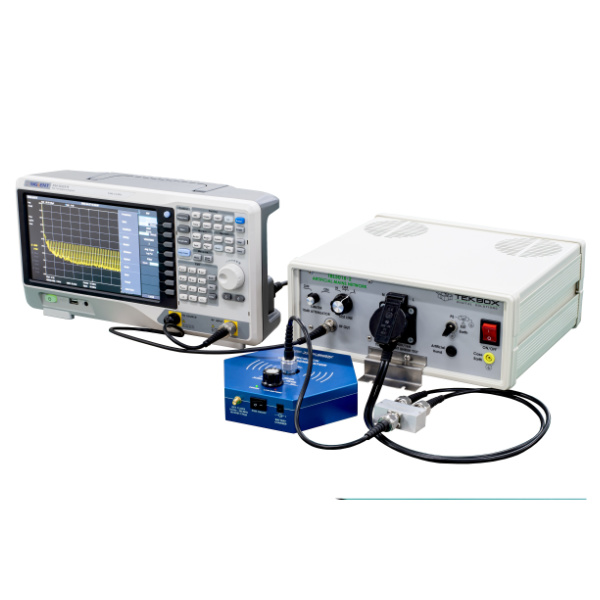

TBCG3-CN-kampageneraattori on suunniteltu ensisijaisesti todentamaan suoritetut päästötestiasetukset. Se on hyödyllinen työkalu LISN:n oikean toiminnan, spektrianalysaattorin oikean asennuksen ja konfiguroinnin vahvistamiseksi.

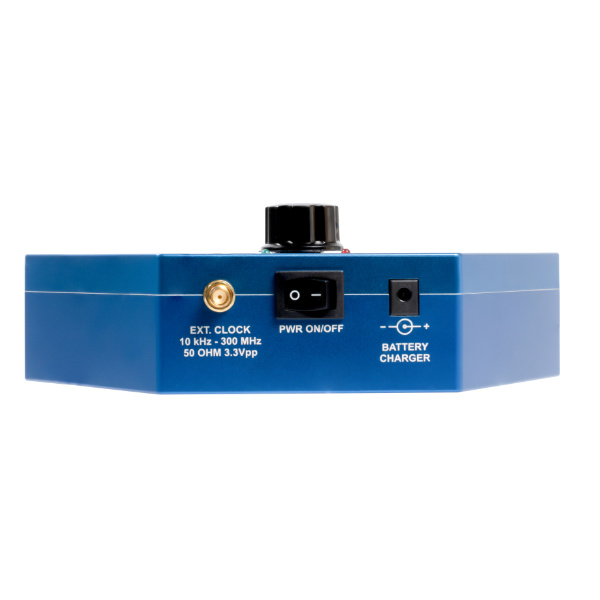

Pyörivän kytkimen avulla voit valita viiden kiinteän kampataajuuden ja ulkoisen herätetulon välillä taajuusalueella 5 kHz – 300 MHz.

Kampageneraattorin mukana tulee maakohtaiset sovitinkaapelit, jotka kytketään (virrattoman!) LISN:n DUT-liitäntään.

Laite saa virtansa neljästä AA NiMH -akusta ja sisältää ulkoisen laturin.

TBCG3-CN tuottaa kampaspektrin noin 8 dB tasaisella taajuusalueella 1,5 GHz asti ja siinä on 50 ohmin lähtö N-naarasliittimellä.

Kotelo on jyrsitty kiinteästä alumiinista. Kampapaneelissa oleva ¼” – 20 UNC-kierre hyväksyy vakiojalustapultit.

TEKNISET TIEDOT:

• Määritetty kaistanleveys: 1,5 GHz
• Kampaspektrin tasaisuus: tyypillisesti 8 dB
• Lähtöimpedanssi: 50 ohm
• Lähtöteho: 66 dBµV @ 10 MHz f comb ; laskee 6 dB jokaisella fcomb:lla /2
• Amplitudin vakaus: < 0,2 dB; <0,1 dB 15 minuutin kuluttua
• Tehon heikkeneminen: < 0,5 dB 12 kuukauden aikana
• Lähtöliitin: N-naaras
• Valittavissa olevat kiinteät kampataajuudet: 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz
• Taajuusstabiilisuus: 50 ppm
• Ulkoinen herätetulo: 5 kHz – 300 MHz @ kanttitulosignaali; 3,3 Vpp max.,
  100 kHz – 300 MHz @ sinitulosignaali; 3,3 Vpp max.
• Tuloimpedanssi: 50 ohm
• Tuloliitin: SMA-naaras
• Virrankulutus: 70 mA
• Merkkivalot: Power On LED, Low Battery LED
• Virtalähde: 4 x AA NiMH (esim. Varta Mignon 2700, ei sisälly toimitukseen)
• Laturi: ulkoinen; Ansmann ACS110
• Toiminta-aika: akun kapasiteetti / 70 mA
• Lämpötila-alue: -20°C – +45°C
• Kotelon halkaisija: 180 mm
• Kotelon korkeus: 60 mm
• Paino: 1250 g
