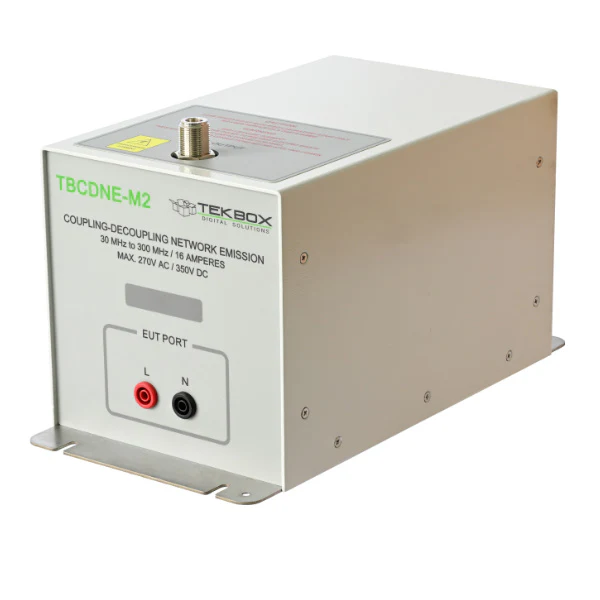

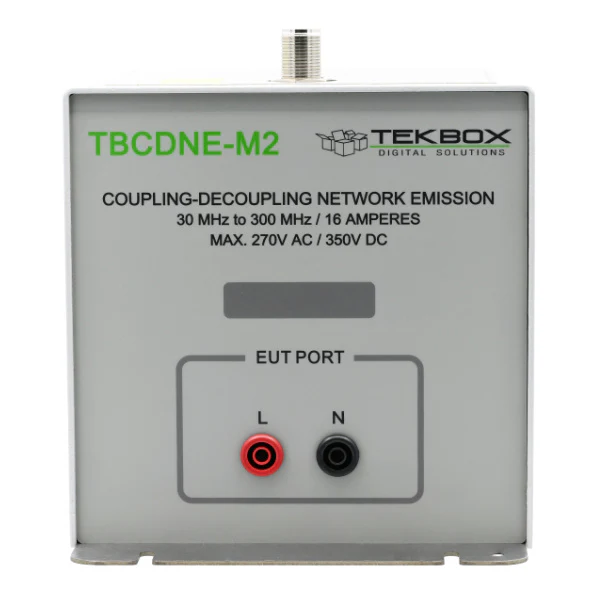

Tekbox TBCDNE-M2 CDNE-kytkentä- irrotusverkko M2

CDNE-verkot ovat kytkentä-irrotusverkkoja (Coupling Decoupling Networks Emission), joita käytetään vaihtoehtoisena tekniikkana valaisimien säteilypäästöjen mittaamiseen CISPR 15 (EN55015) -standardin mukaisesti.

Se välttää päästömittausten tarpeen avoimilla testauspaikoilla. Tämä menetelmä esiteltiin CISPR 15:n painoksessa 9 hyväksyttävänä vaihtoehtona perinteiselle OATS-testikonfiguraatiolle, joka vaati antenneja ja kalibroituja testauspaikkoja. Se on määritelty taajuusalueelle 30 MHz – 300 MHz. CDNE-menetelmää ja siihen liittyviä rajoituksia 300 MHz:iin asti voidaan soveltaa vain testattaviin laitteisiin, joiden kellotaajuudet ovat alle 30 MHz tai yhtä suuret. Tällaisessa tapauksessa tuotteen katsotaan täyttävän vaatimukset 300 MHz:n ja 1000 MHz:n välillä.

CDN-verkkoihin verrattuna CDNE-verkot ovat huomattavasti tiukempia, ja niissä on pienennetty yhteismuotoisen (CM) impedanssin toleranssi ja lisäparametreja CM-vaiheen toleranssille ja differentiaalimuotoiselle impedanssille, joka on 100 Ω. Pitkittäissuuntaisen konversiohäviön on oltava vähintään 20 dB, jotta symmetrinen jännite ei vaikuttaisi mittaustuloksiin.

CISPR 15 -standardin painos 9 määrittää myös, että testattavan laitteen verkkovirtakaapeli on terminoitava CDNE:llä, joka on sijoitettu referenssimaatasolle OATS-, SAC- tai FAR-mittausmenetelmissä.

Toisin kuin CDN:t, CDNE:t eivät sovellu häiriönsietomittauksiin.

Tekbox TBCDNE-M2 on suunniteltu testattaviin laitteisiin, joissa ei ole PE-maadoitusliitäntää. Tekbox tarjoaa TBCDN-M3-mallin, kun testataan laitteita PE-, nolla- ja linjaliitännöillä.

TBCDNE-M2:n TEKNISET TIEDOT:

• Vaatimustenmukaisuus: CISPR 15 (IEC / EN 55015) Edition 9, CISPR 16-1-2, CISPR 16-2-1
• Suurin syöttöjännite: 300 V AC, 600 V DC
• Suurin virta: 16 A
• Taajuusalue: 30 MHz – 300 MHz
• Yhteismuotoinen impedanssi: 150 Ω +10 / – 20 Ω (EUT-portti)
• Vaihevaste: 0° ± 25° (EUT-portti)
• Differentiaalimuotoinen impedanssi: 100 Ω ± 20 Ω (EUT-portti)
• Jännitteen jakokerroin: 20 dB ± 1,5 dB (EUT-RF-lähtöön)
• AE-EUT-irrotus: > 30 dB
• AE-RF-lähdön irrotus: > 30 dB
• RF-lähtöliitin: N – naaras
• EUT/AE-liittimet: 4 mm:n turvalliset banaaniliittimet, 4 mm:n liitännät pohjalevyssä GND-liitäntää varten
• Kotelon materiaali: pulverimaalattu alumiini, pohjalevy ruostumatonta terästä
• Mitat: 300 x 150 x 150 mm
• Paino: noin 2,5 kg
• Mukana: NIST-jäljitettävät kalibrointitiedot
• Valinnaiset lisävarusteet > TBCDNE-MX-X:
  • Sovitinpaneeli oikosulkukiskolla ja N-liittimellä (TBCDNE-MX-X > TBCDNE-M2-AP)
  • 50 Ω – 150 Ω:n sovitinpaneeli VDF-mittausta / -kalibrointia varten (TBCDNE-MX-X > TBCDNE-M2-CAL1 )
  • OSL-sovittimet yhteismuotoiseen impedanssimittaukseen / -kalibrointiin (TBCDN-MX-X > TBCDNE-M2-CAL2 )
  • Balun- ja OSL-sovittimet differentiaalimuotoiseen impedanssimittaukseen / -kalibrointiin (TBCDN-MX-X > TBCDNE-M3-CAL3)
