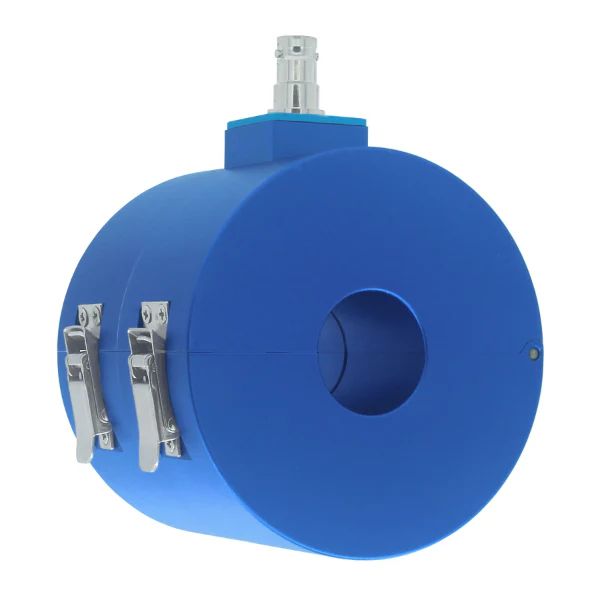

TekBox TBBCI1-300K420-HV Massavirran injektioanturi (snap-on) 10kHz-500MHz

TBBCI1-300K420-HV – massavirran injektiomittapäätä voidaan käyttää jopa 400 MHz:n taajuusalueella.

BCI-mittapäätä voidaan käyttää ISO11452-4 BCI-testaukseen, GJB 151B- ja CS114-testaukseen MILSTD 461G -standardin mukaisesti sekä DO160 pykälän 20 mukaiseen testaukseen. Mittapää täyttää myös DO160 pykälän 22, pulssin indusoiman vaimennetun sinimuotoisen testin vaatimukset 5 kV:n pulssi-injektiolle.

Väliinkytkentävaimennus on 5 dB suurimmalla osalla kaistanleveydestä. Mittapää on yksilöllisesti karakterisoitu, ja sitä voidaan käyttää taajuusalueella 10 kHz – 450 MHz. Anturia voidaan käyttää tasojen I (60 mA), II (100 mA), III (150 mA), IV (200 mA) ja asiakaskohtaisen tason V injektoimiseen jopa 350 mA:iin asti.

Anturia voidaan käyttää myös RF-virran valvontaan.

RF-virran valvontaan tarkoitetun anturin aukko on 27 mm. Tyypillinen väliinkytkentävaimennus on 5 dB, ja tyypillinen siirtoimpedanssi on 26 dB ohmia.

Sopivan kalibrointilaitteen voi tilata täältä.

TEKNISET TIEDOT:

• Vaatimustenmukaisuus: ISO 11452-4; MIL-STD-461 CS114, GJB 151B-2013, DO-160
• Karakterisoitu taajuusalue: 10 kHz – 500 MHz
• Väliinkytkentävaimennus: 5 dB tyyp.; 50 ohmin järjestelmä (100 ohmin silmukkaimpedanssi)
• Siirtoimpedanssi: 29 dB ohmia tyyp.; 50 ohmin järjestelmä (100 ohmin silmukkaimpedanssi)
• Teholuokitus: pystyy syöttämään luokkia I, II, III, IV standardin ISO 11452 mukaisesti ja asiakkaan määrittämää tasoa V jopa 350 mA:iin asti
• Suurin ytimen lämpötila: 80 °C
• Liittimen tyyppi: BNC-SHV uros
• Aukon halkaisija: 27 mm
• Ulkohalkaisija: 92 mm
• Korkeus: 76 mm
• Paino: 1,2 kg

TBBCI1-300K420-HV Manual

Katso kalibrointiteline TBBCI1-CAL.
