Siglent Virtamittapäät CP (Current Probes) -sarja

Siglentin aktiiviset virtamittapäät oskilloskoopeille.

Täydellisiä käytettäväksi Siglentin tehoanalyysisovelluksissa, mukaan lukien SDS2000X-PA.

Virtamittapääsarjan mallit: CPL5100, CP4020, CP4050, CP4070, CP4070A, CP6030, CP6030A, CP6150, CP6500.

CP4000-sarjan virtamittapäät mahdollistavat sen, että yleiskäyttöinen oskilloskooppi näyttää
AC- ja DC-virtasignaalit jopa 100 ampeerin huippuun asti (70 A RMS). Virta-anturilla voi
tehdä myös AC- ja DC-mittaukset yleismittarilla käyttämällä suositeltua
lisävarustetta: MT-246N (BNC-banaani) -pistokeadapteri.

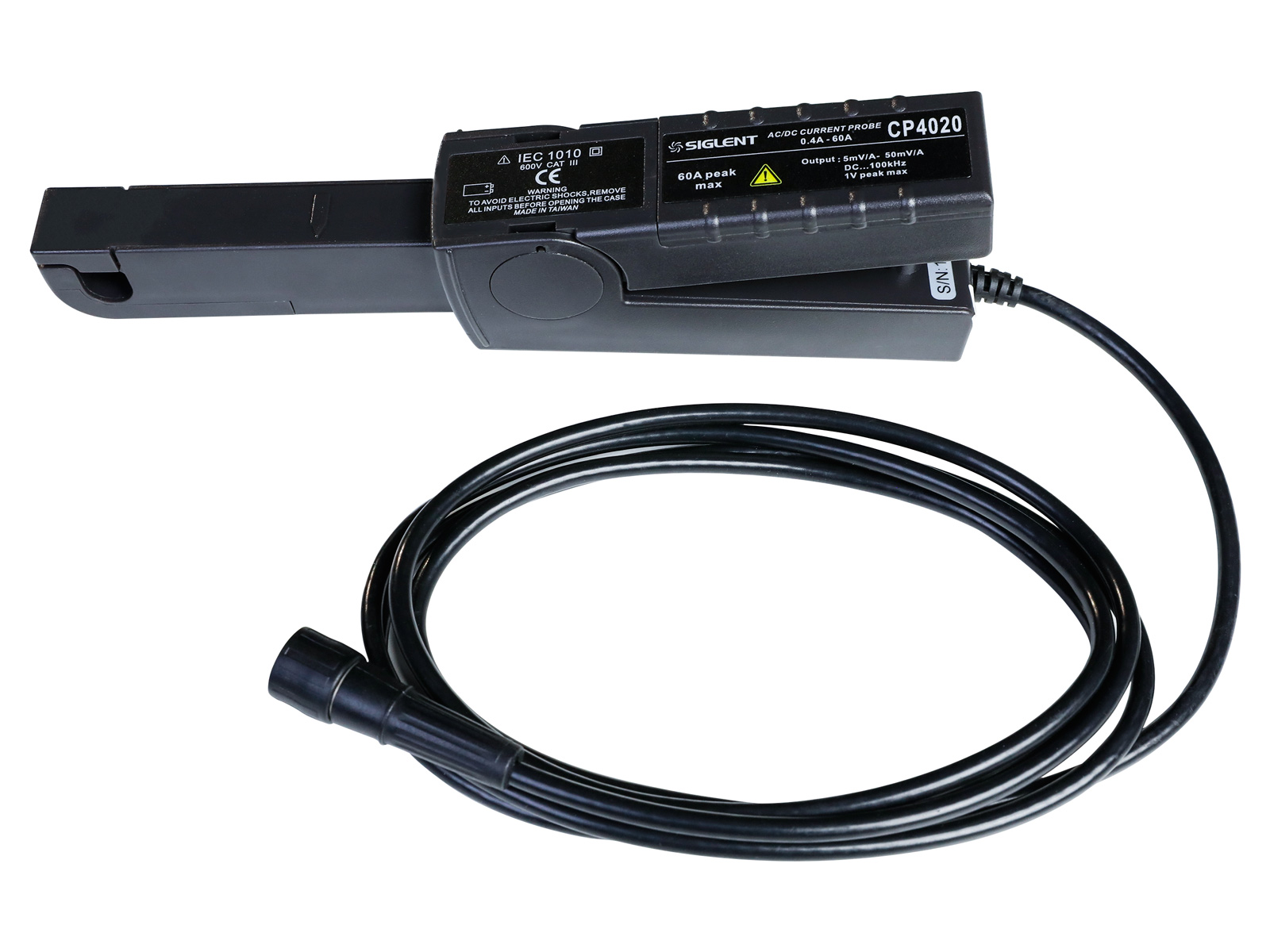

Siglent CP4020

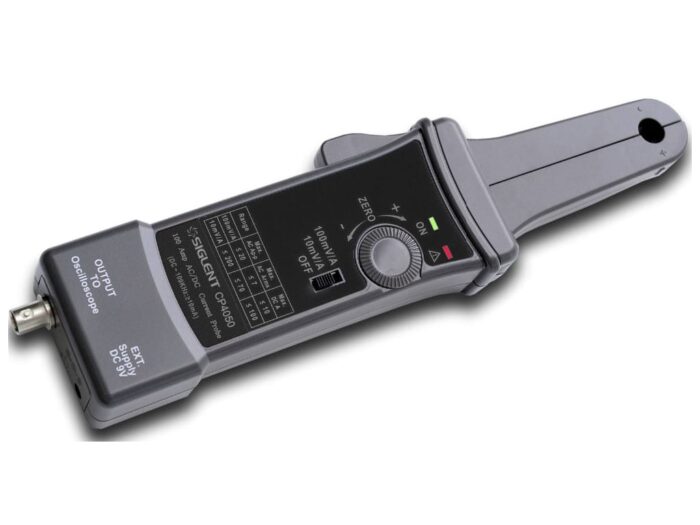

Siglent CP4050

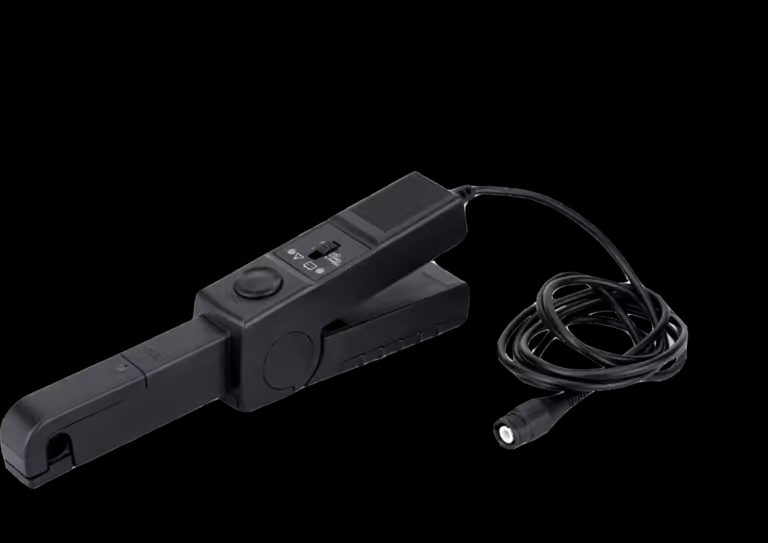

Siglent CP4070

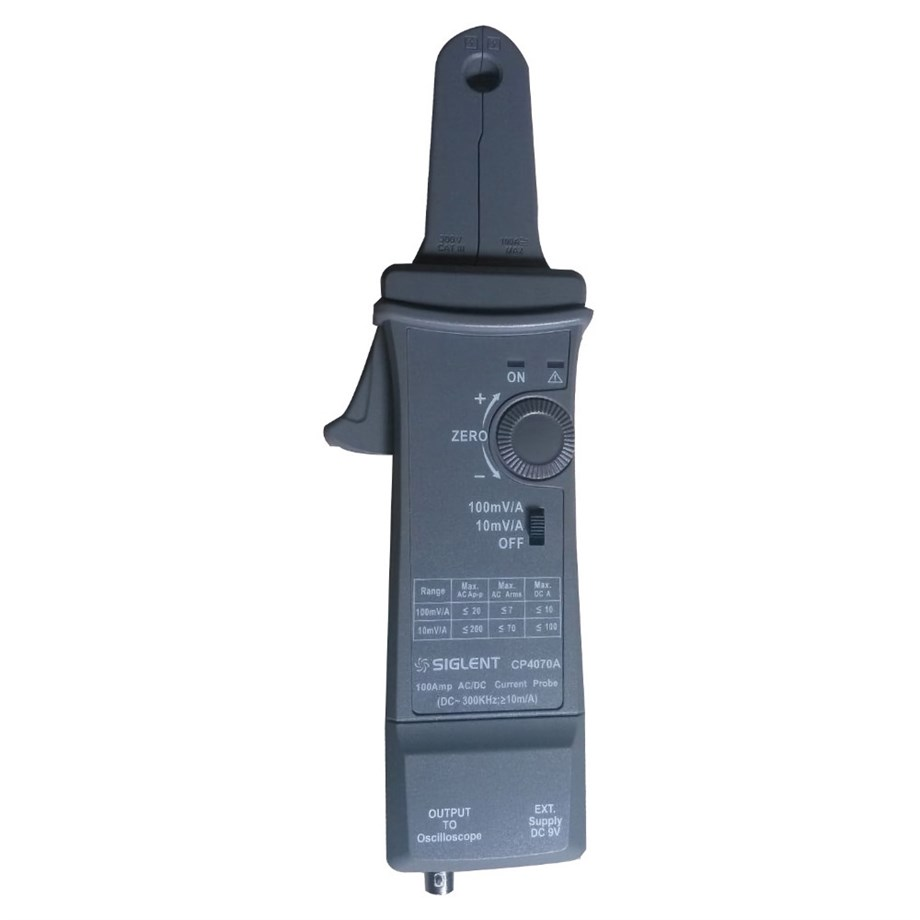

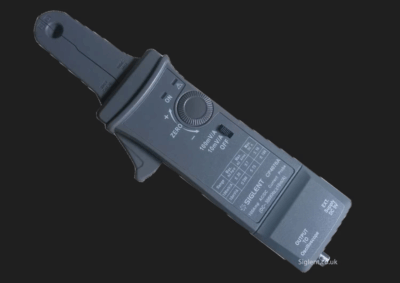

Siglent CP4070A

CPL5100 on virtamittapää, joka voi mitata sekä tasa- että vaihtovirtaa aina
100A:iin asti (70,7 Arms). CPL5100:n kaistanleveys on 600 kHz (-3 dB). CPL5100 tarjoaa kaksi
aluevaihtoehtoa: 10A ja 100A (käyttäjä voi valita oikean alueen
virta-arvon mukaan). Automaattinen nollaustoiminto helpottaa käyttöä, ja siinä on myös
tehon ja matalan jännitteen ilmaisin sekä ylikuormituksen äänihälytys. Anturiin voi saada virtaa
paristolla tai ulkoisella virtalähteellä, mikä tekee mittauksesta paljon mukavampaa.
Standardin BNC-lähtöportin avulla anturi voidaan yhdistää mihin tahansa oskilloskooppiin, ja sen voi
yhdistää myös yleismittariin BNC-banaaniliittimellä.

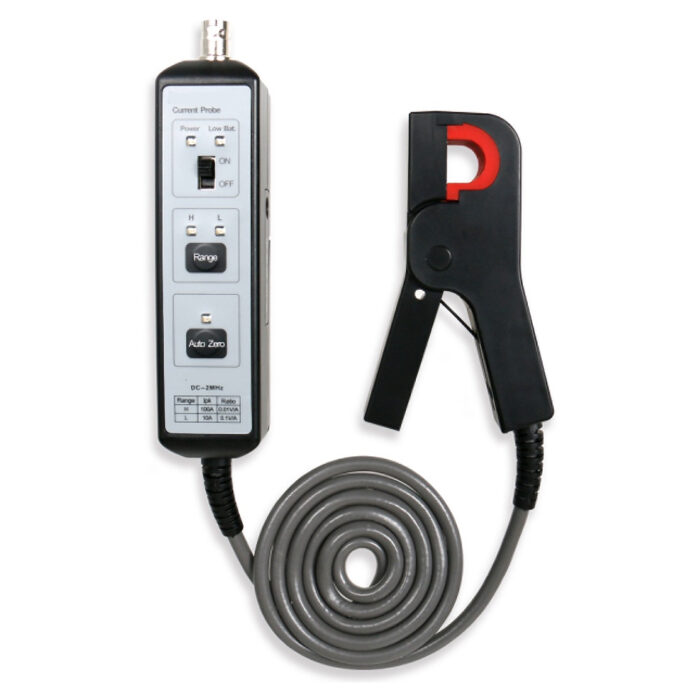

Siglent CPL5100

CP6000-sarjan virtamittapäät ovat aktiivisia DC/AC-antureita,
joissa on suuri kaistanleveys, nopea ja tarkka virta-aallon sieppauskyky, tarkkuus jopa
1 % ja pieni piirin kytkentähäviö. Näitä mittapäitä voidaan käyttää minkä tahansa sellaisen oskilloskoopin kanssa, jossa on
korkeaimpedanssinen BNC-tulo.

• Erittäin tarkat ja helpot virtamittaukset
• Suuri kaistanleveys
• AC/DC-mittausominaisuudet
• Ylivirtasuoja kahdella merkinannolla (summeri ja LED)
• Korkean ja matalan alueen valinta
• Heikon virran mittaukset
• Demagnetointi ja automaattinen nolla-asetus
• Tuotepakettiin kuuluu: 1 mittapää, 1 adapteri DC-12 V/1 A , BNC-liitäntäjohto, manuaali (EN), testiraportti (EN)

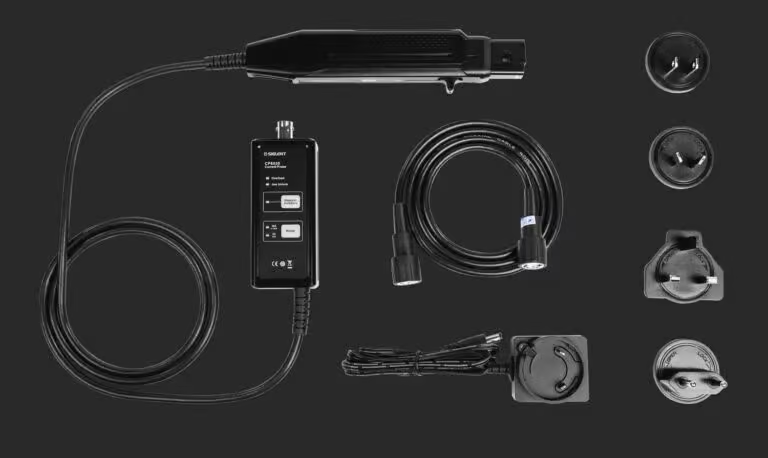

Siglent CP6030

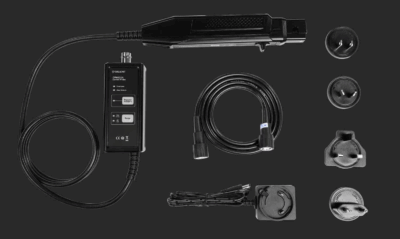

Siglent CP6030A

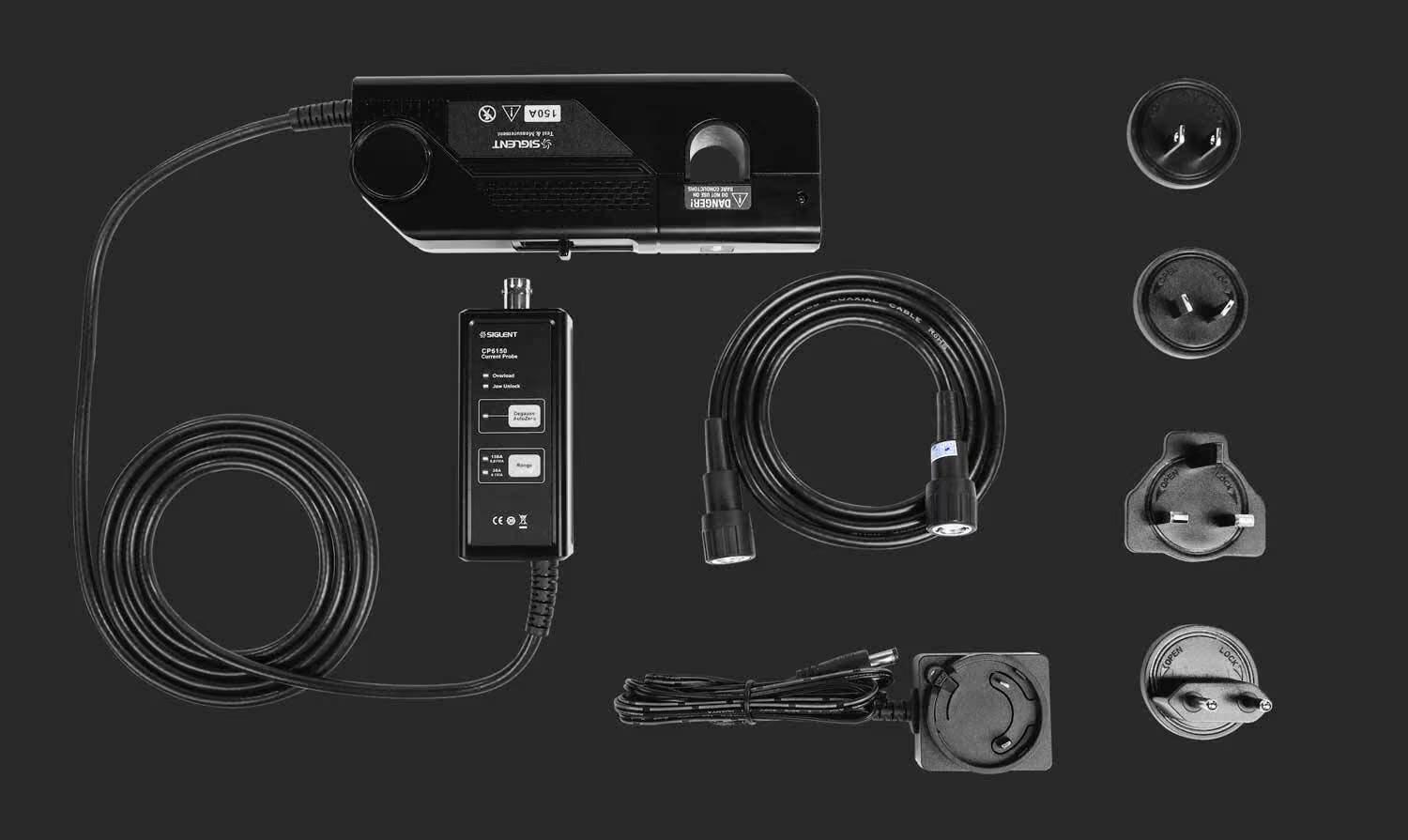

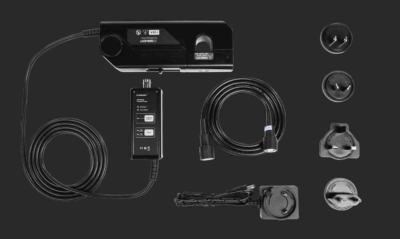

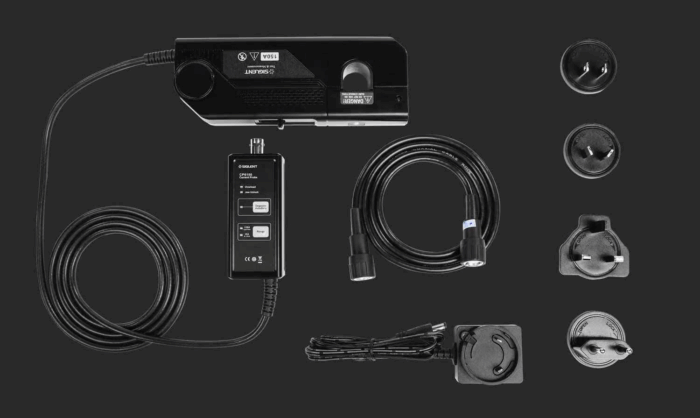

Siglent CP6150

Siglent CP6500
