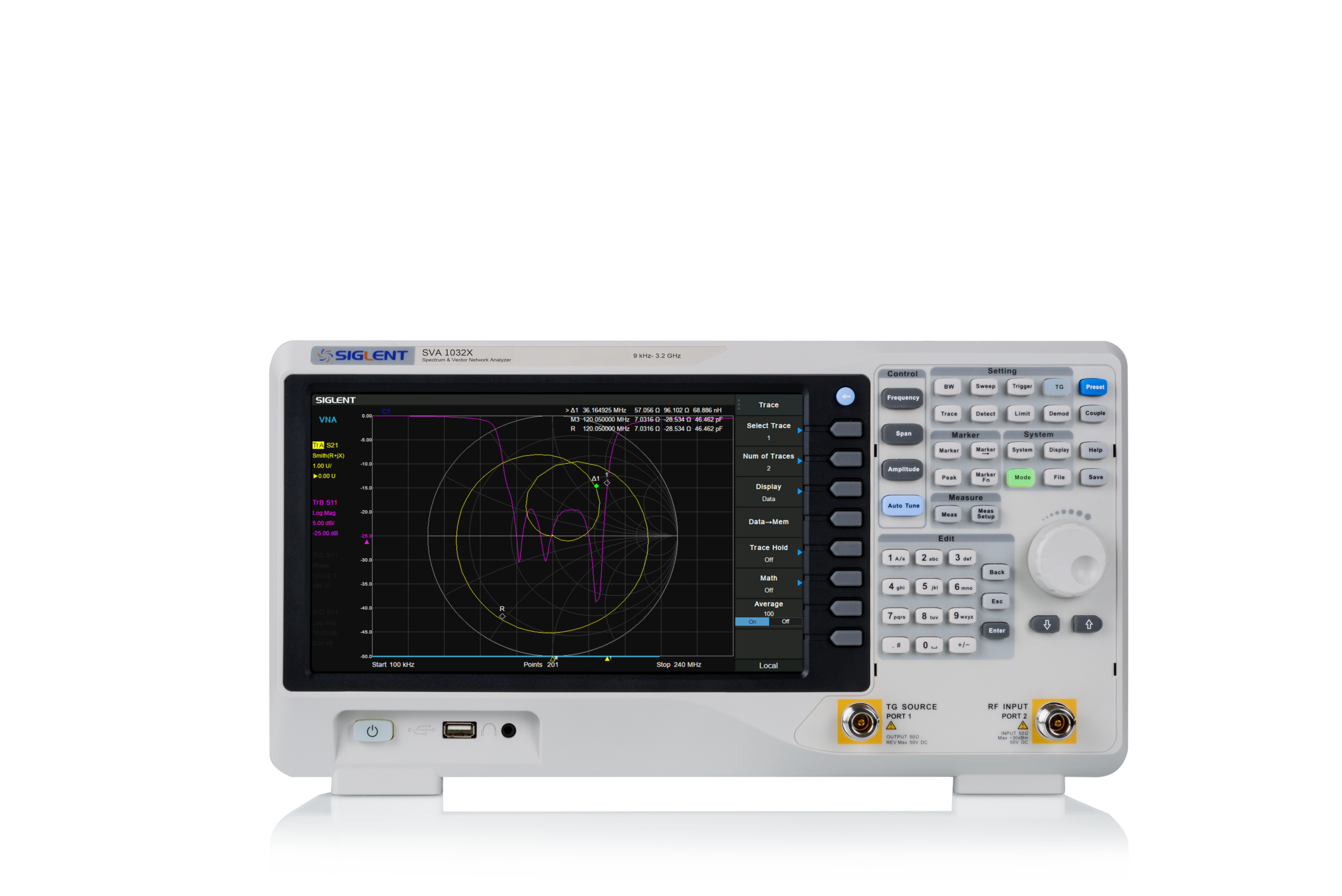

Siglent SVA1032X Spektri- & Vektoripiirianalysaattori (VNA) 3

Siglent SVA1015X Spektri- & Vektoripiirianalysaattori (VNA) 1,5 GHz

Name: Siglent SVA1015X Spektri- &amp; Vektoripiirianalysaattori (VNA) 1,5 GHz
Brand: Siglent
SKU: SVA1015X
Availability: InStock

1359,00€ (Verollinen: 1705,55€)

Jos tuotetta ei varastossa, toimitusaika noin 2 viikkoa.

1 varastossa (voidaan jälkitoimittaa)

Compare

Add to wishlist

Tuotetunnus (SKU): SVA1015X Osastot: Siglent Spektrianalysaattorit, Siglent Vektoripiirianalysaattorit, Spektrianalysaattorit, SVA1000X-sarja, SVA1000X-sarja, Vektoripiirianalysaattorit Avainsanat tuotteelle Spectrum Analyzer, spektrianalysaattori, SVA1000X, Tracking generator, Vector network analyzer, Vektoripiirianalysaattori

Kuvaus
Lisätiedot

Kuvaus

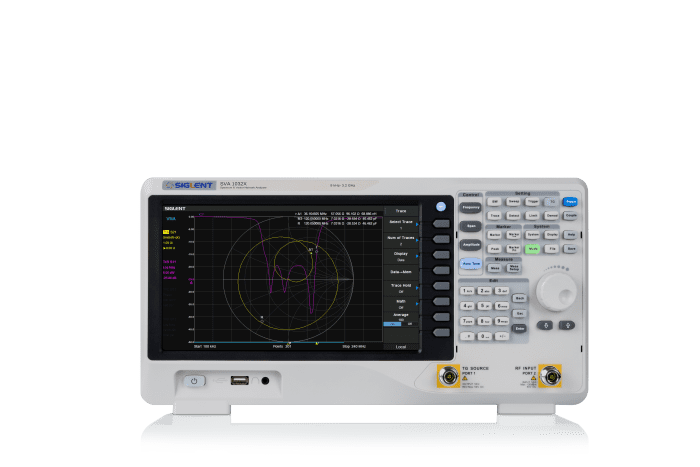

Siglent SVA1015X Spektri- & Vektoripiirianalysaattori (VNA) 1,5GHz

SVA1015X:n ominaisuuksia:

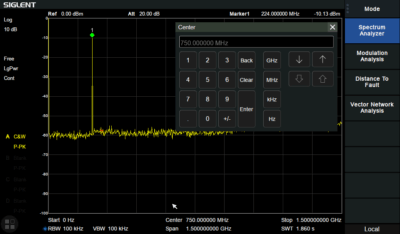

Spektrianalysaattori 9 kHz – 1,5 GHz taajuusalue
Vektoripiirianalysaattori, (VNA) 100kHz – 1,5 GHz
Sisäänrakennettu taajuuspyyhkäisyä seuraava signaaligeneraattori (tracking generator) standardina: 100 kHz~1.5 GHz
Esivahvistin standardina
Tyypillinen -156 dBm:n näytetty keskimääräinen kohinataso (DANL)
SSB-vaihekohina <-99 dBc/Hz
Kokonaisamplitudin epävarmuus <1,2 dB
1 Hz:n vähimmäisresoluutiokaistanleveys (RBW)
Vektoripiirianalysaattorimittaus: Vector S11, Vector S21
Vektoripiirianalysaattorin dynaaminen alue: 90 dB
Distance-to-fault: Timing Domain Analysis Locator (optio)
Edistyneet mittaukset: CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor (optio)
EMI-testaus: EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line (optio)
Modulaatioanalyysi: AM, FM; PM, ASK, FSK, MSK, PSK, QAM (optio)
Tietoliikenneliitännät: LAN, USB Device, USB Host (USB-GPIB)
Etäohjausmahdollisuus: SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet
Etäohjain: NI-MAX, Web Browser, Easy Spectrum software, File Explorer
10,1 tuuman TFT LCD (1024 x 600) -kosketusnäyttö, hiiri ja näppäimistö tuettu
Mitat: 393 mm × 207 mm × 116.5 mm
Paino: 4,30 kg
Tuotepakettiin kuuluu (muutokset mahdollisia):
- virtajohto
- USB-kaapeli
- Pikaopas (EN)

Spektri-/ vektoripiirianalysaattorilla 3 vuoden takuu.

SVA1000X-sarjan ominaisuuksia:

SIGLENT SVA1000X -sarjan spektri- ja vektoriverkkoanalysaattorit ovat tehokkaita ja joustavia työkaluja RF-signaalien ja verkkojen analysointiin.

Jopa 7,5 GHz:n taajuusalueella analysaattori tarjoaa luotettavia automaattisia mittauksia ja useita toimintoja: perusmalli on spektrianalysaattori ja vektoripiirianalysaattori (VNA), ja valinnaisia toimintoja ovat etäisyys vikaan -paikannin ja vektorisignaalin modulaatioanalysaattori. Sovelluksia ovat lähetysten valvonta/arviointi, paikannus, S-parametrien mittaus, kaapeli- ja antennitestaus, analoginen/digitaalinen modulaatioanalyysi, EMI-esivaatimustenmukaisuustesti, tutkimus ja kehitys, koulutus, tuotanto ja ylläpito.

SVA1000X-sarjan mallit:

Malli	Taajuusalue	Resoluutiokaistanleveys (RBW)	Vaihekohina	Kokonaisamplitudin tarkkuus	Näytetty keskimääräinen kohinataso (DANL)
SVA1015X	9 kHz to 1.5 GHz	1 Hz to 1 MHz, in 1-3-10 sequence	< -99 dBc/Hz @ 1 GHz, 10 kHz offset	≤1.2 dB	-156 dBm/Hz, Normalized to 1 Hz (typ.)
SVA1032X	9 kHz to 3.2 GHz	1 Hz to 1 MHz, in 1-3-10 sequence	< -98 dBc/Hz @ 1 GHz, 10 kHz offset	<0.7 dB	-161 dBm/Hz, Normalized to 1 Hz (typ.)
SVA1075X	9 kHz to 7.5 GHz	1 Hz~3 MHz	< -98 dBc/Hz @ 1 GHz, 10 kHz offset	<0.7 dB	-165 dBm/Hz, Normalized to 1 Hz (typ.)

Tracking generator (vakio)
Etäisyys vikaan (Distance To Fault, valinnainen)
Vektorisignaalimodulaatioanalyysi (valinnainen)
EMI-suodatin ja kvasihuippuilmaisin (valinnainen)
Edistynyt mittaussarja (valinnainen)
10,1 tuuman monikosketusnäyttö, hiiri ja näppäimistö tuettu
Selainpohjainen kaukosäädin tietokoneella ja mobiililaitteilla sekä tiedostojen käyttö

10,1 tuuman monikosketusnäyttö

Vaihekohina <-98 dBc/Hz @ 1 GHz

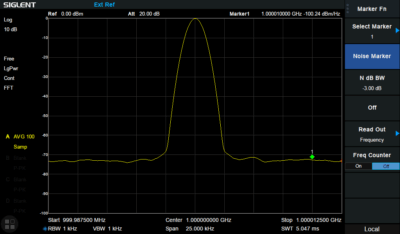

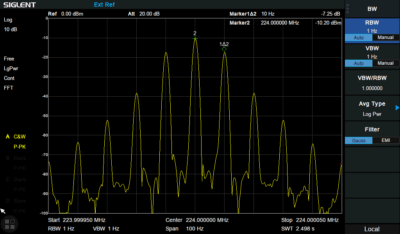

Minimissään 1 Hz:n resoluutiokaistanleveys (RBW)

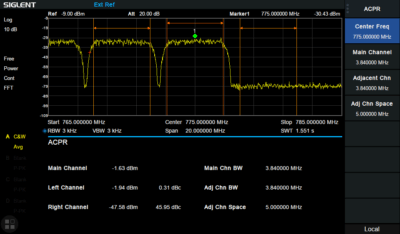

ACPR edistyneessä mittaussarjassa

Näytetty keskimääräinen melutaso -165 dBm/Hz

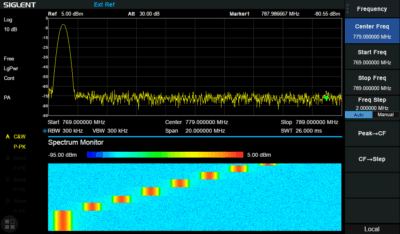

Monitori edistyneessä mittaussarjassa

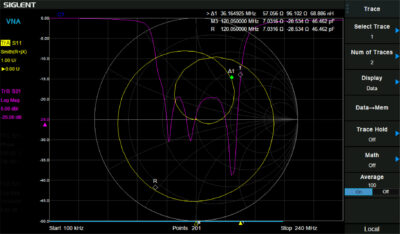

Vektoripiirianalysaattoritila

100k–7,5 GHz, vektori-S11-ja S12-mittaus, useita formaatteja päällekkäisnäytöllä.

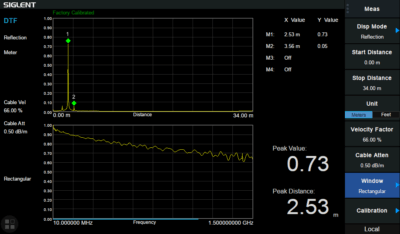

Distance to Fault -tila

Kaapeli- ja antennitesti perustuen Timing Domain -analyysiin.

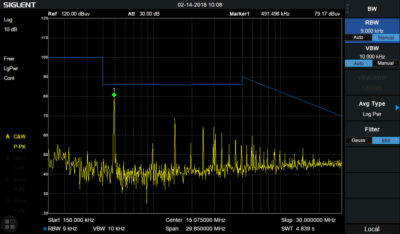

EMI-testisarja

CISPR 16-1-1 EMI-suodatin ja kvasihuippu-ilmaisin, logaritminen asteikko ja rajaviiva.

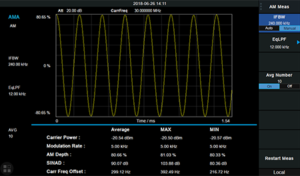

Modulaatioanalyysitila

AM/FM, ASK/FSK/PSK/MSK/QAM -vektorisignaalimodulaatioanalyysi.

Optiot, ohjelmat & muut oheistuotteet:

Katso SVA1000X-sarjan optiot, ohjelmat ja muut oheistuotteet.

Katso SVA1000X-sarjan ladattavat ohjelmat (Firmware & Software) valmistajan sivuilta.

Optiot:

Distance To Fault (SVA1000X-DTF Opt.)
Vector Signal Modulation Analysis Mode (SVA1000X-DMA Opt.) ASK, FSK, MSK, PSK, QAM
Analog Modulation Analysis Function (SVA1000X-AMA Opt.) AM, FM,
EMI Filter and Quasi-Peak Detector Kit (SVA1000X-EMI Opt.) EMI Filter(200 Hz, 9 kHz, 120 kHz, 1MHz) and Quasi-Peak Detector, Log Scale and Limit Line
Advanced Measurement Kit (SVA1000X-AMK Opt.) CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor

Muita oheistuotteita:

Laukku BAG-S2
19″ räkkikehikkon kiinnitys SSA-RMK
Mechanical Calibration Kit (F503ME): Open(M), Short(M), Match(M,50), Through(F-F), 3.5 GHz, N-liitin
Mechanical Calibration Kit (F603FE): Open(M), Short(M), Match(M,50), Through(F-F), 3.5 GHz, SMA-liitin

Manuaalit & esitteet:

SVA1015X Service Manual

SVA1000X Datasheet

SSA3000X-R/SSA3000X Plus/SVA1000X UserManual

SVA1000X Service Manual

SVA1000X User Manual

Programming Guide

IVI-C Programming Guide

SSA_Open_Source_Acknowledgment

Siglent RF Products Catalog-202405

Product Selection Guide-202405

SIGLENT Probe Datasheet

RF Cable Technical Data Sheet

UKitSSA3X Datasheet

Mechanical Calibration Kit Datasheet

Lisätiedot

Brand	Siglent
Frequency Range	9 kHz to 1.5 GHz
Resolution Bandwidth (RBW)	1 Hz to 1 MHz, in 1-3-10 sequence
Phase Noise	< -99 dBc/Hz @ 1 GHz, 10 kHz offset
Total Amplitude Accuracy	≤1.2 dB
Display Average Noise Level (DANL)	-156 dBm/Hz, Normalized to 1 Hz (typ.)
