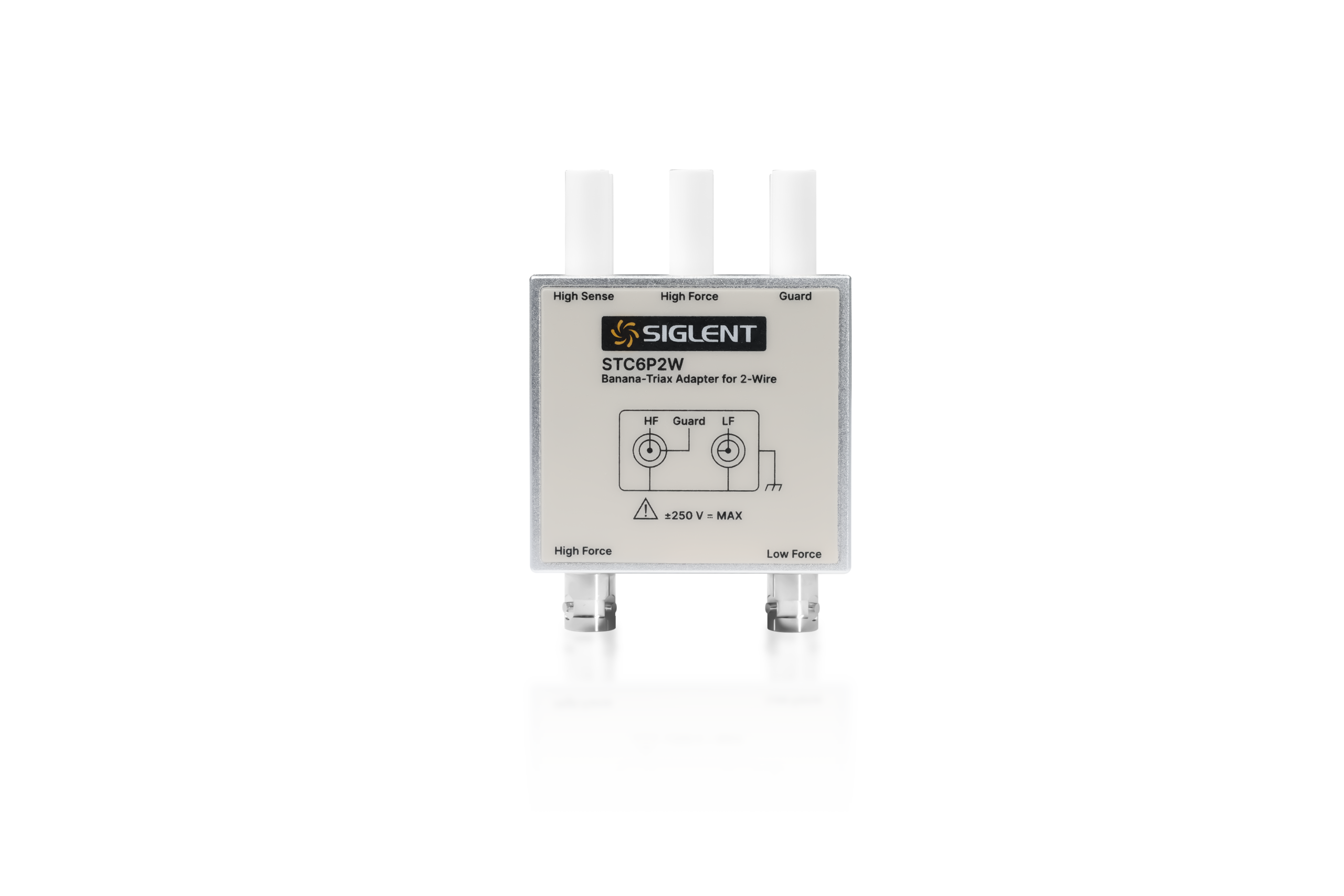

Siglent STC6P2W Banaaniliitin-triax-liitin – 2-johdinadapteri, suojauksella

Banana Plug to Triaxial -2-Wire, with guard.

Siglent STC6P2W Banaaniliitin–triax-liittimen 2-johdinadapteri, jossa on suoja SMU-mittauksia varten. Suunniteltu luotettavia ei-Kelvin-yhteyksiä varten triax-liittimiin ja mittapääasemiin. Ihanteellinen yleiskäyttöisiin lähde- ja mittaussovelluksiin SMM3000X-sarjan Source Measure Unit -laitteiden kanssa.

Luotettava 2-johdinsovitin suojauksella SMU-mittauskäyttöön

Siglent STC6P2W on korkealaatuinen banaani–triax-liittimen 2-johdin (ei Kelvin) -adapteri suojayhteyden tuella (guard connection support).  Suunniteltu käytettäväksi Siglent SMM3000X -sarjan Source Measure Unit (SMU) -laitteiden kanssa. Se tarjoaa turvallisen ja vakaan liitännän tavallisten banaaniliittimien ja triax-liittimien välille varmistaen luotettavan mittaussuorituskyvyn laboratoriossa ja tuotantoympäristössä.

Ihanteellinen yleisiin lähde- ja mittaustehtäviin.  STC6P2W tarjoaa puhtaan ja käytännöllisen liitännän triax-testijigeihin samalla, kun se säilyttää suojatun mittauskyvyn paremman kohinan vähentämisen ja vuodonhallinnan saavuttamiseksi.

2-johdinmittaus suojayhteydellä

STC6P2W tukee tavallisia 2-johdin (ei-Kelvin) -liitäntöjä ja sisältää samalla suojapolun triax-liitännässä. Suojayhteys auttaa minimoimaan vuotovirtoja ja vähentämään kohinaa herkillä mittausasetuksilla.

Tämä tekee siitä sopivan:

– yleiseen jännitteen ja virran lähdön mittaukseen
– toiminnalliseen ja tuotantotestaamiseen
– puolijohdelaitteiden validointiin
– sovelluksiin, jotka vaativat suojattuja triax-yhteyksiä
– laboratorio- ja koulutusympäristöihin

Sen optimoitu sisäinen johdotus varmistaa luotettavan signaalin kulun banaaniliitännöistä triax-lähtöihin, mukaan lukien suojayhteyden jatkuvuuden.

Saumaton integrointi SMU-järjestelmien kanssa

STC6P2W on suunniteltu erityisesti yhteensopivaksi Siglent SMM3000X -sarjan SMU-laitteiden kanssa varmistaen oikean sisäisen johdotuksen voima- ja suojaterminaaleihin.

Sen avulla on helppo liittää:

– triax-testilaitteisiin
– puolijohdekiekkojen (wafer) anturiasemiin
– suojattuihin mittauskokoonpanoihin
– alhaisen kohinan laboratorioympäristöihin

Keskeiset ominaisuudet

• banaaniliitin–triax-liitin – 2-johdin (ei-Kelvin) -adapteri
• integroitu suojayhteystuki
• suunniteltu käytettäväksi Siglent SMM3000X-sarjan SMU-laitteiden kanssa
• yhteensopiva suojattujen triax- mittausjärjestelmien kanssa
• yksinkertainen ja luotettava liitäntä tarkkuussovelluksiin
• kompakti ja kestävä mekaaninen rakenne

Tekniset tiedot

• Suurin syöttö: DC 250 V / 1 A
• Mitat (P × L × K): 90 mm × 58 mm × 38 mm
• Käyttölämpötila: 0 °C – +50 °C
• Säilytyslämpötila: −30 °C – +70 °C
• Käyttökorkeus: 0 m – 2000 m

Suunniteltu ammattilaisille testaus- ja mittaussovelluksiin

Olitpa sitten tekemässä:

• puolijohdelaitteiden testauksia
• suojattuja jännite- ja virranmittauksia
• piirien validointia
• tuotannon laadunvalvontaa
• koululaboratoriokokeita

Siglent STC6P2W banaani-triax-liittimen adapteri suojauksella varmistaa vakaan liitännän, vähentyneen vuodon ja johdonmukaisen mittaustuloksen.

Sen kompakti koko tekee siitä täydellisen työtasojen, automatisoitujen testiräkkien ja ammattimaisen T&K:n sekä tuotantoympäristöjen integraatioon.
