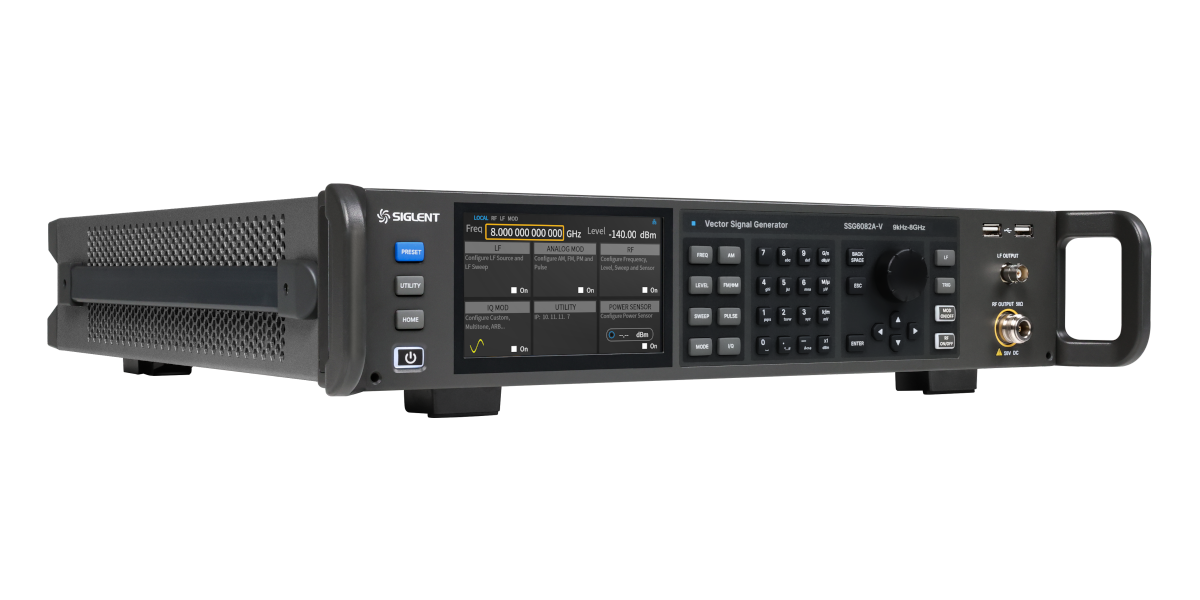

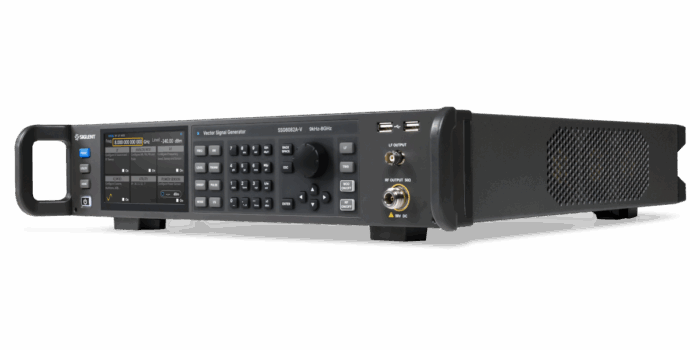

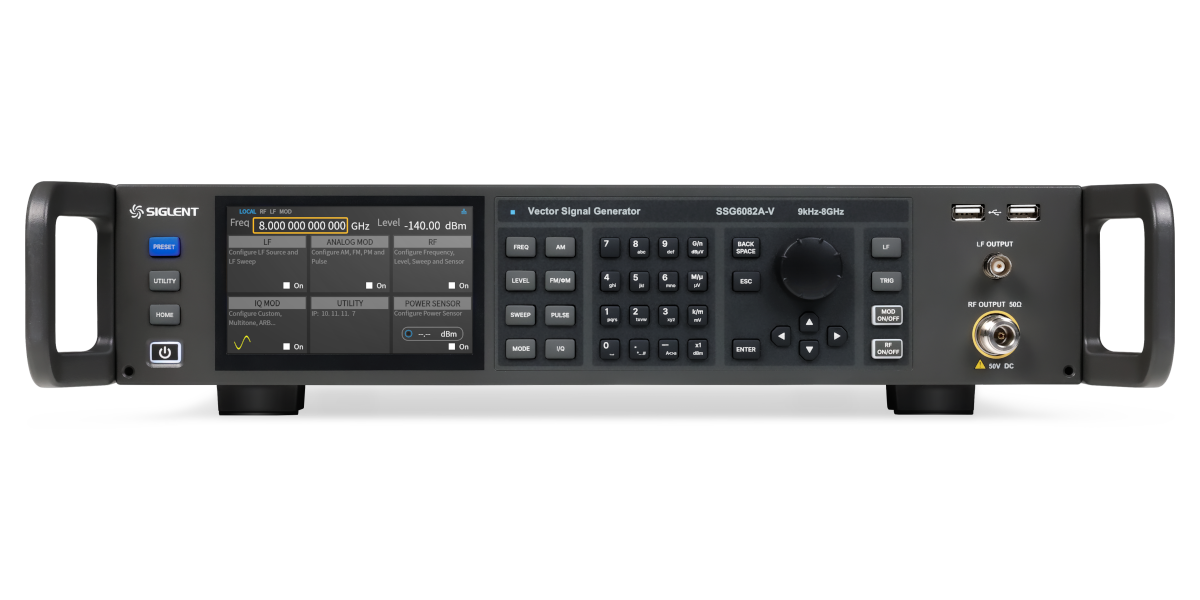

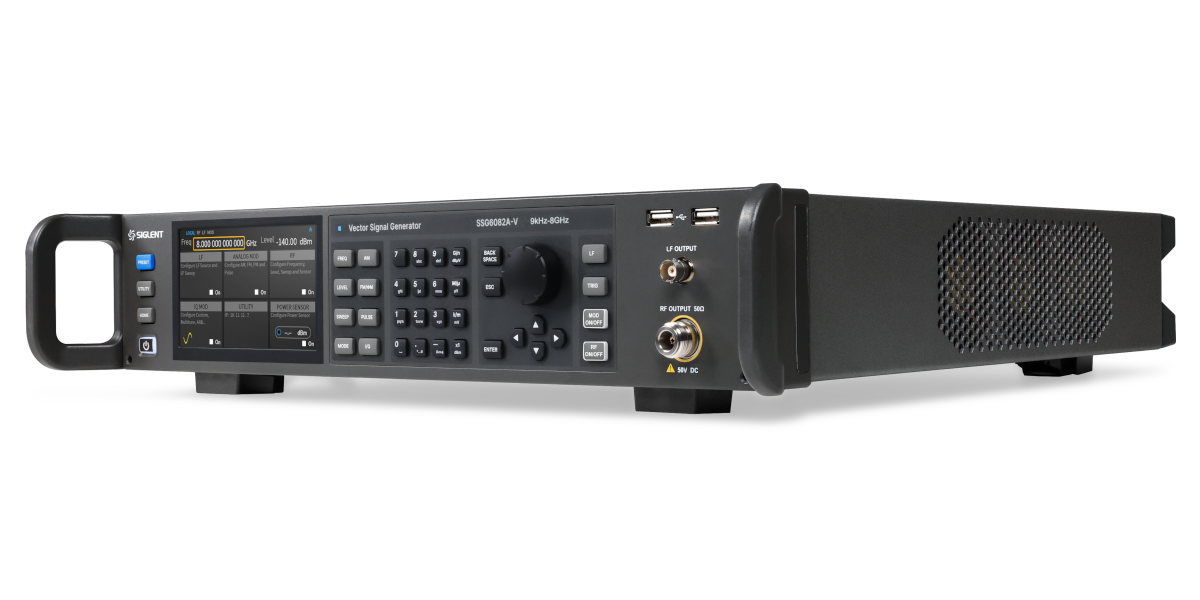

Siglent SSG6082A-V RF-vektorisignaaligeneraattori 8GHz

Name: Siglent SSG6082A-V RF-vektorisignaaligeneraattori 8GHz
Brand: Siglent
SKU: SSG6082A-V
Availability: BackOrder

SSG6082A-V-vektorisignaaligeneraattori tarjoaa 9 kHz:n – 8 GHz:n lähtötaajuusalueen ja tukee analogista AM-, FM- ja PM-modulaatiota sekä pulssimodulaatiota ja pulssisekvenssin generointia.

Se on varustettu sisäisellä 500 MHz:n kaistanleveydellä varustetulla IQ-kantataajuuslähteellä, ja yhdessä SigIQPro-tietokoneohjelmiston kanssa se tuottaa yleisiä digitaalisia, moduloituja signaaleja ja tietoliikenneprotokollasignaaleja, kuten 5G NR-, WLAN-, LTE-, BLUETOOTH- ja IoT-protokollia.

Tehdaskalibroinnin ansiosta RF-lähtö osoittaa erinomaiset 1 GHz:n laajakaistaominaisuudet ja hyvän ACPR-suorituskyvyn, joten se sopii erilaisiin sovelluksiin tutkimus- ja kehitystyössä, tuotannossa ja muissa tilanteissa.

Malli	Taajuusalue	Amplitudin resoluutio	Vaihekohina	I/Q-modulaatio
SSG6082A-V	CW MODE 9 kHz - 8 GHz IQ MODE 10 MHz - 8 GHz	0.01 dB	-132 dBc/Hz @ 1GHz, offset 10 kHz (typ.)	Kyllä

Tärkeimmät ominaisuudet:

Korkein taajuus: 8 GHz
Lähtötaajuuden resoluutio: jopa 0,001 Hz
Tason asetusalue: -140 dBm – 30 dBm
Vaihekohina: < -132 dBc/Hz @ 1 GHz, siirtymä 10 kHz (tyypillinen arvo)
Amplitudin tarkkuus: ≤ 0,7 dB (tyypillinen arvo)
RF (I+Q)-kaistanleveys: 500 MHz, optio (SSG6080AV-B1000): 1000 MHz
Modulaatiotuki: Tukee analogista AM/FM/PM-modulaatiota, sisäisiä ja ulkoisia modulaatiovaihtoehtoja
Pulssimodulaatio (optio): Tukee pulssimodulaatiotoimintoa, pulssijonogeneraattoria ja käyttäjän määrittämiä pulssisekvenssejä
Yleinen modulaatio: Pystyy tuottamaan reaaliajassa QAM-, FSK-, ASK-, PSK-, multi-tone- ja useita muita moduloituja signaaleja
Tukee aaltomuototiedostojen ja -sekvenssien toistoa
Tukee aaltomuototiedostojen toistoa: aaltomuotosekvenssin luomista ja toistoa
Viestintäprotokollasignaalit：tukee yleisten viestintäprotokollasignaalien, kuten 5G NR, WLAN, LTE, BLUETOOTH, IoT jne., generointia käytettäessä SigIQPro-ohjelmiston kanssa (katso optiot)
MIMO- ja muut sovellukset：Tukee MIMOa ja useita muita sovellusskenaarioita
Reaaliaikainen IQ Baseband AWGN：tukee reaaliaikaista IQ Baseband AWGN:ää, mikä mahdollistaa signaalin ja kohinan tehon tarkan hallinnan ja yksinkertaistaa vastaanottimen mittauksissa tarvittavia lisämittauksia ja laskelmia
Tehomittarin ohjaussarja：helpottaa tehon mittausta, tehon säätöä ja linjahäviöiden korjausta tehomittarilla
Vektoritilan S-parametrin kompensointi: tukee S-parametrin kompensointia vektoritilassa testijärjestelmän laajakaistaominaisuuksien optimoimiseksi
Verkkopohjainen etäohjaus: tukee verkkopohjaista etäohjausta
5 tuuman kapasitiivinen kosketusnäyttö, 800 (RGB) x 480

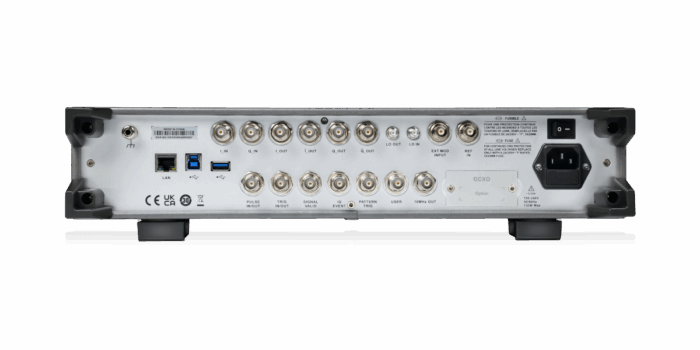

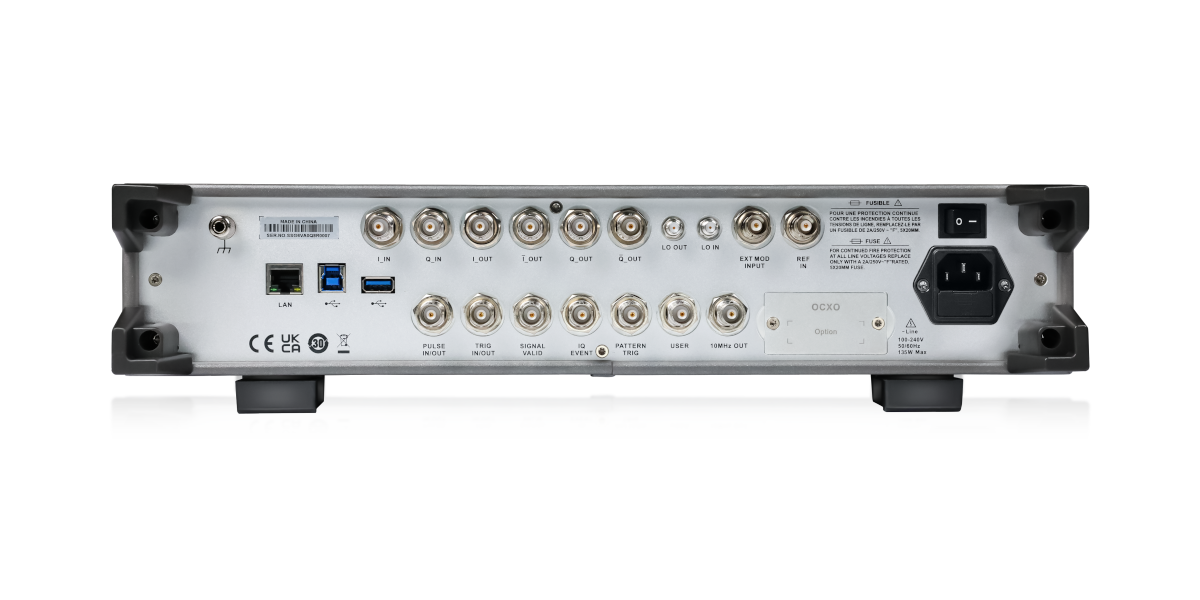

Liitäntöjä: USB Host, USB Device, LAN (VXI11, 10/100/1000Base, RJ-45)
Mitat: 482×104×540 mm
Paino: 10,66 kg
Tuotepakettiin kuuluu laitteen lisäksi:
- virtajohto
- USB-kaapeli
- kalibrointitodistus
- pikaopas (EN)

Laitteella 3 vuoden takuu.

Erittäin alhainen vaihekohina

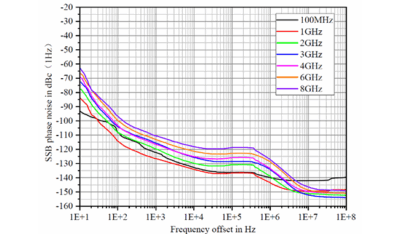

SSG6082A-V-sarjassa on erittäin alhainen vaihekohina: -132 dBc/Hz @ 1 GHz, offset 10 kHz (tyypillinen). Suurempi spektrin puhtaus vähentää testivirheitä, mikä parantaa mittaustulosten tarkkuutta ja luotettavuutta. Langattomassa viestinnässä matalan vaihekohinan signaalit auttavat minimoimaan bittivirhesuhteita (BER), mikä parantaa viestinnän vakautta ja luotettavuutta.

Erinomainen signaalinlaatu

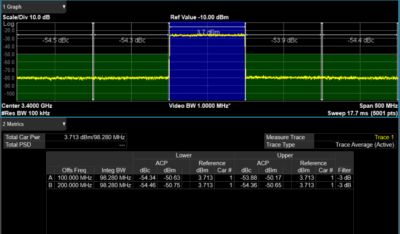

SSG6082A-V:llä on erinomainen 1 GHz:n RF-modulaatiokaistanleveys ja ACPR-ominaisuudet, jotka täyttävät useimmat tietoliikennetestausvaatimukset. Yleisten tietoliikenneprotokollien, kuten WLAN-, 5G NR- ja LTE-signaalien, luonnissa se saavuttaa jatkuvasti erinomaisen EVM-suorituskyvyn. Erinomainen ACPR minimoi naapurikanavien häiriöt monikanavatestauksen aikana, mikä mahdollistaa todellisten tietoliikenneympäristöjen tarkemman simuloinnin.

Tarkempi lähettimen simulointi

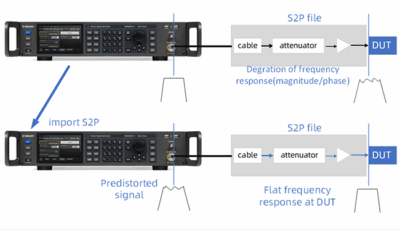

SSG6082A-V tukee automaattista amplitudin, taajuuden ja vaiheen kompensointia testijärjestelmän S2P-tiedoston perusteella. Tämä kompensointi minimoi vaihevaihtelut ja vaihekohinan samalla tasoittaen signaalin amplitudia koko taajuusalueella varmistaen yhdenmukaiset signaalitasot eri taajuuksilla. Parannetun järjestelmäyhteensopivuuden ansiosta SSG6082A-V soveltuu laajempaan valikoimaan sovelluksia ja tarjoaa tarkan ja tehokkaan testijärjestelmän suorituskyvyn.

Yksinkertaistaa signaalin luontia ja nopeuttaa testausta

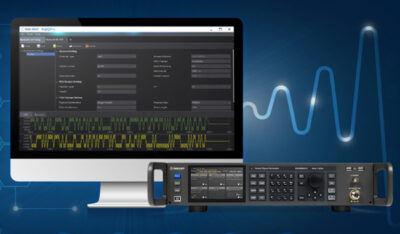

SSG6082A-V ja SigIQPro-signaalinluontiohjelmisto integroivat simuloinnin, suunnittelun ja testauksen täyttääkseen helposti käyttäjien tarpeet kaikissa suunnittelun, tuotekehityksen ja tuotannon vaiheissa.

SigIQPro on joustava PC-pohjainen signaalinluontiohjelmisto, joka vie signaalinluonnin kokonaan uudelle tasolle ja tukee Bluetoothia, IoT:tä, 5G NR:ää, LTE:tä ja WLANia sekä paljon muuta.

SigIQPro on kehitetty erityisesti protokolla- ja moduloitujen signaalien helppoon luomiseen. Sen käyttöliittymä tukee intuitiivista käyttöä ja tarjoaa asiaankuuluvaa dokumentaatiota, jonka avulla standardien mukaisten aaltomuotojen luominen on helppoa monenlaisiin sovelluksiin.

KOKEILE ENNEN KUIN OSTAT! SigIQPro tarjoaa 30 ilmaista kokeilujaksoa jokaisesta ominaisuudesta, jotta voit käyttää toimintoja rajoittamattomasti olemassa olevien, yhteensopivien signaaligeneraattoreidesi kanssa.
Napsauta nähdäksesi lisää SigIQPro-signaalinluontiohjelmiston (valmistajan sivut) konfigurointia, hinnoittelua ja laitetietoja.

Katso SiglQPro myös IO Signalin sivuilta.
