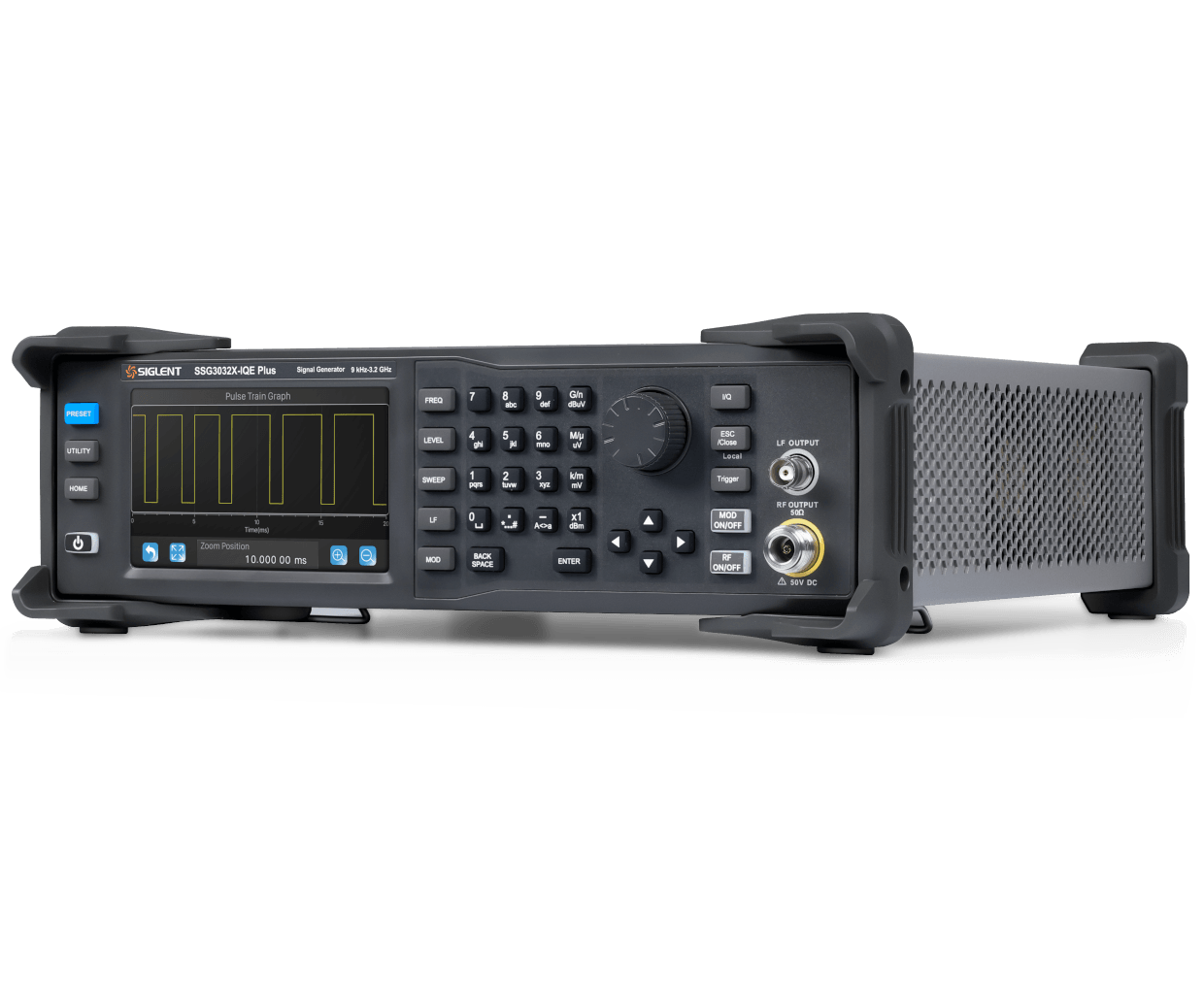

Siglent SSG3032X-IQE Plus RF-signaaligeneraattori 9 kHz–3,2 GHz (ulkoisella IQ:lla)

SSG3032X-IQE Plus – vektorimodulaatiokykyinen RF-signaaligeneraattori 3,2 GHz:iin saakka.

• Taajuusalue: 9 kHz – 3,2 GHz, taajuusresoluutio 0,01 Hz
• Suurin lähtöteho: + 20 dBm
• Vaihekohina: (1 GHz, 20 kHz): −117 dBc/Hz
• Tarkkuus: ≤ 0.7 dB
• AM-, FM-, PM- ja yksi-/kaksipulssimodulaatio vakiona
• Ulkoinen I/Q-modulaatio (10 MHz – 3,2 GHz)
• Ei sisäistä kantataajuusgeneraattoria – I- ja Q-signaalit tulevat SDG6000X-laitteesta tai vastaavasta

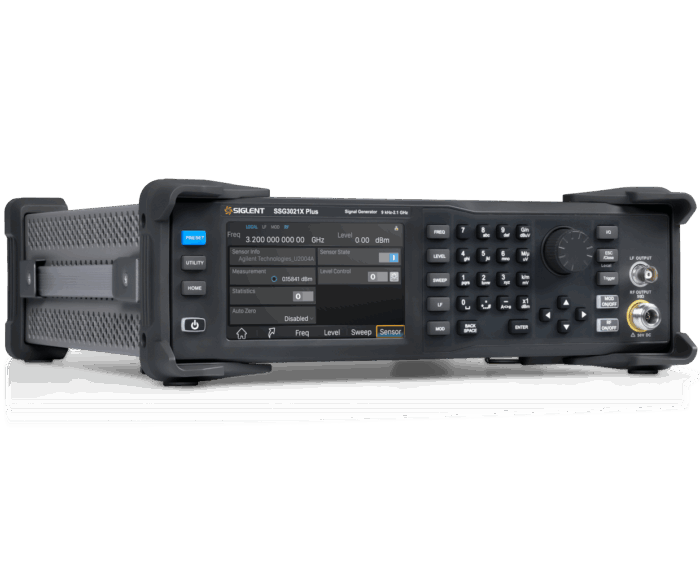

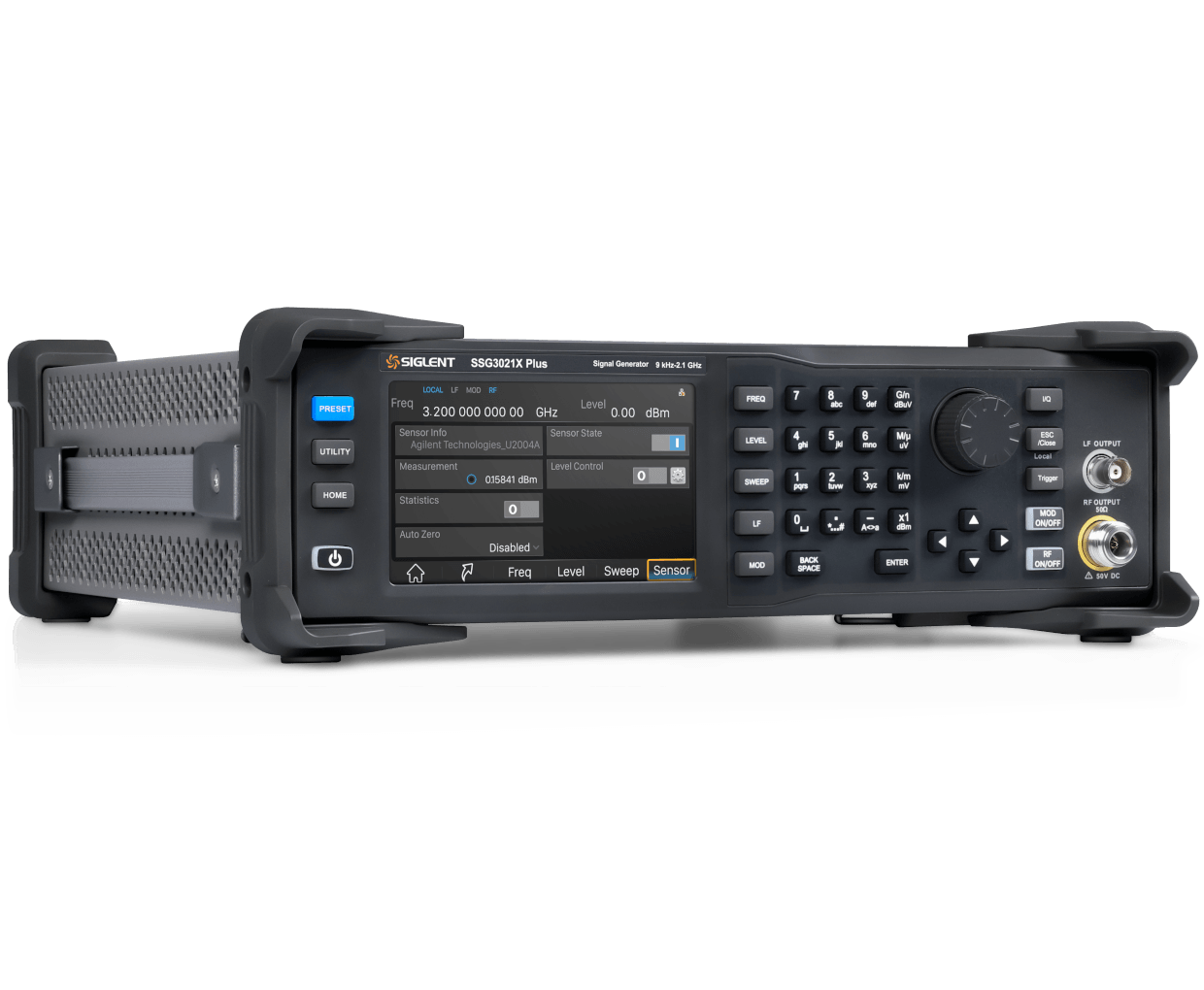

• USB-tehomittarin ohjaus
• LAN, USBTMC ja verkkoselaimella toimiva etähjaus; GPIB sovittimen kautta (USB-GPIB-sovitin on oheistuote)
• Optiona OCXO-referenssi
• Liittimet:

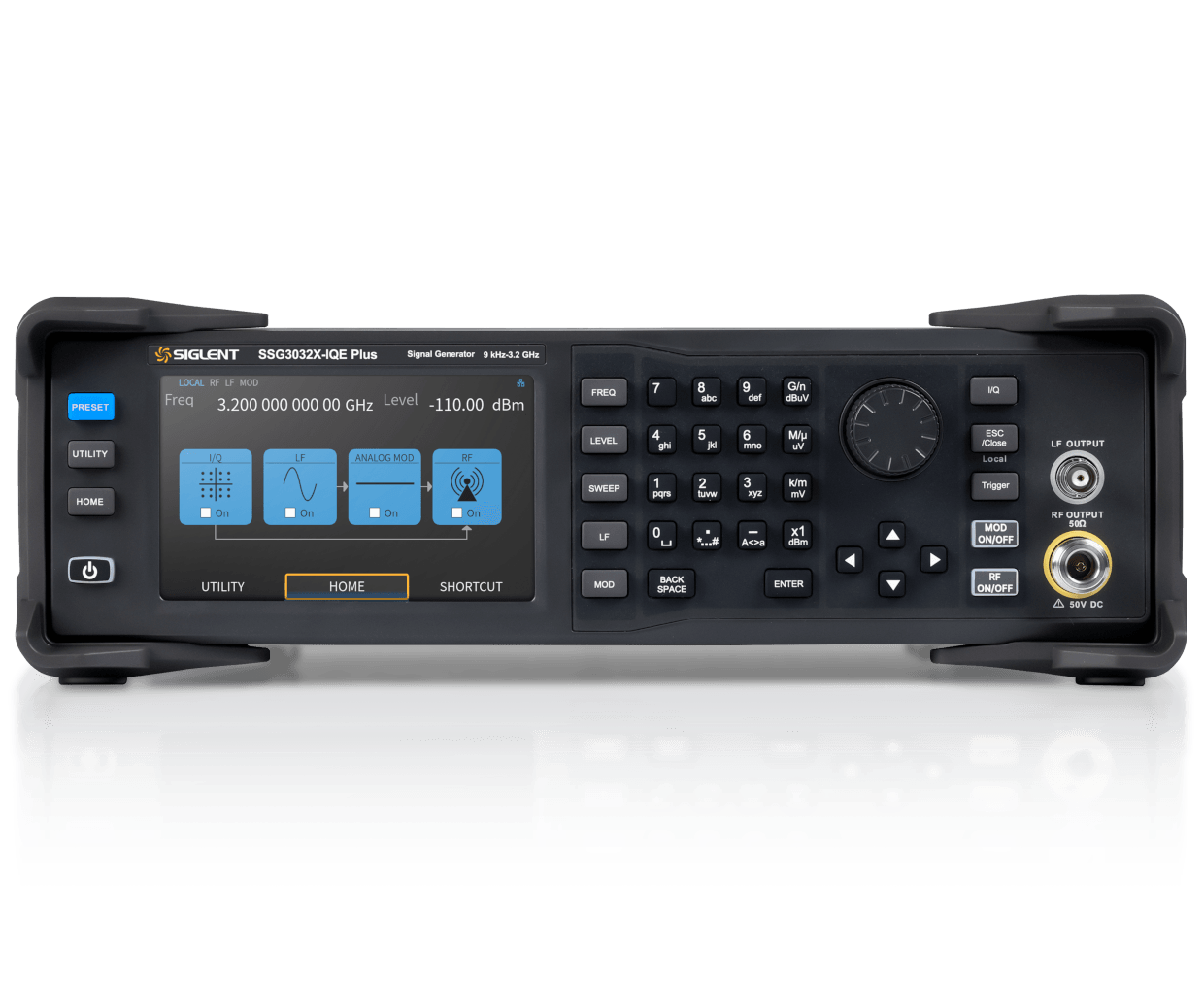

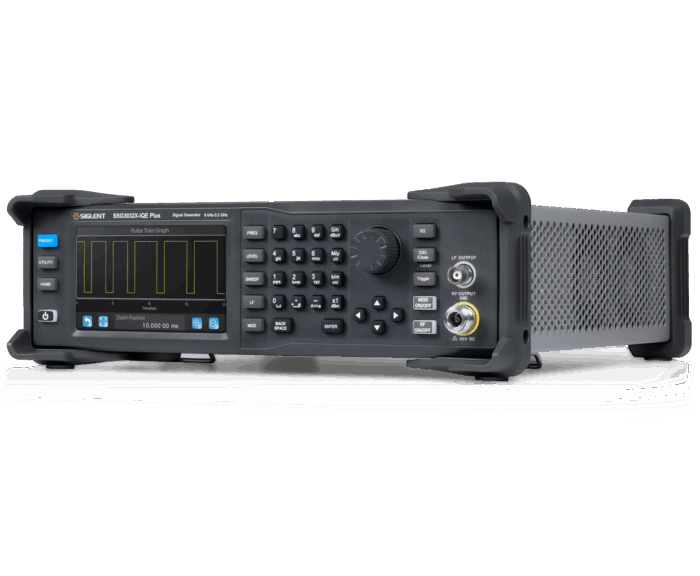

  • edessä: RF-lähtö N-naaras 50 Ω;  LF-lähtö BNC 50 Ω

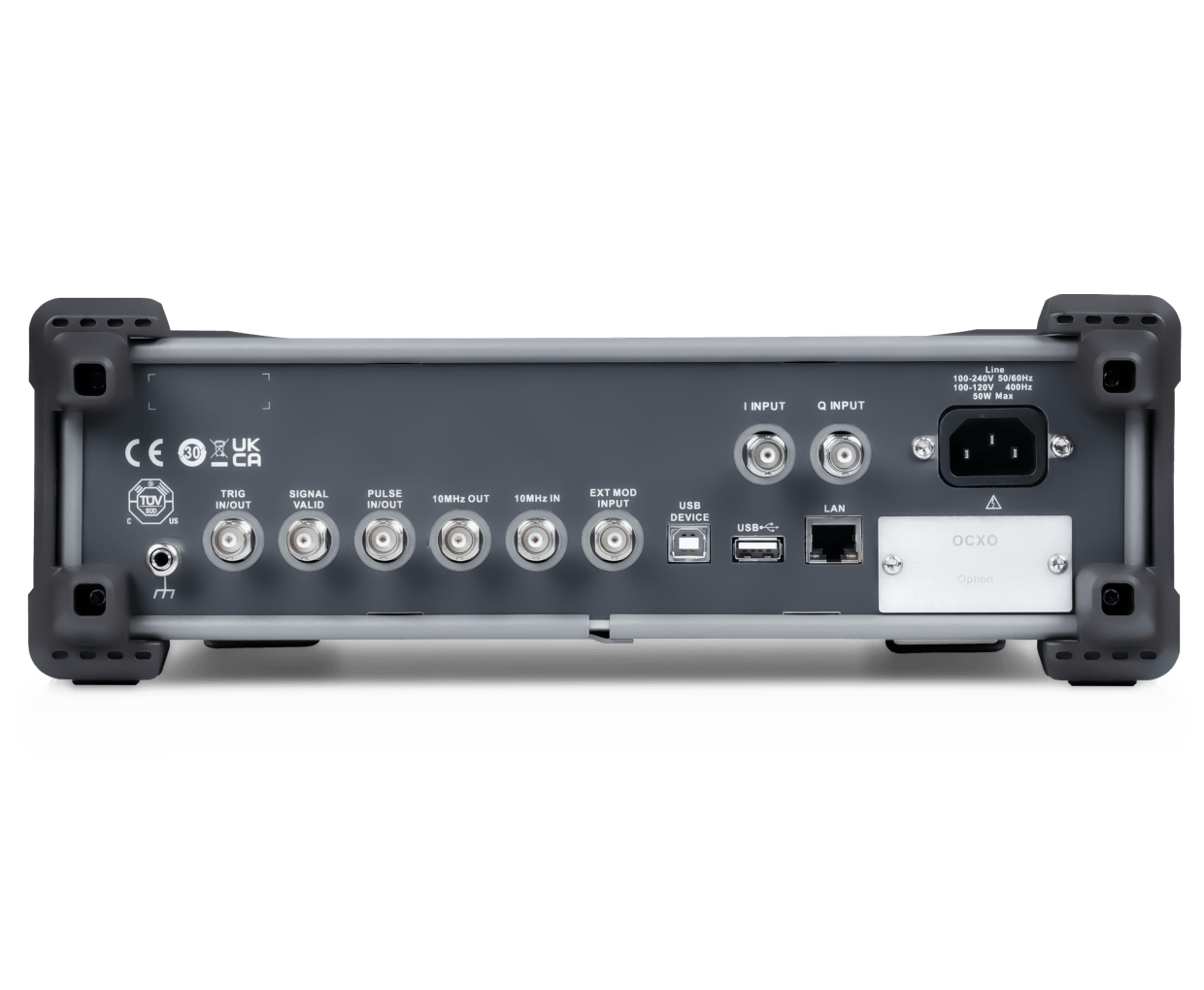

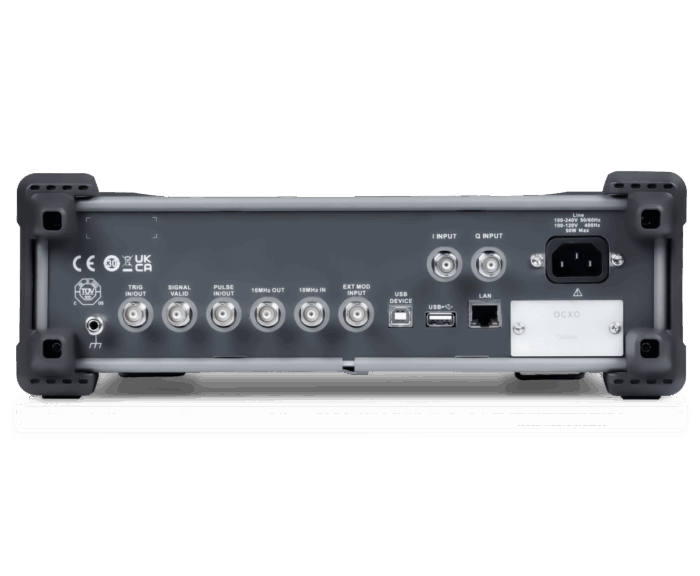

  • takana: Trig in/out (100 kΩ, 5 V TTL) · Ext mod in (50 Ω) · Pulse in/out (50 Ω, 3.3 V CMOS) · 10 MHz in / out · Signal valid (3.3 V CMOS)
  • muut: USB host (USB-A 2.0) · USB device (USB-B 2.0, USBTMC) · LAN 10/100 (VXI-11, socket, telnet) · GPIB  (USB-GPIB adapterin kautta)
• Näyttö: 5 tuuman kapasitiivinen kosketusnäyttö, 800 × 480
• Tuki hiirelle ja näppäimistölle
• Tallennustila: 256 Mt sisäistä flash-muistia, USB-tallennustila
• Ympäristö: käyttölämpötila 0–50 °C, varastointilämpötila −20 – +70 °C
• Mitat / paino:  338 × 113 × 369 mm / 4.84 kg
• Tuotepakkaukseen kuuluu signaaligeneraattorin lisäksi:
  • pikaopas (EN)
  • USB-kaapeli
  • virtajohto

Laitteella 3 vuoden takuu.

SSG3032X-IQE Plus on RF-signaaligeneraattori, jonka taajuusalue on 9 kHz – 3,2 GHz ja lähtötaso jopa +20 dBm. Laitteen vaihekohina 1 GHz:n taajuudella on −117 dBc/Hz. Vakiona ovat AM-, FM-, PM- ja pulssimodulaatio sekä ulkoinen I/Q-tulo vektorimodulaatiota varten (10 MHz – 3,2 GHz).

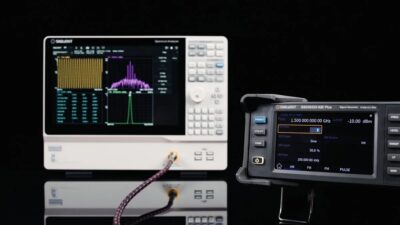

SSG3032X-IQE Plus on SSG3032X-IQE-mallin seuraaja, ja se on hinnaltaan sama. Laitteessa on sama taajuusalue, lähtötaso ja fyysinen koko, mutta vaihekohina on parantunut noin 7 dB 1 GHz:n taajuudella. Lisäksi sarjassa on nyt ensimmäistä kertaa saatavilla OCXO-referenssivaihtoehto. Kun I- ja Q-signaalit syötetään esimerkiksi SDG6000X-laitteesta, SSG3032X-IQE Plus tuottaa standardien mukaisia ​​vektorimoduloituja signaaleja.

SSG3000X Plus -sarjan ominaisuuksia:

Radiotaajuussignaalin tuotto välillä 9 kHz – 3,2 GHz jopa +20 dBm:n teholla; vaihekohina −117 dBc/Hz (1 GHz:n taajuudella) ja saatavilla valinnainen OCXO-referenssi. AM-, FM-, PM- ja pulssimodulaatio kuuluvat kaikkien mallien vakiovarustukseen.

Mitä tahansa mittaatkin – vastaanottimen herkkyyttä, suodattimen muotoa tai vahvistimen lineaarisuutta – tuloksen luotettavuus riippuu suoraan testissignaalin tuottaneesta lähteestä. Tähän vaikuttavat kaksi tekijää: kuinka tarkasti laite tietää tuottamansa taajuuden ja kuinka paljon kohinaa esiintyy tuotetun kantoaallon molemmin puolin.

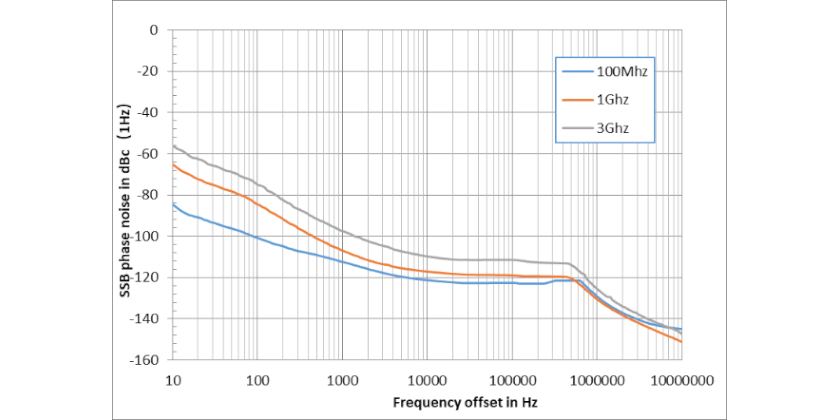

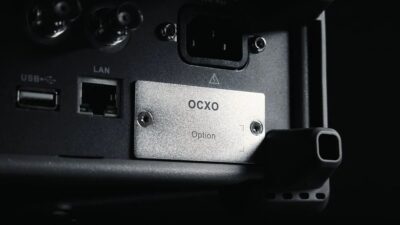

SSG3000X Plus on suunniteltu nämä seikat huomioiden. Tyypillinen SSB-vaihekohina on −117 dBc/Hz (taajuudella 1 GHz ja 20 kHz:n poikkeamalla) ja −110 dBc/Hz (taajuudella 3 GHz). Tällä on suuri merkitys esimerkiksi esto- tai herkkyystesteissä, joissa generaattorin tuottama kohina voi ulottua vastaanottimen kanavalle ja sekoittua laitteen omaan kohinaan tai signaaliin. Aikapohjan osalta 10M_OCXO_L-lisävaruste korvaa vakio-oskillattorin uuniohjatulla oskillaattorilla (OCXO): alkuperäinen tarkkuus paranee arvosta 0,2 ppm arvoon 100 ppb ja lämpötilastabiilisuus arvosta ±1 ppm arvoon 1 ppb.

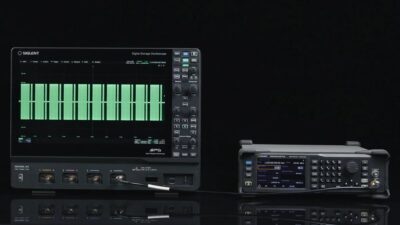

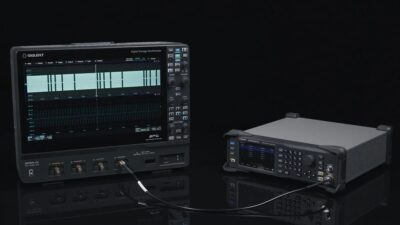

Laitteen perusominaisuuksiin kuuluu kattava modulaatiovalikoima – AM, FM ja PM (sisäisellä, ulkoisella tai yhdistetyllä lähteellä) sekä pulssimodulaatio 15 ns:n nousu- ja laskuajoilla – ilman lisäkustannuksia. Lisäksi laite tukee pulssijonoja (optio SSG3000X-PT) ja ulkoista I/Q-modulaatiota ( SSG3000X-IQE Plus -mallit). Etupaneelissa on 5-tuumainen kapasitiivinen kosketusnäyttö, ja koko laitetta voidaan ohjata verkkoselaimella LAN-yhteyden kautta.
