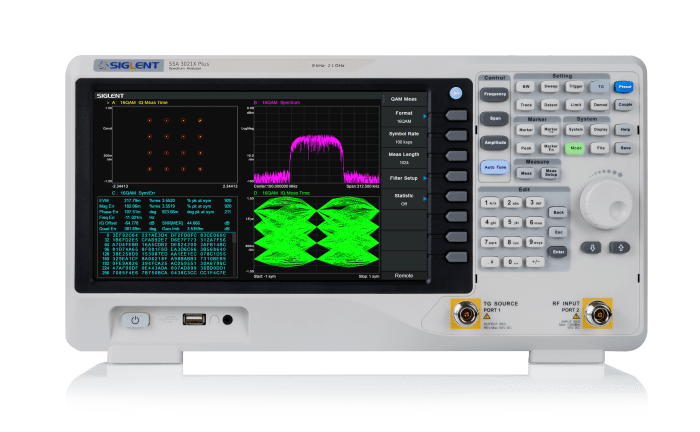

Siglent SSA3015X Plus Spektrianalysaattori 1,5 GHz

Name: Siglent SSA3015X Plus Spektrianalysaattori 1,5 GHz
Brand: Siglent
SKU: SSA3015X Plus
Availability: BackOrder

1159,00€ (Verollinen: 1454,55€)

Jos tuotetta ei ole varastossa, toimitusaika noin 2 viikkoa.

Ei varastossa, vain jälkitoimituksena

Compare

Add to wishlist

Tuotetunnus (SKU): SSA3015X Plus Osastot: Siglent Spektrianalysaattorit, Spektrianalysaattorit, SSA3000X Plus -sarja Avainsanat tuotteelle Frequency 1.5 GHz, Spectrum Analyzer, spektrianalysaattori, SSA3000X Plus, Tracking generator

Kuvaus
Lisätiedot

Kuvaus

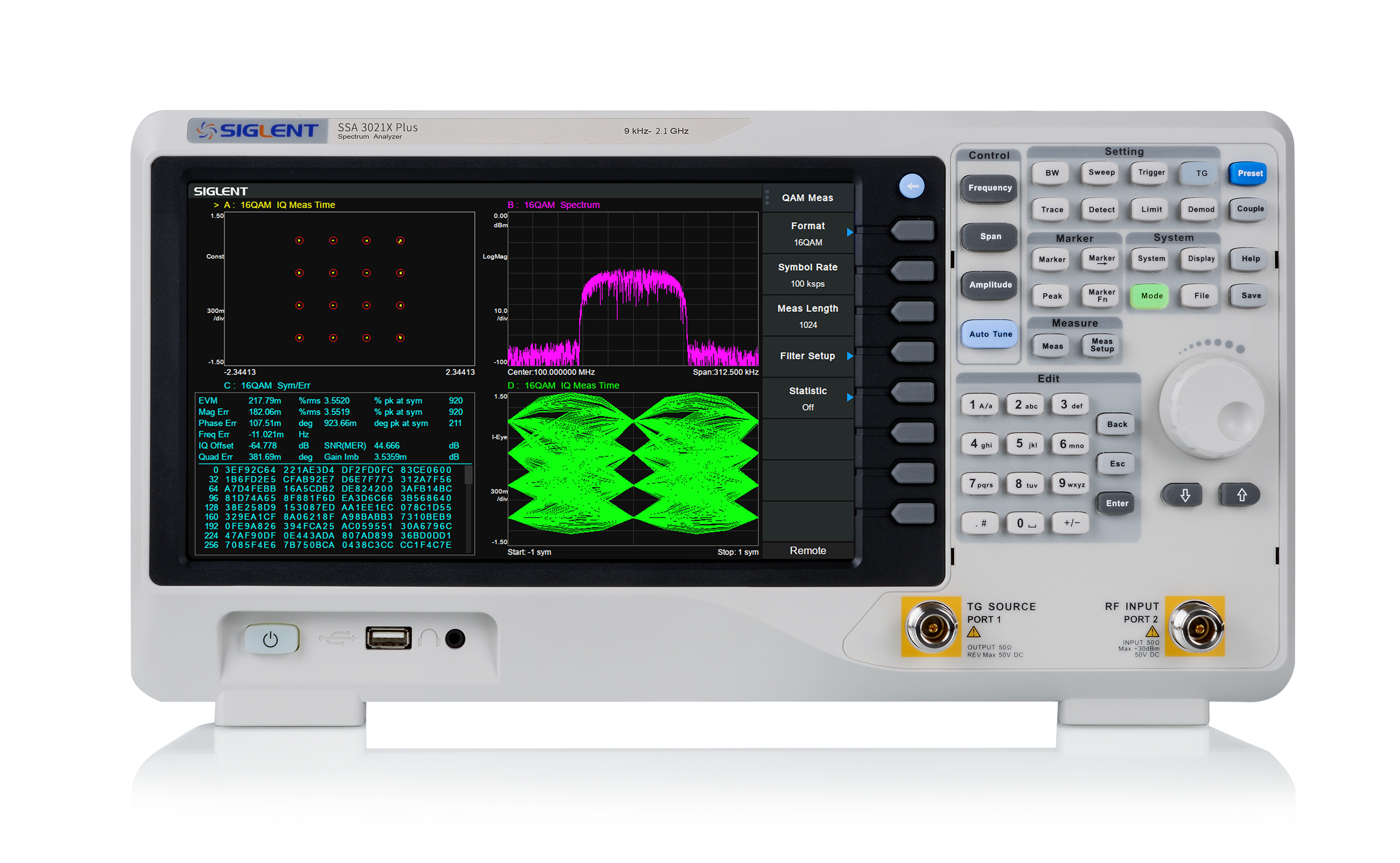

Siglent SSA3015X Plus Spektrianalysaattori 1,5 GHz

SSA3015X Plus ominaisuuksia:

9 kHz – 1,5 GHz taajuusalue
Sisäänrakennettu, taajuuspyyhkäisyä seuraava signaaligeneraattori (tracking generator) 100kHz~1.5GHz
Tyypillinen -156 dBm/Hz näytetty keskimääräinen kohinataso (DANL)
< -99 dBc/Hz vaihekohina
Kokonaisamplitudin epävarmuus < 1.2 dB
standardina esivahvistin
Resoluutiokaistanleveys (RBW) 1 Hz~1 MHz
10,1 tuuman TFT LCD –kosketusnäyttö (1024 x 600), hiiri ja näppäimistö tuettu
Edistyneet mittaukset (optio): CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor
Heijastusmittaukset (optio): VSWR-mittaus käyttäen heijastusiltaa
EMI-testaus (optio): EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line
Modulaatioanalyysi (optio): AM, FM; PM, ASK, FSK, MSK, PSK, QAM

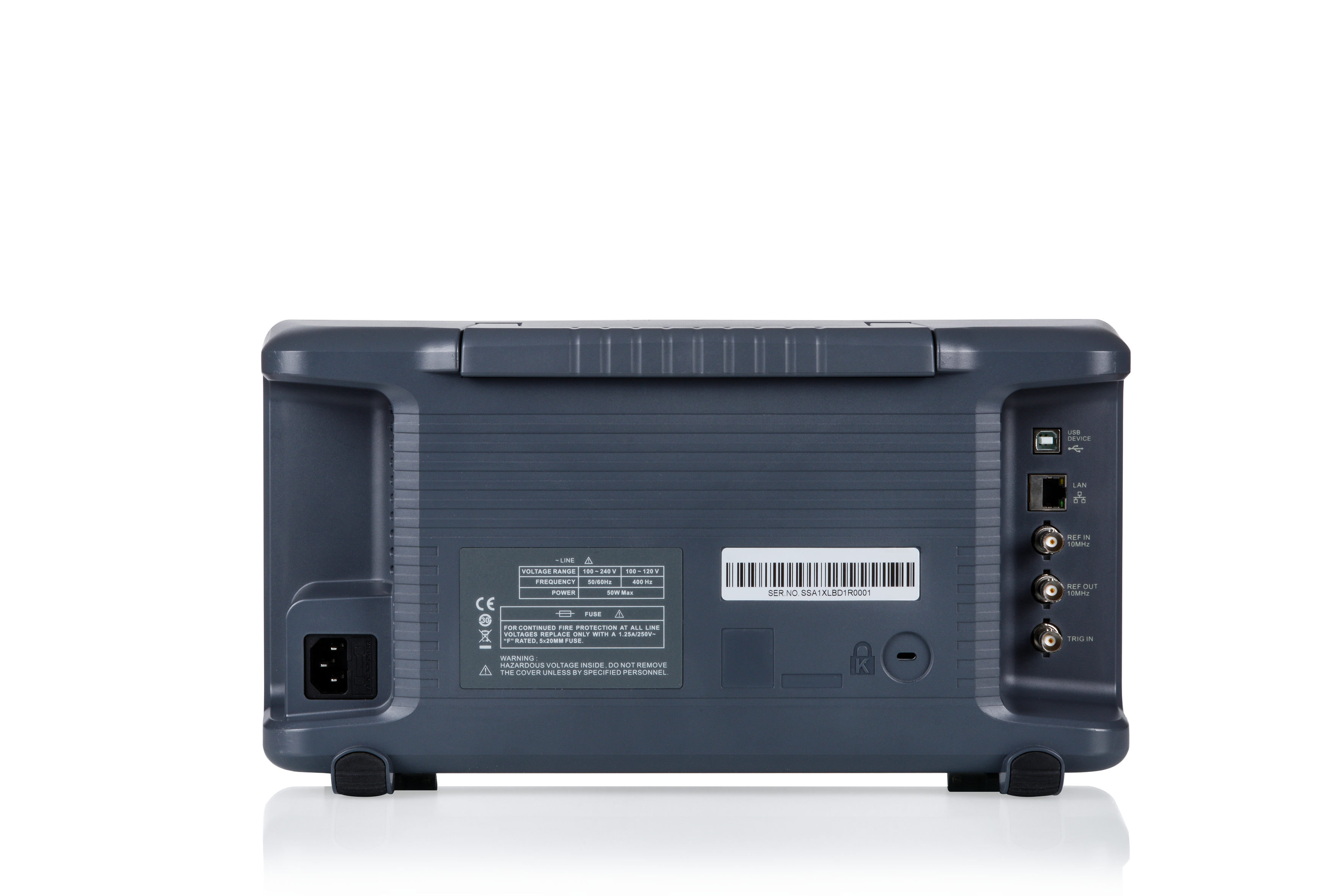

Liitännät: LAN, USB Device, USB Host (USB-GPIB)
Etäohjausmahdollisuus: SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet
Kauko-ohjain: NI-MAX, Web Browser, Easy Spectrum software, File Explorer
Paino: nettopaino: 4,40 kg; toimitus: 5,20 kg
Mitat: 393 mm × 207 mm × 116.5 mm
Muisti: sisäinen (Flash) 256 MB, ulkoinen (USB storage device) 32 GByte
Tuotepakkaus sisältää spektrianalysaattorin lisäksi (muutokset mahdollisia):
- virtajohdon
- USB-kaaplein
- pikaoppaaan (EN)

Spektrianalysaattorilla 3 vuoden takuu.

SSA3000X Plus -sarjan ominaisuuksia:

Malli	Taajuusalue	Resoluutiokaistanleveys (RBW)	Vaihekohina	Kokonaisamplitudin tarkkuus	Näytetty keskimääräinen kohinataso (DANL)
SSA3015X Plus	9 kHz ~ 1.5 GHz	1 Hz~1 MHz	< -99 dBc/Hz	< 1.2 dB	-156 dBm/Hz
SSA3021X Plus	9 kHz ~ 2.1 GHz	1 Hz~1 MHz	< -98 dBc/Hz	< 0.7 dB	-161 dBm/Hz
SSA3032X Plus	9 kHz ~ 3.2 GHz	1 Hz~1 MHz	< -98 dBc/Hz	< 0.7 dB	-161 dBm/Hz
SSA3075X Plus	9 kHz ~ 7.5 GHz	1 Hz~3 MHz	< -98 dBc/Hz	< 0.7 dB	-165 dBm/Hz

Sarjan tärkeimpiä ominaisuuksia:

Spektrianalysaattorin taajuusalue 9 kHz:stä 1,5 GHz:iin / 2,1 GHz:iin / 3,2 GHz:iin / 7,5 GHz:iin
-165 dBm/Hz:n näytetty keskimääräinen kohinataso (tyypillinen)
Vaihekohina -98 dBc/Hz @ 10 kHz (1 GHz, tyypillinen)
Tasomittauksen epävarmuus < 0,7 dB (tyypillinen)
Resoluutiokaistanleveys (RBW): minimi 1 Hz
Esivahvistin (vakio)
Seurantageneraattori (sisältää maksutta)
Analoginen ja digitaalinen signaalimodulaatioanalyysitila (optio)
Heijastusmittaussarja (optio)
EMI-suodatin ja kvasihuippuilmaisinsarja (optio)
Edistyksellinen mittaussarja (optio)
10,1 tuuman monikosketusnäyttö, hiiri ja näppäimistö tuettu
Selainohjaus tietokoneella ja mobiililaitteilla sekä tiedostojen käyttö

10,1 tuuman monikosketusnäyttö

Vaihekohina <-98 dBc/Hz @ 1 GHz

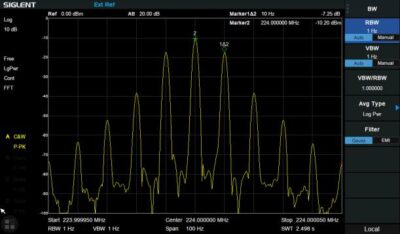

Minimissään 1 Hz:n resoluutiokaistanleveys (RBW)

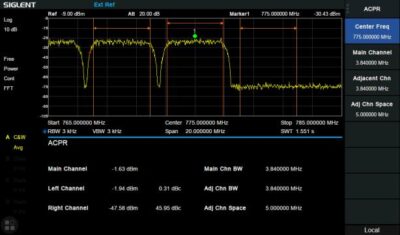

ACPR edistyneessä mittaussarjassa

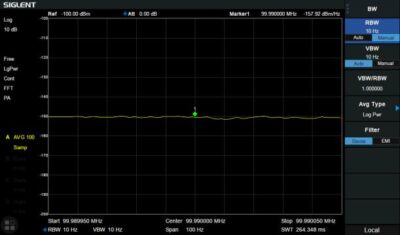

Näytetty keskimääräinen kohinataso -165 dBm/Hz

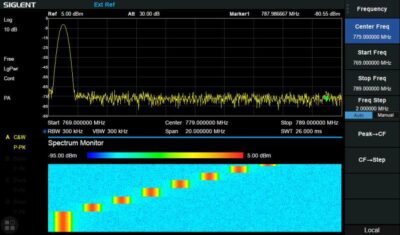

Monitori edistyneessä mittaussarjassa

EMI-esivaatimustenmukaisuustesti

CISPR 16-1-1 EMI-suodatin ja kvasihuippuilmaisin, logaritminen asteikko ja raja-arvoasetus.

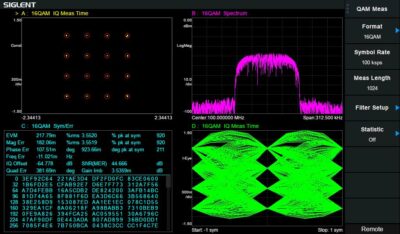

Modulaatioanalyysitila

AM/FM, ASK/FSK/PSK/MSK/QAM vektorisignaalimodulaatioanalyysi, EVM-arviointi.

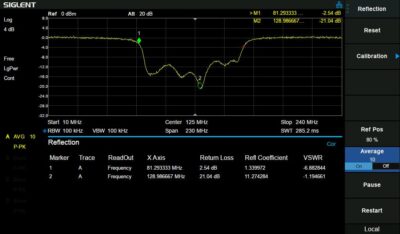

Heijastusmittaus

VSWR:n ja heijastushäviön mittaus ulkoista heijastussiltaa käyttäen.

Optiot, ohjelmat & muut oheistuotteet:

Katso SSA3000X Plus -sarjan optiot, ohjelmat ja muut oheistuotteet.

Optiot:

Vector Signal Modulation Analysis Mode (SSA3000XP-DMA) ASK, FSK, MSK, PSK, QAM
Analog Modulation Analysis Function (SSA3000XP-AMA) AM, FM,
Reflection Measurement Kit (SSA3000XP-REFL) VSWR measurement using Reflection Bridge
EMI Filter and Quasi-Peak Detector Kit (SSA3000XP-EMI) EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line
Advanced Measurement Kit (SSA3000XP-AMK) CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor

Manuaalit & esitteet:

SSA3015X Plus Service Manual

SSA3000X Plus Series DataSheet

SSA3000X-R/SSA3000X Plus/SVA1000X UserManual

SSA Series Quick Guide

Programming Guide

IVI-C Programming Guide

SSA_Open_Source_Acknowledgment

Siglent RF Products Catalog-202405

Product Selection Guide-202405

SIGLENT Probe Datasheet

RF Cable Technical Data Sheet

UKitSSA3X Datasheet

Lisätiedot

Brand	Siglent
Frequency Range	9 kHz ~ 1.5 GHz
Resolution Bandwidth (RBW)	1 Hz~1 MHz
Phase Noise	< -99 dBc/Hz
Total Amplitude Accuracy	< 1.2 dB
Display Average Noise Level (DANL)	-156 dBm/Hz
