Siglent SNA5004A Vektoripiirianalysaattori 4,5GHz

SNA5004A:n ominaisuuksia:

Taajuusalue: 9 kHz – 4,5 GHz
Taajuusresoluutio: 1 Hz
Tasoresoluutio: 0,05 dB
Portteja: 4 (S-parametrit, tasapainomittaukset, aikataso)
Lähtötason asetusalue: -55 ~ +10 dBm
Dynaaminen alue: 125 dB
Mittaustyypit: Sirontaparametrien mittaus, differentiaaliparametrien mittaus, vastaanottimen mittaus, aikatasoparametrien analyysi, raja-arvotesti, ripple-testi, impedanssimuunnos, kiinnityssimulointi, sovittimen poisto/lisäys, parannettu aikatasoparametrien analyysi (TDR), spektrianalyysi, taajuus-offset, skalaarimikserimittaus, pulssimittaus, materiaalin mittaus, vahvistuskompression mittaus, vektorimikserimittaus
Virtalähteen kalibrointi yhteensopiva R&S NRPxxA/AN- ja Keysight U2000A/B -sarjan USB-virtamittareiden kanssa
Yhteensopiva useiden valmistajien ECal-sarjojen kanssa (ota yhteyttä saadaksesi lisätietoja)
Tukee Bias-T:tä
Liitännät: LAN, USB Device, USB Host(USB-GPIB)
Etäohjaus: SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/
WebServer
Näyttö: 12,1 tuuman kosketusnäyttö
Videolähtö: HDMI
Mitat: 378×284×126 mm
Paino: 5,5 kg
Tuotepakettiin kuuluu laitteen lisäksi (muutokset mahdollisia):
- virtajohto
- USB-kaapeli
- langaton hiiri
- suojakotelo
- kalibrointitodistus
- pikaopas (EN)

Laitteella 3 vuoden takuu.

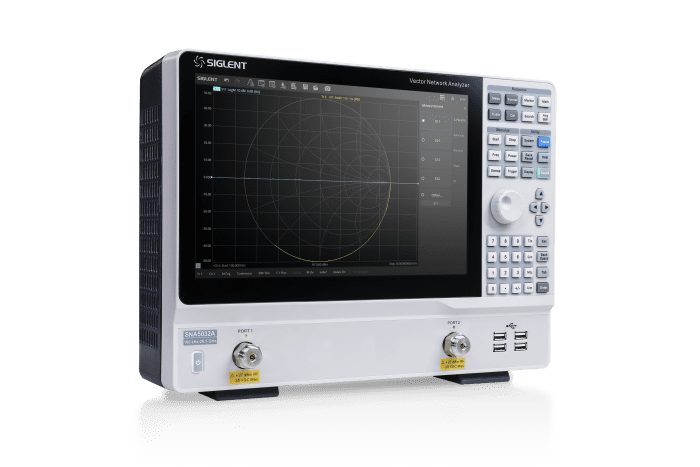

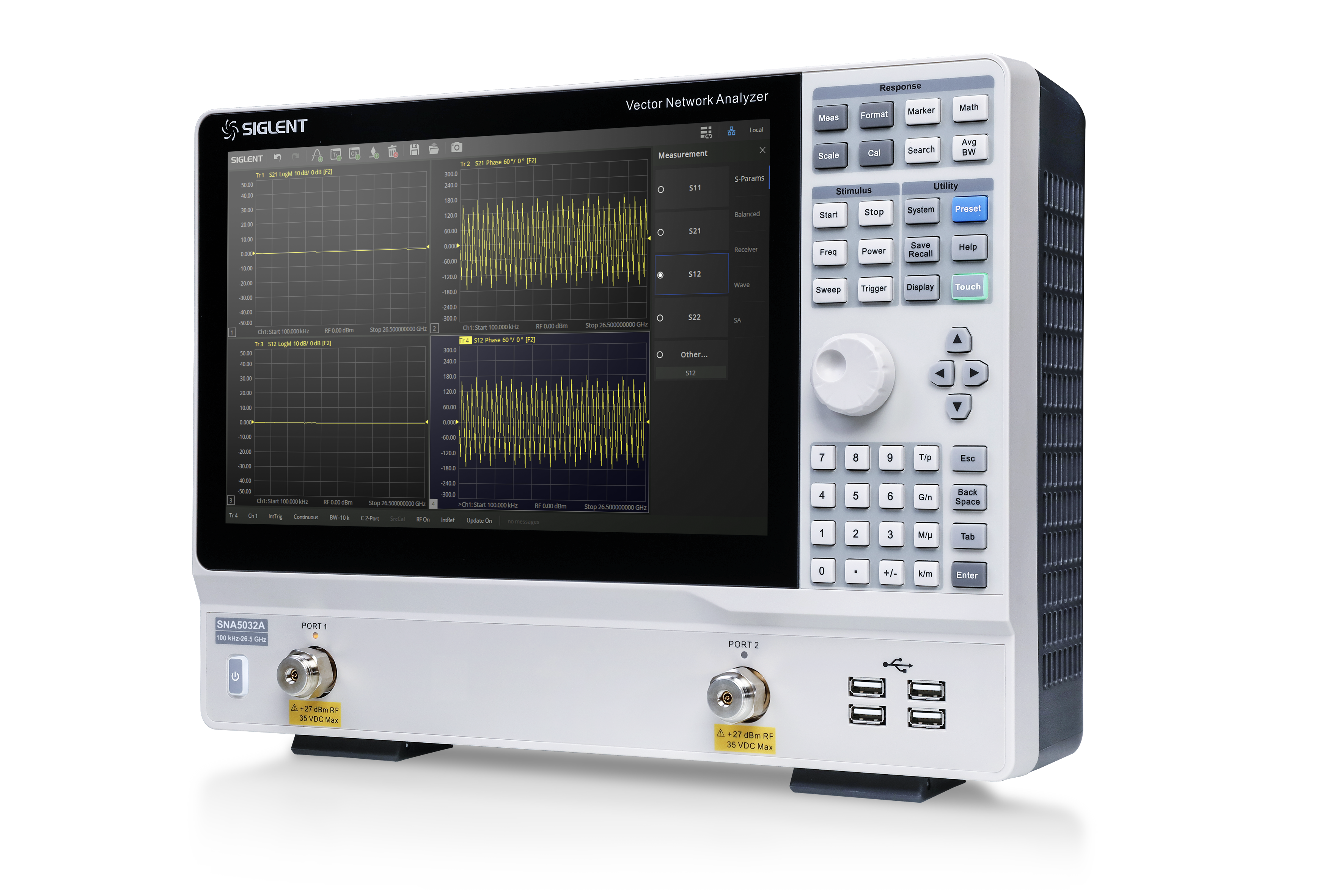

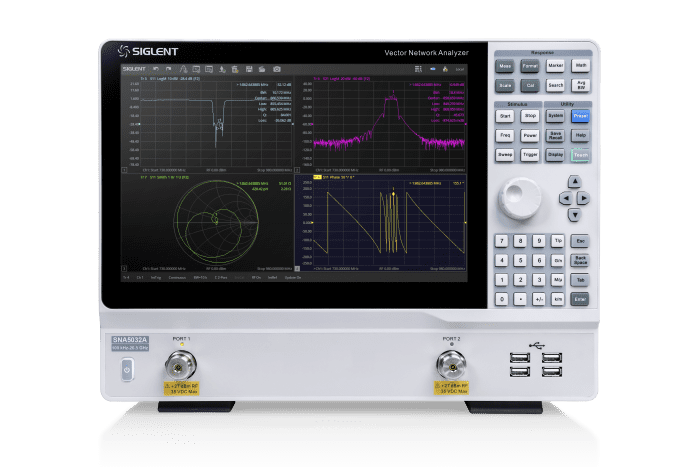

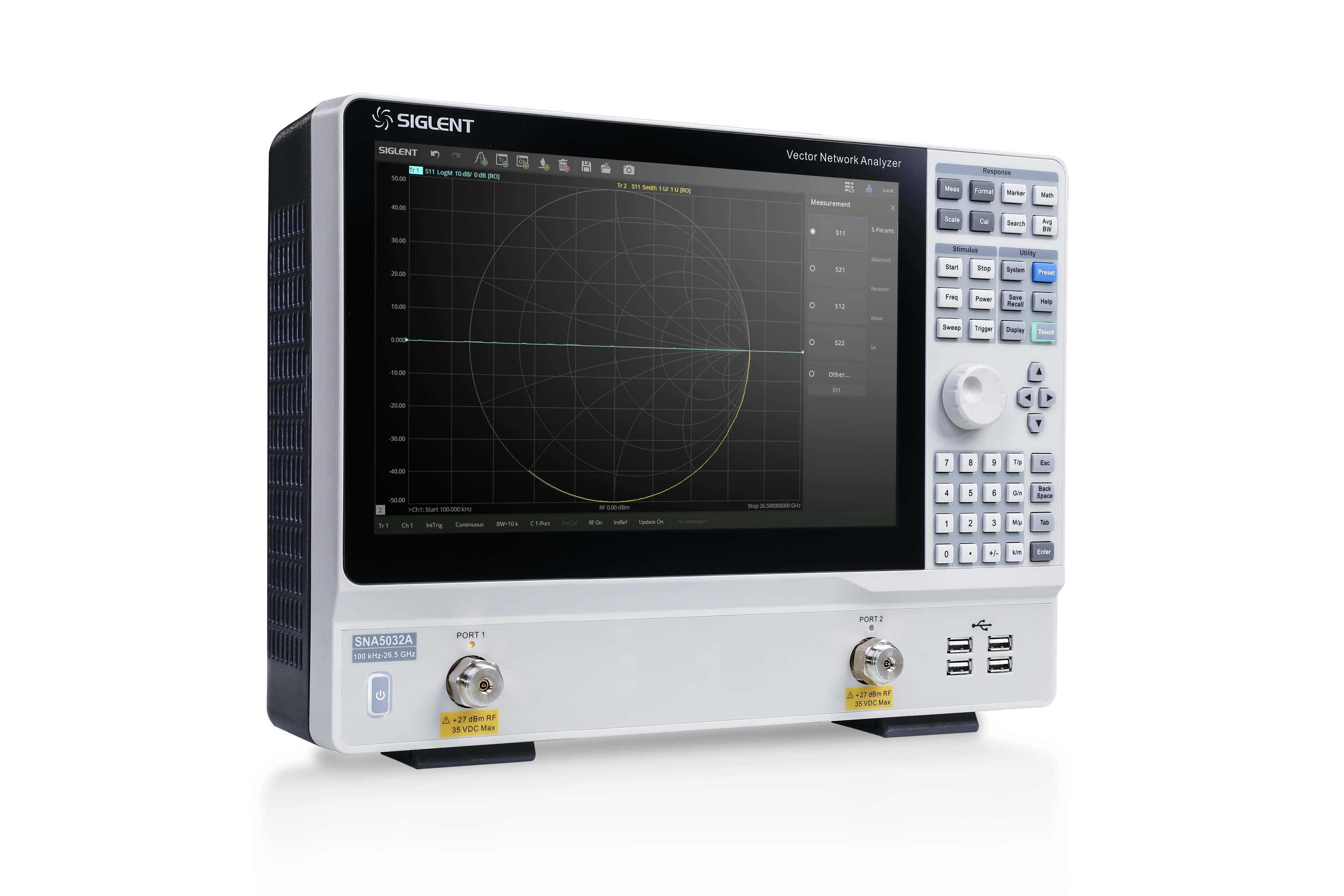

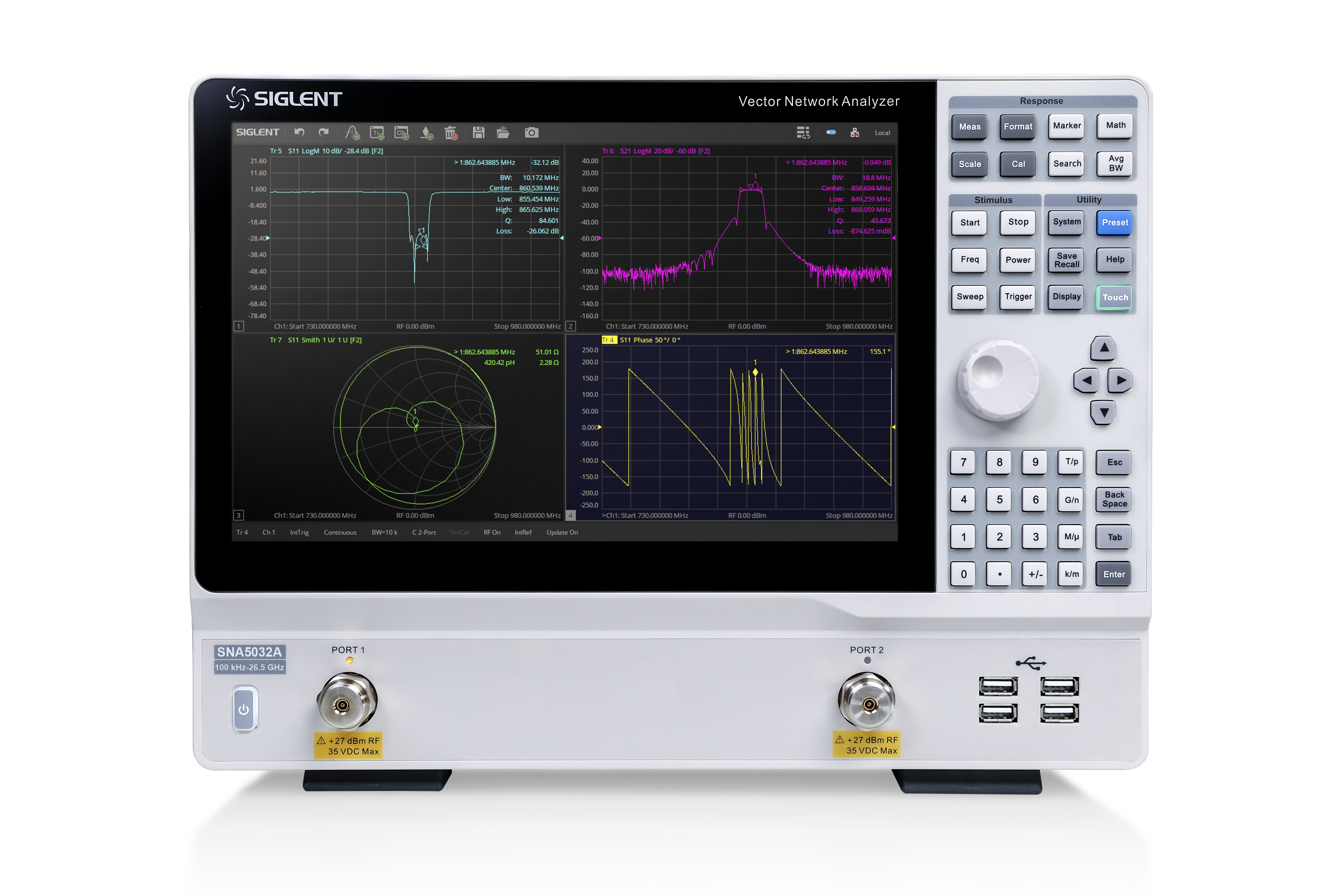

Huom. tuotekuvissa mallit SNA5014A ja SNA5032A.

SNA5000A-sarjan ominaisuuksia:

SIGLENT SNA5000A -sarjan vektoriverkkoanalysaattoreilla on taajuusalueet 9 kHz – 8,5 GHz ja 100 kHz – 26,5 GHz, ja ne tukevat 2/4-porttisia sirontaparametrien, differentiaaliparametrien ja aikatasoparametrien mittauksia. SNA5000A-sarjan VNA:t ovat tehokkaita instrumentteja suodattimen Q-tekijän, kaistanleveyden ja väliinkytkentävaimennuksen määrittämiseen. Niissä on impedanssimuunnos, mittaustason siirto, raja-arvojen testaus, ripple-testi, kiinnittimen simulointi ja sovittimen poiston/asennuksen säätö. VNA:ssa on viisi pyyhkäisytyyppiä: lineaarinen taajuustila, logaritminen taajuustila, tehopyyhkäisytila, CW Time -tila ja segmenttipyyhkäisytila. SNA5000A-sarjan VNA:t tukevat myös SOLT-, SOLR-, TRL-, Response- ja Enhanced Response-sirontaparametrien korjausta, mikä lisää joustavuutta tutkimus-, kehitys- ja valmistussovelluksissa.

SNA5000A-sarjan mallit:

Malli	Taajuusalue	Portteja	Dynaaminen alue	Jälkikohina	Lähtöalue
SNA5002A	9 kHz~4.5 GHz	2	125 dB	0.003 dB rms,0.03° rms	-55 ~ +10 dBm
SNA5004A	9 kHz~4.5 GHz	4	125 dB	0.003 dB rms,0.03° rms	-55 ~ +10 dBm
SNA5012A	9 kHz~8.5 GHz	2	125 dB	0.003 dB rms,0.03° rms	-55 ~ +10 dBm
SNA5014A	9 kHz~8.5 GHz	4	125 dB	0.003 dB rms,0.03° rms	-55 ~ +10 dBm
SNA5022A	100 kHz~13.5 GHz	2	125 dB	0.003 dB rms,0.03° rms	-55 dBm ~ +10 dBm
SNA5032A	100 kHz~26.5 GHz	2	125 dB	0.003 dB rms,0.03° rms	-55 dBm ~ +10 dBm

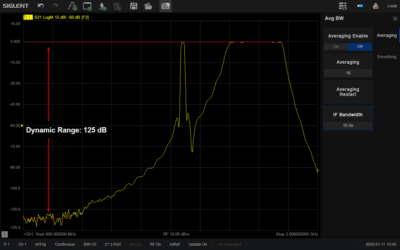

Alhainen kohinataso tarkkoja mittauksia varten laajalla dynaamisella alueella

Järjestelmän dynaaminen alue, eli testiportissa käytettävissä olevan mittaustehon ja vastaanottimen kohinatason välinen ero, on VNA:n kriittinen parametri. SIGLENT SNA5000A -sarjan dynaaminen alue voi olla jopa 125 dB @ 10 Hz, mikä täyttää tietyt RF-testausvaatimukset, kuten suodattimien samanaikaisen testauksen kaistan sisällä ja ulkopuolella.

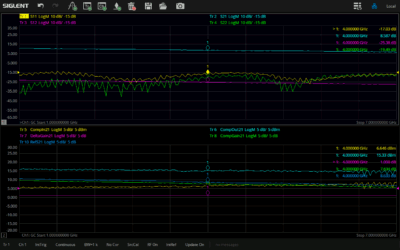

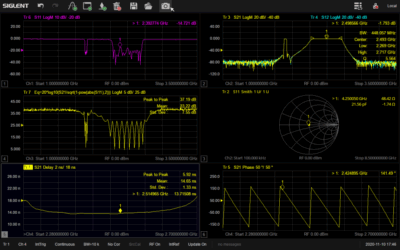

S-parametrit ja tasapainomittaus

SNA5000A:n neljän portin S-parametrien mittaukseen voidaan lisätä useita käyriä eri ikkunoissa muodoissa Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar jne. Tämä on hyödyllistä lähetyksen/heijastuksen seurannassa, kuormituksen yhteensovittamisessa ja suuntaavuusanalyysissä. Nämä käyrät voidaan tallentaa referensseinä tai lisätä rajoja läpäisy-/hylkäystesteille tehokkuuden parantamiseksi antenni- ja suodatintestien aikana.

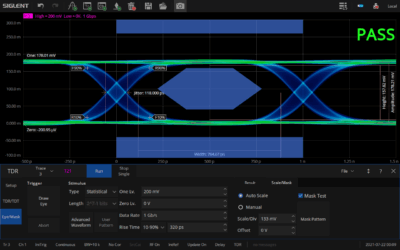

Parannettu aikatasoanalyysi (TDR)

SNA5000A tukee parannettua aikatasoanalyysiä (TDR), jolla mitataan impedanssia suhteessa etäisyyteen ja erotetaan induktiiviset ja kapasitiiviset siirtymät. Time-domain gatingin avulla voimme eristää kiinnityksen eri osia ja nähdä niiden vaikutukset taajuusalueella. Toinen TDR:n sovellus on koaksiaalikaapeleiden vianpaikannus matkapuhelin- ja kaapelitelevisioasennuksissa.

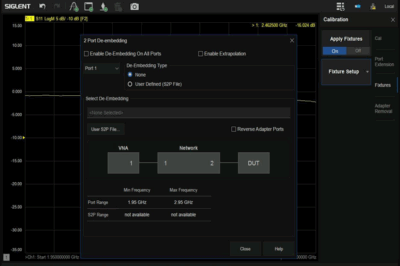

Embedding ja de-embedding

RF- ja mikroaaltotekniikan alalla on suuri haaste poistaa haitalliset kiinnityksen vaikutukset tehokkaasti. SNA5000A käyttää erilaisia menetelmiä kiinnityksen vaikutusten minimoimiseksi, mukaan lukien portin laajennus, portin sovitus, portin impedanssin muunnos, de-embedding, sovittimen poisto jne.

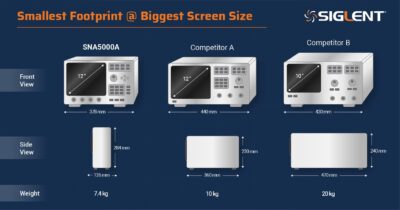

Suuri näyttö, pieni tilantarve

SNA5000A:ssa on suuri kosketusnäyttö ja käyttöliittymä, jonka pieni tilantarve tekee käytöstä työpöydällä ja siirtämisestä laboratoriossa helppoa.

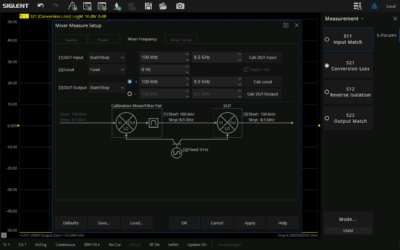

Skalaari-/vektorimikserimittaus

Toiminto tukee erilaisia pyyhkäisytiloja, kuten lineaarista taajuuspyyhkäisyä, tehopyyhkäisyä ja segmenttipyyhkäisyä, ja mahdollistaa joustavan parametrien asettamisen, kuten lähdeportin tehon, LO-portin tehon ja vaimennuksen. Neljän portin mallissa on sisäänrakennetut kaksi signaalilähdettä, ja toista lähdettä voidaan käyttää LO:na tai se voi tuottaa LO-signaalin ohjaamalla ulkoista signaaligeneraattoria. Kalibrointiavustaja opastaa käyttäjää kalibrointiprosessin läpi ja tarjoaa kattavia ja tarkkoja mikserin/muuntimen ominaisuuksien mittauksia.

Vahvistuskompressiomittaus (Gain Compression Measurement)

Toiminnon avulla voidaan mitata kompressioparametreja ja lineaarisia parametreja toimintataajuudella yhden liitännän ja yhden kalibroinnin avulla. Se tukee kolmea tiedonkeruutilaa ja tarjoaa lineaarisen vahvistuksen pakkauksen, maksimivahvistuksen pakkauksen, back-off-pakkauksen, X/Y-pakkauksen ja saturaatiopakkauksen. Näin voidaan vastata joustavasti monimutkaisiin testausvaatimuksiin ja varmistaa laitteen epälineaarisen käyttäytymisen kattava ja tarkka karakterisointi.

Laajenna tehoa moniporttisiin laitteisiin

Yksittäinen SSM-yksikkö voi laajentaa lähtöporttien määrän 24:ään, ja se on helppo integroida. Näin se sopeutuu erinomaisesti automaattisiin testausjärjestelmiin ja tuotantolinjoihin. VNA:n moniporttiset mittausominaisuudet voivat parantaa testien läpäisykykyä ja siten vähentää merkittävästi laitteiden testauskustannuksia. Tyypillisiä sovelluksia ovat antennien suunnittelu, todentaminen ja tuotanto, datamuuntimien rajapinnat, RF-komponenttien ja muiden laitteiden automaattinen testaus jne.

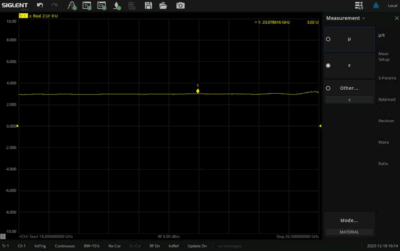

Ajankestävää materiaalitestausta

SIGLENT toimittaa kattavan materiaalinmittausratkaisun, joka sopii erinomaisesti laboratorio-, valmistus- ja yliopistoympäristöihin. Ratkaisuun kuuluvat SNA-sarjan tarkkuuslaitteet, MT-materiaalien mittausohjelmistot ja KWR42A-kalibrointisarja. Mittausavustaja opastaa käyttäjää mittausprosessin läpi, ja tulokset voidaan esittää useissa eri muodoissa.
