Siglent SHN914A Kannettava vektoripiirianalysaattori 14GHz

2 porttia: S-parametrit, aikataso, pulssimittaus
Taajuusalue: 30 kHz ~ 14 GHz
Taajuusresoluutio: 1 Hz
Tasoresoluutio: 0,05 dB
IFBW-alue: 10 Hz ~ 3 MHz
Lähtötason asetusalue: -45 dBm ~ +10 dBm
Dynaaminen alue: 110 dB (tyypillinen)
Kalibrointityypit: Vasteen kalibrointi, parannettu vasteen kalibrointi, yhden portin kalibrointi, kahden portin kalibrointi, TRL-kalibrointi
Mittaustyypit: Sirontaparametrien mittaus, differentiaaliparametrien mittaus, vastaanottimen mittaus, aikatasoparametrien analyysi, raja-arvotesti, ripple-testi, impedanssimuunnos, kiinnityksen simulointi, sovittimen poisto/asennus, parannettu aikatasoparametrien analyysi (TDR), spektrianalyysi, taajuus-offset, skalaarimikserin mittaus, pulssimittaus
Tukee: Bias Tee
Mukana kaapeli- ja antennianalyysi (CAT/DTF)
Spektrianalysaattoritila (optio)
Akun kesto 4h
GPS-, aika- ja sijaintitietojen tallennus mukana

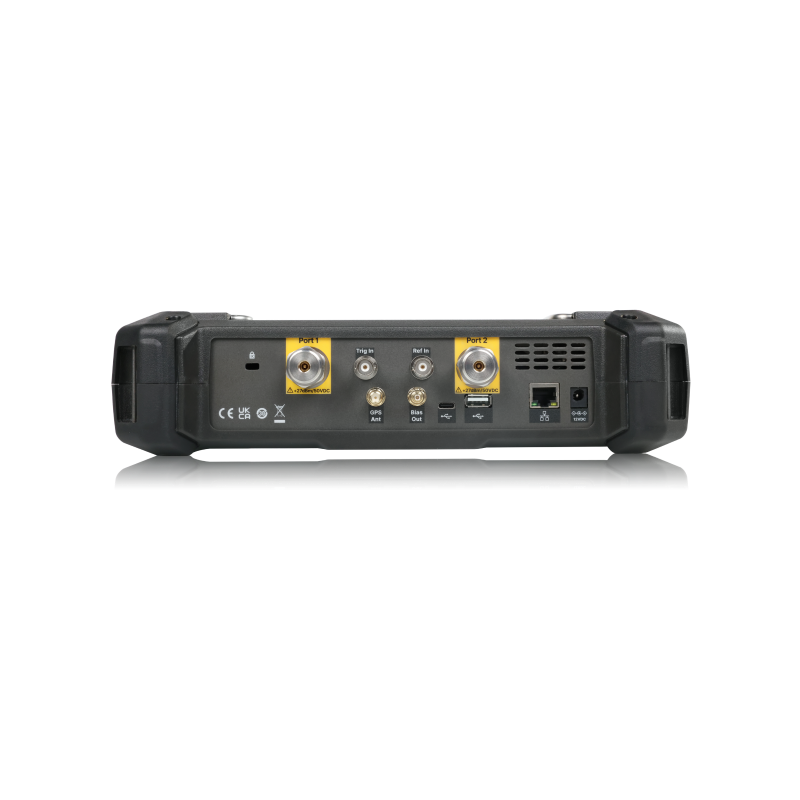

Liitännät: LAN, USB Device, USB Host (USB-GPIB)
Etäohjaus: SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer
Näyttö: 8,4 tuuman kosketusnäyttö
Mitat: 310 mm ⅹ 215 mm ⅹ 78,5 mm
Paino: 3,2 kg
tuotepaketin mukana tulevat SHN900A-pikaopas (EN), ladattava litiumakku (10V8_BAT), AC-DC-adapteri (12V_AP_4A), kantolaukku (BAG-H2) sekä USB-kaapeli (muutokset mahdollisia)

Laitteella 3 vuoden takuu.

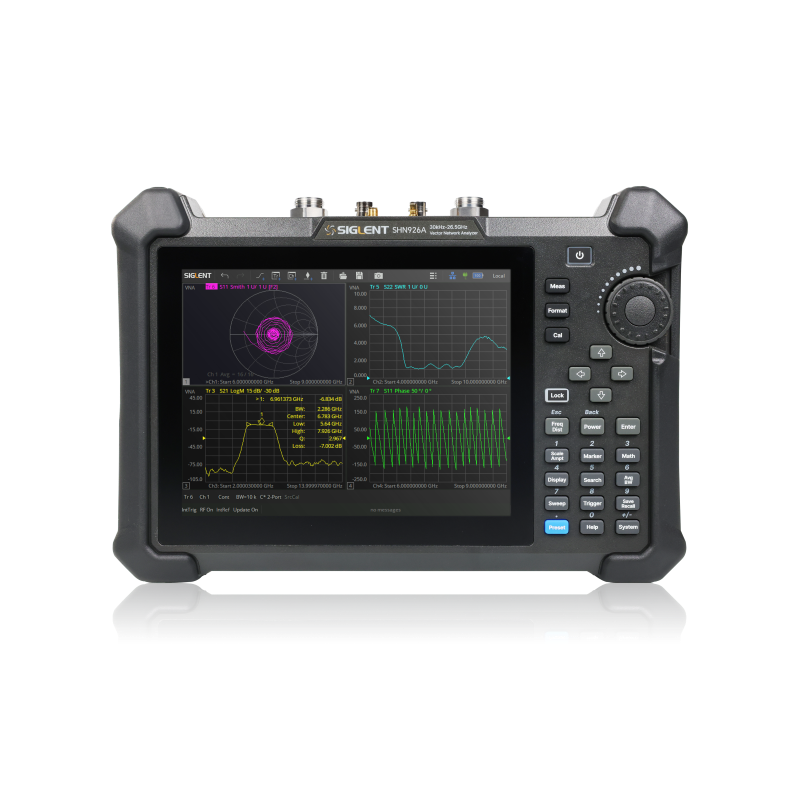

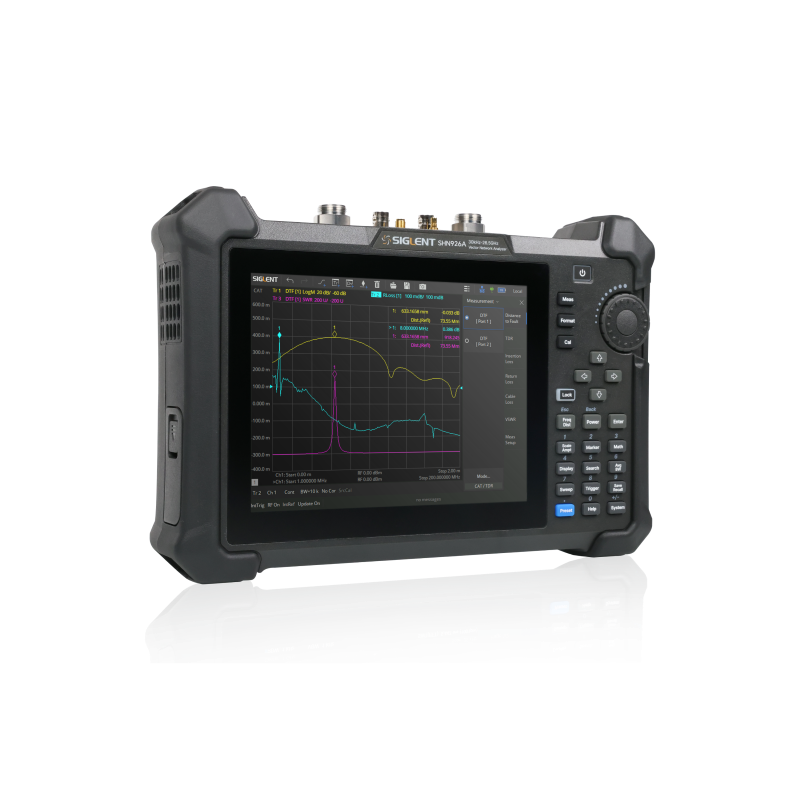

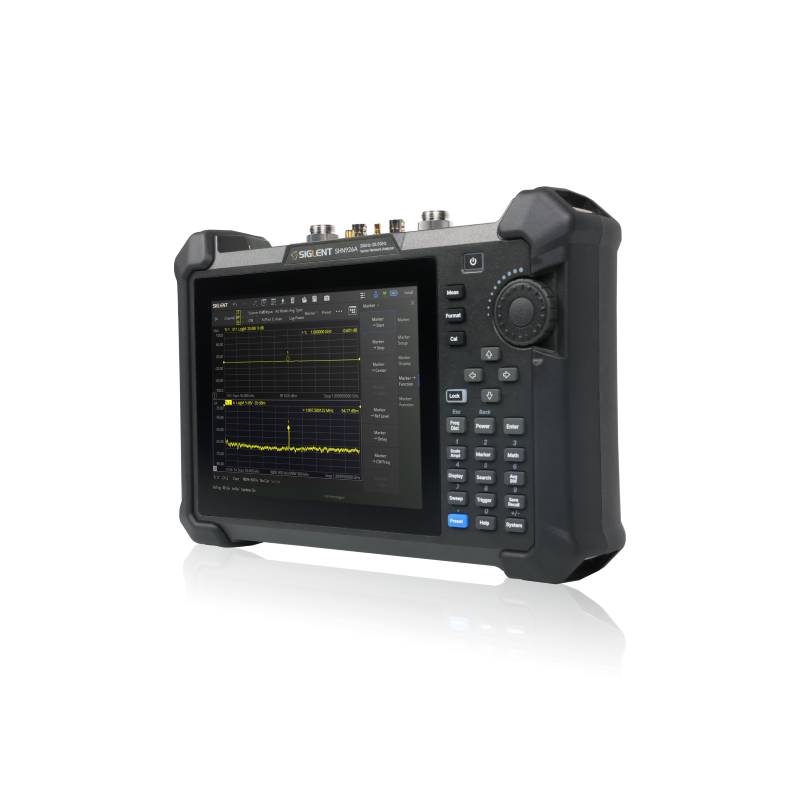

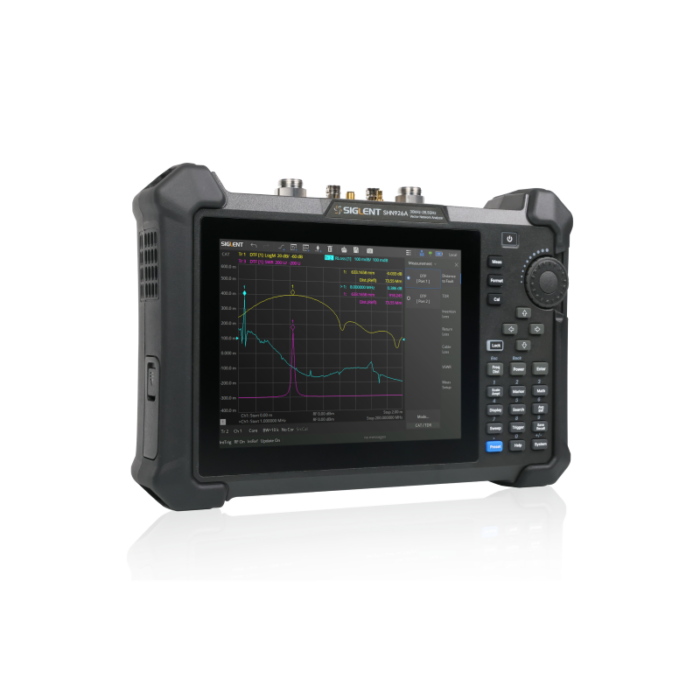

Huom. tuotekuvissa malli SHN926A.

Siglent SHN900A-sarjan ominaisuuksia:

SHN900A-sarjan kannettava vektoripiirianalysaattori, jonka taajuusalue on jopa 26,5 GHz, integroi vektoripiirianalyysin, aikatasoanalyysin (Time Domain), spektrianalyysin ja standardin kaapeli- ja antennianalyysin. Se on erityisesti suunniteltu RF-komponenttien, -kaapeleiden ja -järjestelmien joustavaan testaukseen tuotekehityksen, tuotannon, huollon ja viestinnän, antennitukiasemien ja autoelektroniikan alalla.

SHN900A tarjoaa kannettavan, helppokäyttöisen laitteen monimutkaisiin RF-mittauksiin. SHN900A voi toimia kaapelin ja antennin testaajana, joka sisältää sisäänrakennetun DC-esijännitteen, täyden 2-porttisen vektoripiirianalysaattorin edistyneillä TDR-mittauksilla, pulssimittauksilla, pass-fail -rajatestauksella ja täydellisillä S-parametreillä. SHN900A on erittäin integroitu, monimuotoinen RF-testijärjestelmä, joka on tarkoitettu käytettäväksi kentällä ja linjalla. Akun kesto on 4 tuntia.

SHN900A-sarjan mallit:

Malli	Frekvenssialue	Portteja	Dynaaminen alue	Trace Noise	Lähtöalue
SHN914A	30kHz-14GHz	2	100 dB	0.003 dB rms, 0.03° rms	-45 dBm ~ +10 dBm
SHN920A	30kHz-20GHz	2	100 dB	0.003 dB rms, 0.03° rms	-45 dBm ~ +10 dBm
SHN926A	30kHz-26.5GHz	2	100 dB	0.003 dB rms, 0.03° rms	-45 dBm ~ +10 dBm

Hyvin kenttätyöhön soveltuva

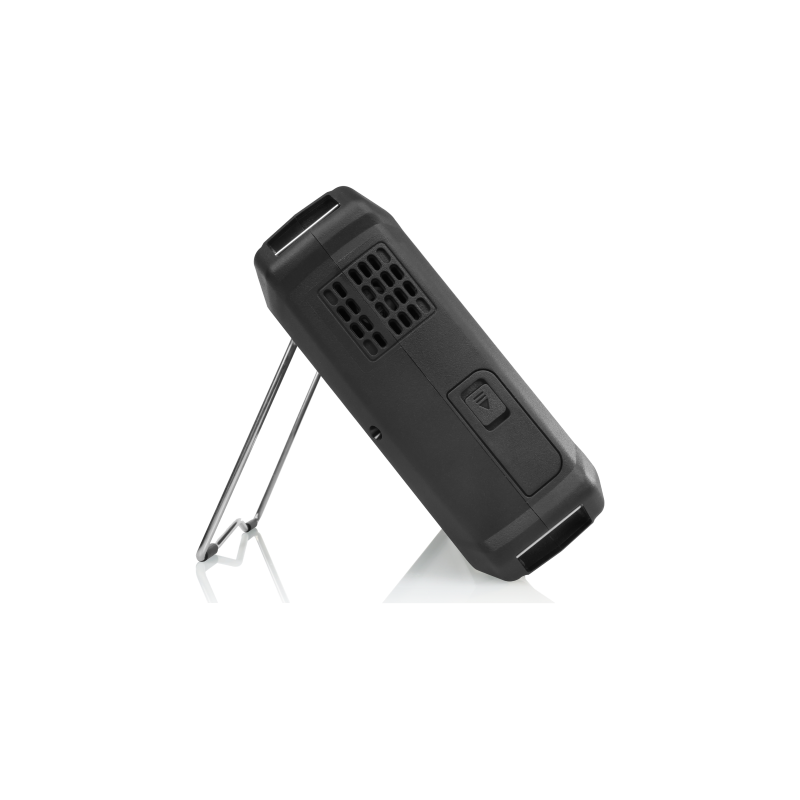

SHN900A pyrkii suunnittelussa helppoon siirrettävyyteen ja käyttömukavuuteen. Kone painaa alle 3,2 kg, ja sen koko on 310 mm × 215 mm × 78,5 mm. Laite saa virtansa litiumioniakusta, jonka käyttöaika on jopa 4 tuntia. Siten laite sopii paremmin vaativiin ympäristöihin, kuten ulkotiloihin, ahtaisiin tiloihin ja lentotyöhön.

Vektoripiirianalysaattori (vakio)

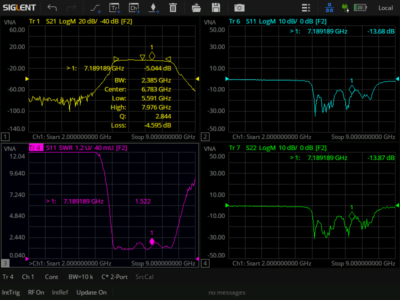

SHN900A:n dynaaminen alue on jopa 110 dB, joten se pystyy täyttämään monia suuren dynaamisen alueen testaustarpeita. Matala jäljityskohina parantaa huomattavasti testin tarkkuutta ja vastaa käyttäjän tarkan mittauksen tarpeeseen. SHN900A tukee sirontaparametrien/differentiaaliparametrien mittausta, TDR:tä, VSWR:ää, porttien yhteensovituksen virheenkorjausta, liitoshäviön mittausta, kaapelivian paikannusta, smith-kaaviota, pulssimittausta jne.

Kaapeli- ja antennianalyysi (vakio)

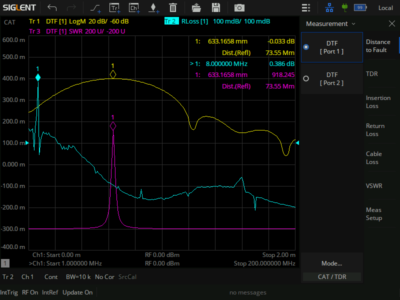

SHN900A:n CAT-tila tarkistaa ja suorittaa vianmäärityksen RF- ja mikroaaltolähetysjärjestelmien sähköisestä suorituskyvystä. Se on ihanteellinen esim. antennijärjestelmien asennukseen ja kunnossapitoon, kaapeleiden distance-to-fault -mittauksiin (DTF), yksiporttisten kaapeleiden häviömittauksiin ja antennien sovitusmittauksiin.

Spektrianalyysi (SHN900-SA, optio)

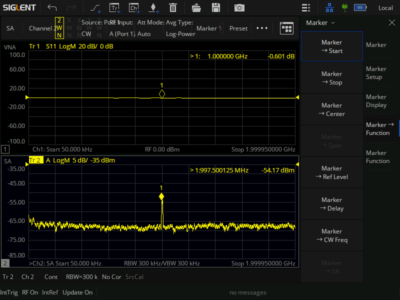

Spektrianalyysitila tukee parametrien, kuten kanavan tehon, viereisen kanavan tehosuhteen (ACPR) ja varatun kaistanleveyden, mittaamista. Yksinkertaiset ja selkeät asennusruudut yksinkertaistavat testausprosessia, ja sarja standardoituja, toistuvia mittauksia voidaan suorittaa nopeasti ja helposti ilman virheitä, mikä auttaa eliminoimaan inhimilliset virheet.

Time domain -analyysi (SHN900-TDA, optio)

TDA tukee aika-alueen muuntamista, ikkunointia, kytkentää, merkitsemistä ja portitusta, mikä auttaa luonnehtimaan laitetta sekä aika- että taajuusalueen näkökulmasta.

Enhanced Time-Domain -analyysi (SHN900-TDR, optio)

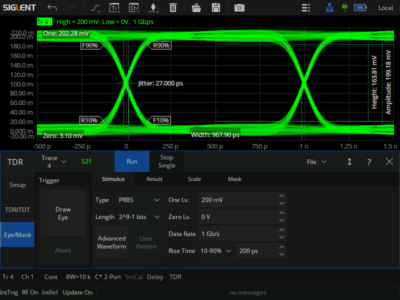

TDR tarjoaa aika-alueen heijastuksen, lähetysanalyysin ja eye diagram -simulaation analyysitoiminnot. Verrattuna tavalliseen taajuusalueen analyysiin se voi nopeasti paikantaa vikakohdan, määrittää vian tyypin, käyttää sisäänrakennettua virtuaalikoodigeneraattoria simuloitujen silmäkaavioiden luomiseen. Värinätoiminto simuloi tulosignaalin värinän vaikutusta signaalin lähetykseen.

GPS-toiminto (vakio)

Kannettava vektoripiirianalysaattori yhdistettynä GPS-toimintoon voi paikantaa nopeasti häiriölähteiden sijainnin. Yhdessä tallennus- ja toistotoiminnon kanssa se voi auttaa käyttäjiä tallentamaan spektrin, kanavan tehon ja viereisen kanavan tehosuhteen mittaustuloksia useissa tietyissä paikoissa, tunnistamaan ja paikantamaan häiriösignaaleja ja vastaamaan paremmin eri sovellusten tarpeisiin.

Tarkka kalibrointi ja mittaus

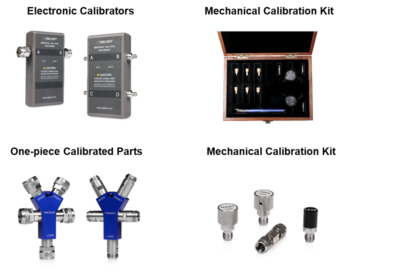

Verkkoanalysaattorin tarkkuus liittyy läheisesti kalibrointiin. SHN900A tukee kalibrointimenetelmiä, kuten SOLT, SOLR, TRL, Response, Enhanced Response jne. Se on yhteensopiva useiden kalibrointikomponenttien kanssa, tukee käyttäjän määrittämiä kalibrointisarjoja ja helpottaa eri liitäntätyypeillä varustettujen laitteiden testausta.

Säädettävät differentiaali-/yksipäiset TDR-anturit

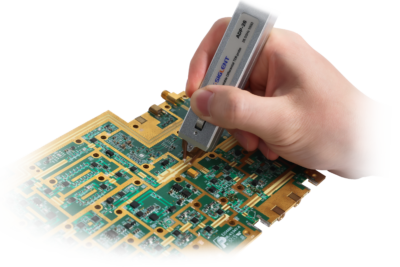

Mitattaessa elektronisten komponenttien, kuten piirilevyjen ja johtojen, impedanssia, epätasainen etäisyys edellyttää sopivien testianturien ja kiinnittimien käyttöä testauksen aikana. Säädettävällä mittapäällä (ASP-18/26, ADP18/26) antureiden etäisyyttä voidaan säätää 0 mm - 6,5 mm sisäänrakennetun säätöpyörän kautta, jotta testi voidaan suorittaa nopeasti.
